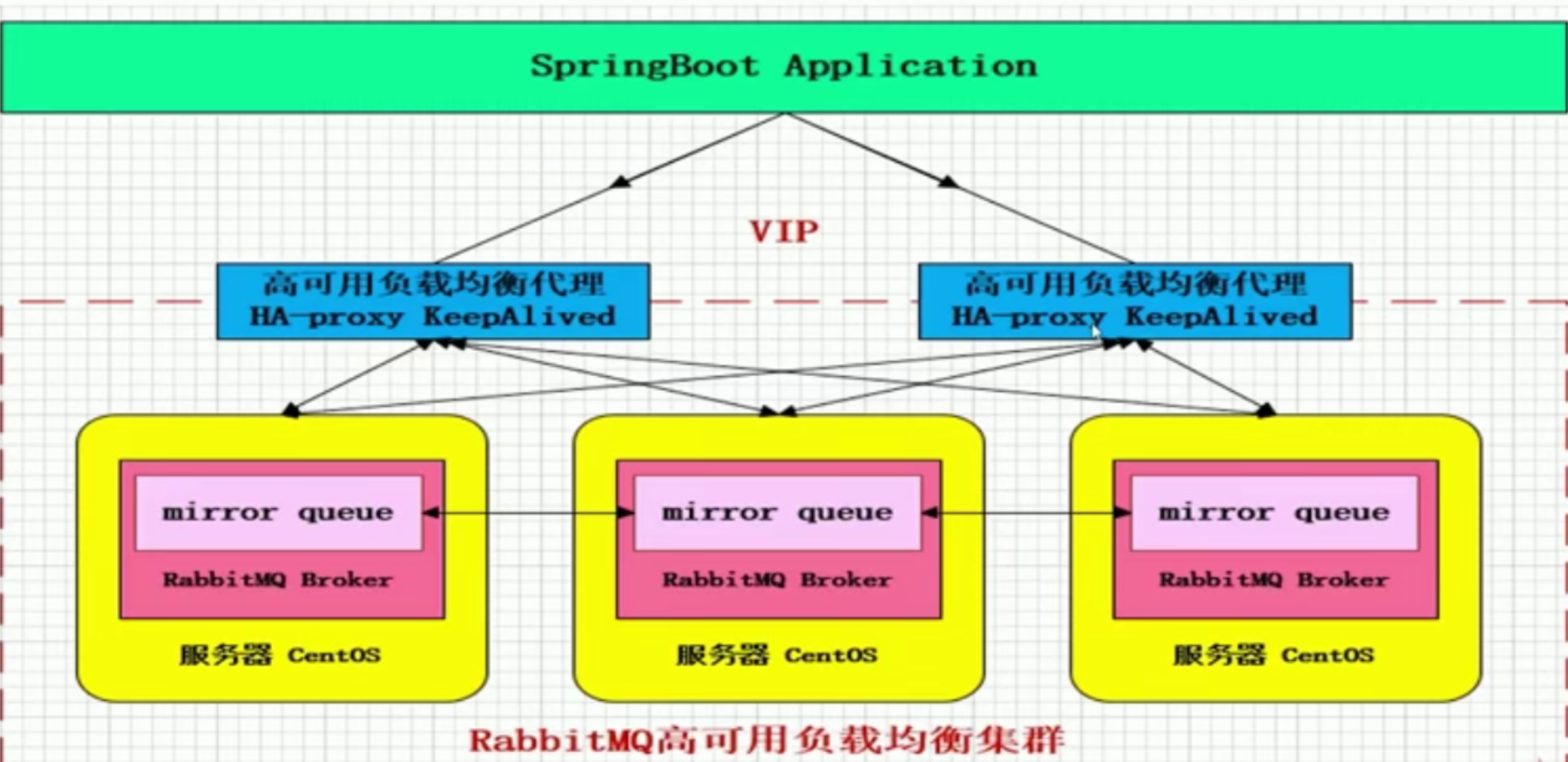

集群架构图
一）使用docker pull rabbitmq拉取最新rabbimq镜像

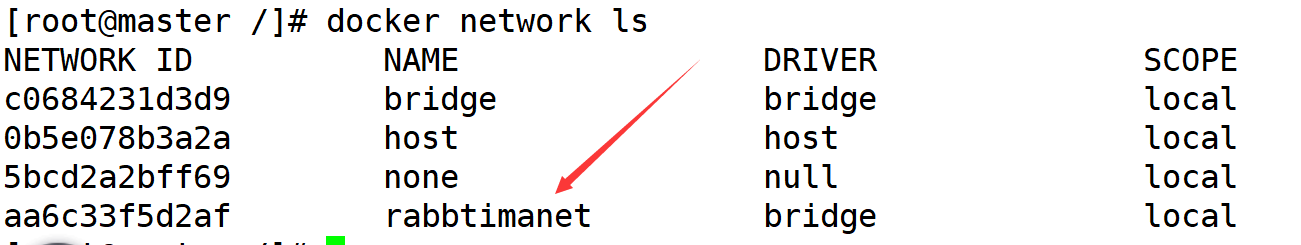

创建docker网络 rabbtimanet 用于haproxy和rabbimq通信
| 1 | docker network create rabbtimanet
|
创建三节点rabbitmq容器
rabbitmq1：
| 1 | docker run -d --name=rabbitmq1 -p 5672:5672 -p 15672:15672 -e RABBITMQ_NODENAME=rabbitmq1 -e RABBITMQ_ERLANG_COOKIE='YZSDHWMFSMKEMBDHSGGZ' -h rabbitmq1 --net=rabbtimanet rabbitmq:3.7.7-management
|
rabbitmq2：
| 1 | docker run -d --name=rabbitmq2 -p 5673:5672 -p 15673:15672 -e RABBITMQ_NODENAME=rabbitmq2 -e RABBITMQ_ERLANG_COOKIE='YZSDHWMFSMKEMBDHSGGZ' -h rabbitmq2 --net=rabbtimanet rabbitmq:3.7.7-management
|
rabbitmq3：
| 1 | docker run -d --name=rabbitmq3 -p 5674:5672 -p 15674:15672 -e RABBITMQ_NODENAME=rabbitmq3 -e RABBITMQ_ERLANG_COOKIE='YZSDHWMFSMKEMBDHSGGZ' -h rabbitmq3 --net=rabbtimanet rabbitmq:3.7.7-management
|
rabbitmq集群
分别进入rabbitmq2 和rabbitmq3 容器(docker exec -it rabbitmq2 sh)，(docker exec -it rabbitmq3 sh)，执行以下：
| 1 2 3 4 | rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl join_cluster --ram rabbitmq1@rabbitmq1
rabbitmqctl start_app
|
部署Haproxy

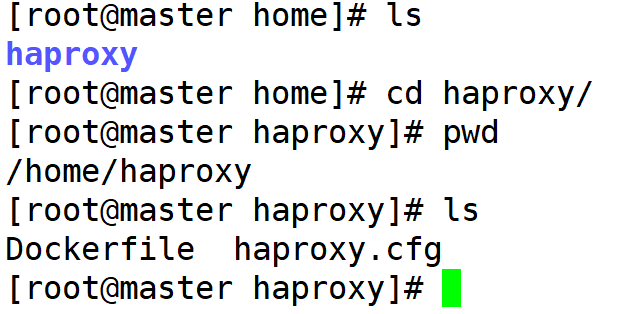

在/home/haproxy下新建两个文件Dockerfile和haproxy.cfg 文件如下：
haproxy.cfg 内容如下：
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 | global
daemon
maxconn 256
defaults
mode http
timeout connect 5000ms
timeout client 5000ms
timeout server 5000ms
listen rabbitmq_cluster
##监听5677端口转发到rabbitmq服务
bind 0.0.0.0:5677
option tcplog
mode tcp
balance leastconn
server rabbit1 rabbitmq1:5672 check inter 2s rise 2 fall 3
server rabbit2 rabbitmq2:5672 check inter 2s rise 2 fall 3
server rabbit3 rabbitmq3:5672 check inter 2s rise 2 fall 3
listen http_front
##haproxy的客户页面
bind 0.0.0.0:80
stats uri /haproxy?stats
listen rabbitmq_admin
##监听8001端口转发到rabbitmq的客户端
bind 0.0.0.0:8001
server rabbit1 rabbitmq1:15672 check inter 2s rise 2 fall 3
server rabbit2 rabbitmq2:15672 check inter 2s rise 2 fall 3
server rabbit2 rabbitmq3:15672 check inter 2s rise 2 fall 3
|

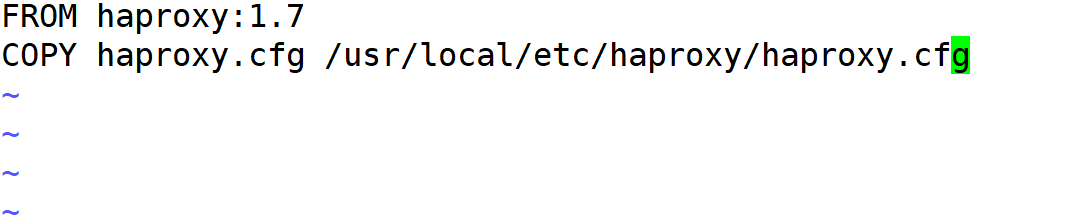

Dockerfile内容如下：

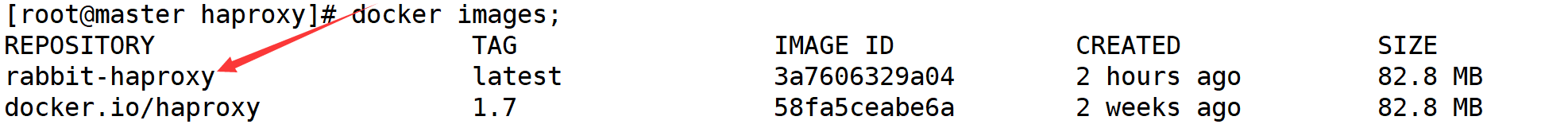

在haproxy.cfg同目录下执行：

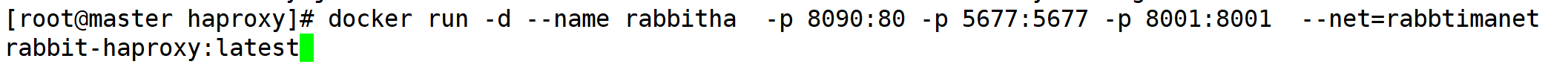

创建两个haproxy容器
| 1 | docker run -d --name rabbitmq-haproxy -p 8090:80 -p 5677:5677 -p 8001:8001 --net=rabbtimanet rabbit-haproxy:latest
|
| 1 | docker run -d --name rabbitmq-haproxy2 -p 8091:80 -p 5678:5677 -p 8002:8001 --net=rabbtimanet rabbit-haproxy:latest
|

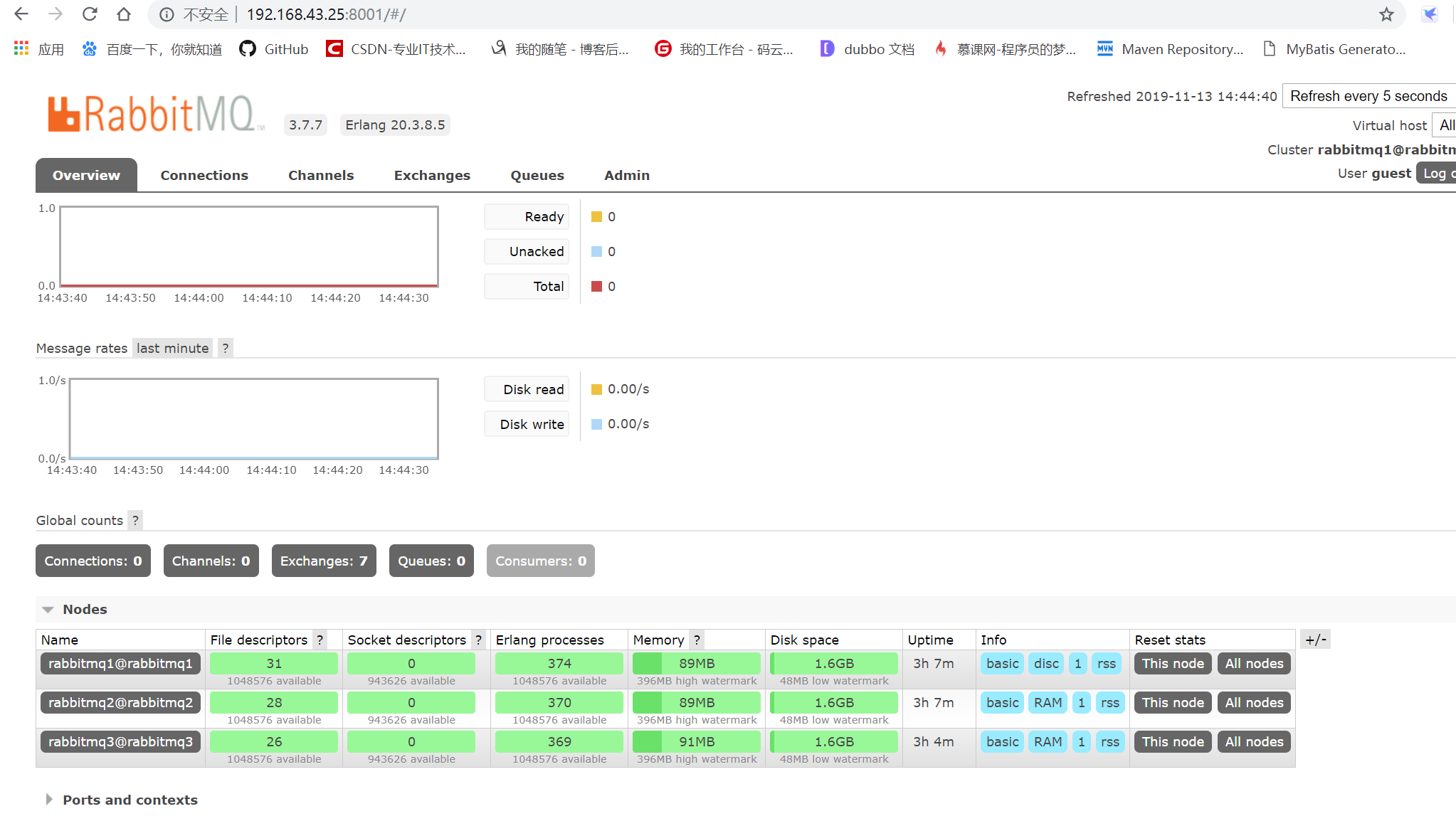

通过外部8090访问haproxy容器的80端口，外部8001访问haproxy容器8001，外部5677访问haproxy 容器5677端口
部署Keepalived
https://blog.csdn.net/qq_21108311/article/details/82973763
参考博客：https://www.cnblogs.com/CaesarLinsa/p/11037613.html 此博客在部署haproxy时可能会出现权限问题，因此，我使用了Dockerfile的方式
