概述

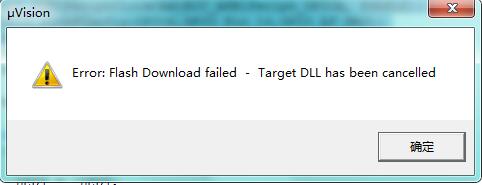

今天在网上找了一个在f407上面移植的UCOS ii准备跑一下，结果下载一次之后开发版检测不到了，本以为是硬件烧掉了，然后换了一个板子，又出现了同样的问题——检测不到开发板。
在这里插入图片描述

不会两个板子都这么脆弱吧！
想了很久感觉可能是程序内部把SWJ(swd+jtag)功能给关掉了，然后去网上找到了一个GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE)的函数，
但是写到程序中发现是f103的固件库中才有的，把参考手册又翻了一遍，找到了一个叫
GPIO_AFCONFIG的函数，
也就是这三句：
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
GPIO_PinAFConfig(GPIOA,GPIO_Pin_14,GPIO_AF_SWJ);
GPIO_PinAFConfig(GPIOA,GPIO_Pin_13,GPIO_AF_SWJ);
把PA口复用功能打开，然后复用PA13 14两个引脚为SWJ，
成功解决问题！！

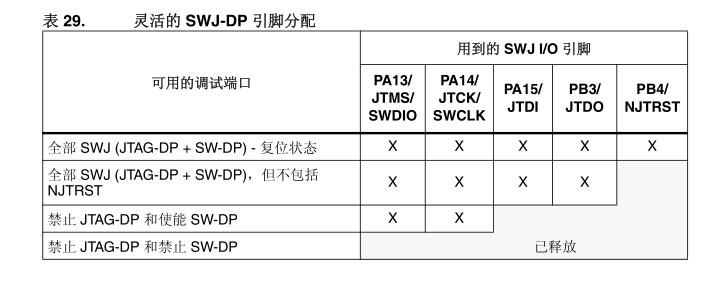

如果想使用JTAG功能的话，把剩下的引脚按上面的步骤复用就可以了。在这里插入图片描述
