“ST-Link无法识别到STM32单片机”

问题描述

由于所做的小项目中有测量电流的需求，选用了ACS712霍尔电流检测芯片，需要搭配单片机进行使用，所需精度不高，所以选用STM32F03RBT6作为主控，片内12位ADC足够使用，做好PCB后用ST-Link V2连接，识别不了单片机。

分析过程

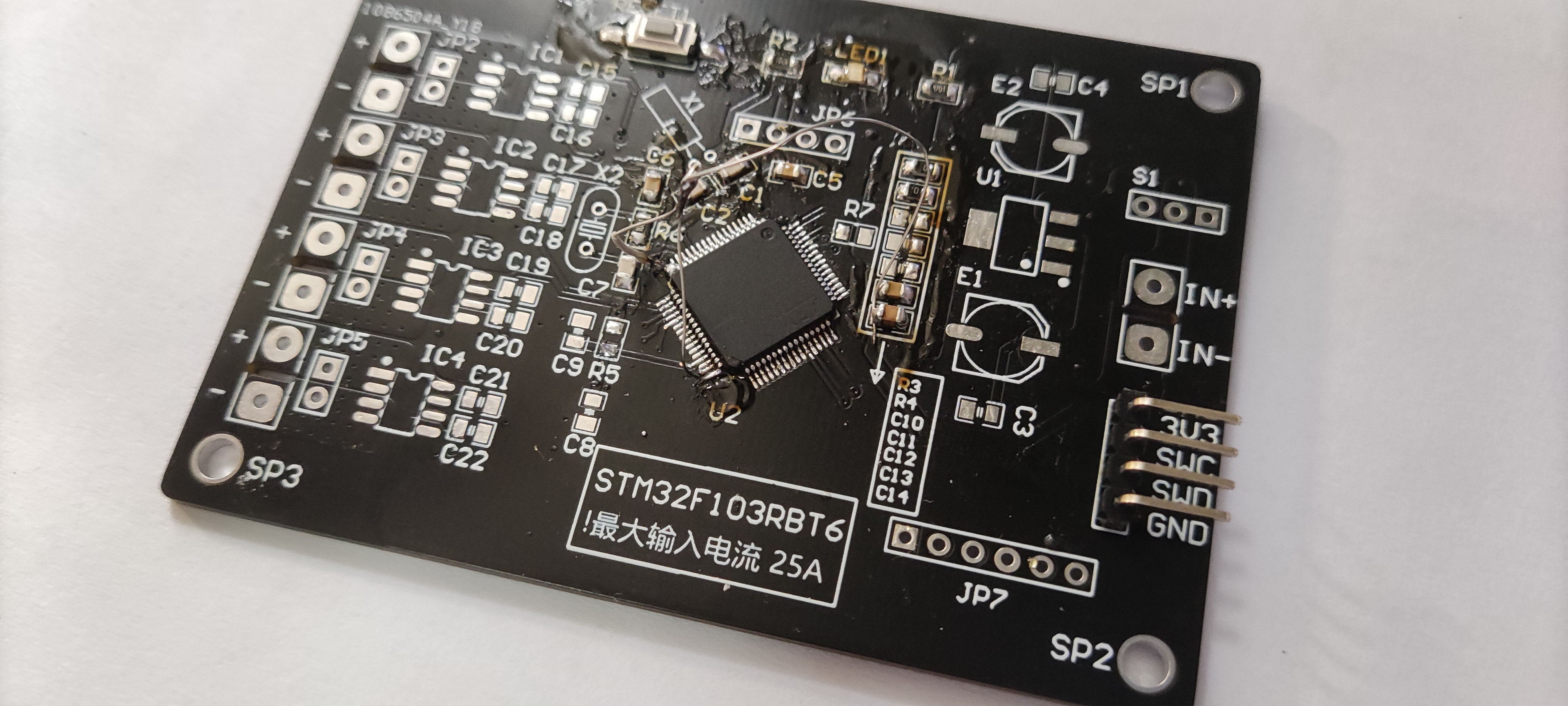

初步判断是焊接温度过高造成的芯片损伤或者自锁，但是在很小心地焊了多块板子之后仍没有识别，浪费芯片6片之多，价值大约三百元，废弃的PCB如下图，可以说是心都在滴血

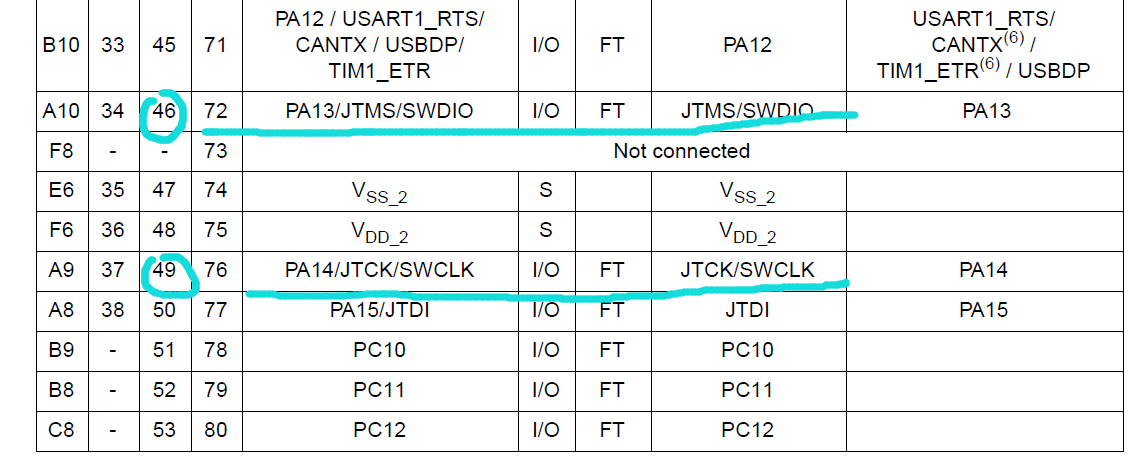

至此，基本排除芯片内部故障，把目光放到芯片外围硬件上，SWD模式下理论上只要有四根线即可识别到单片机，即VCC、GND、SWDIO、SWCLK，其中GND是铺铜处理，不存在断路和虚接的可能，并且上电之后并未出现与VCC短路现象，重新查看芯片手册，确定SWCLK和SWDIO两根线没有画错，并用万用表测试通断皆为通



现在就只剩下一个可能，就是VCC有问题，在网络上查找发现有人跟我遇到过同样的问题，原因是芯片的VDD没有全部接3.3V，至此问题解决！

解决方法

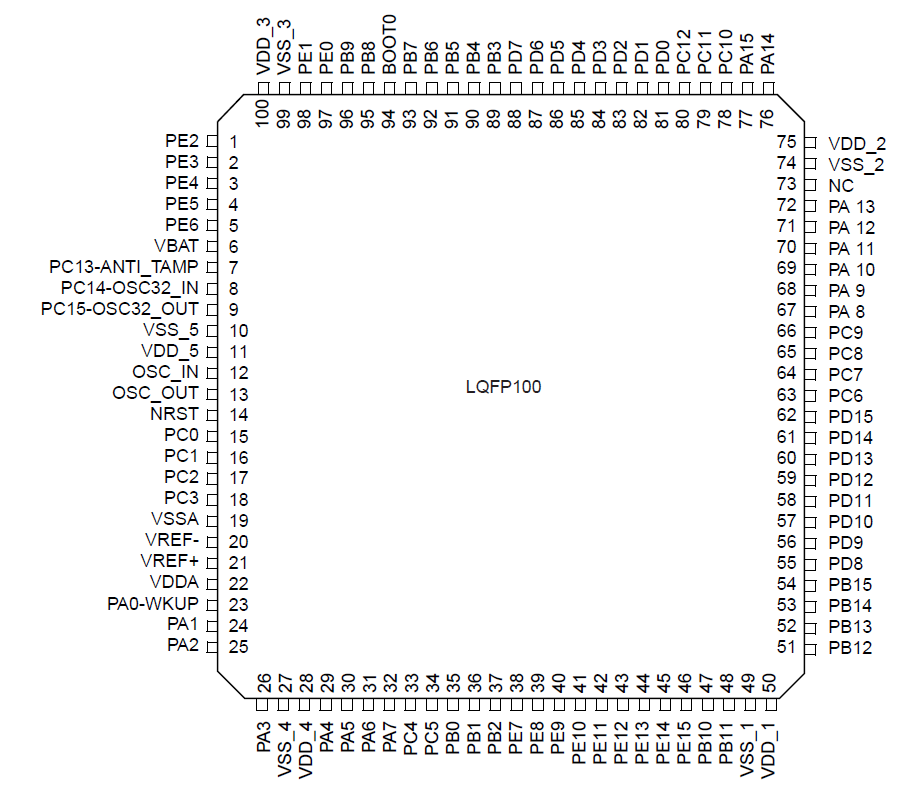

由于32单片机的内部是分单元构建的，总共有四个VDD（Device），即器件内部工作电压，也可以理解为供电电压（supply voltage），只要有一个没有连接就一定会有部分单元无法工作。

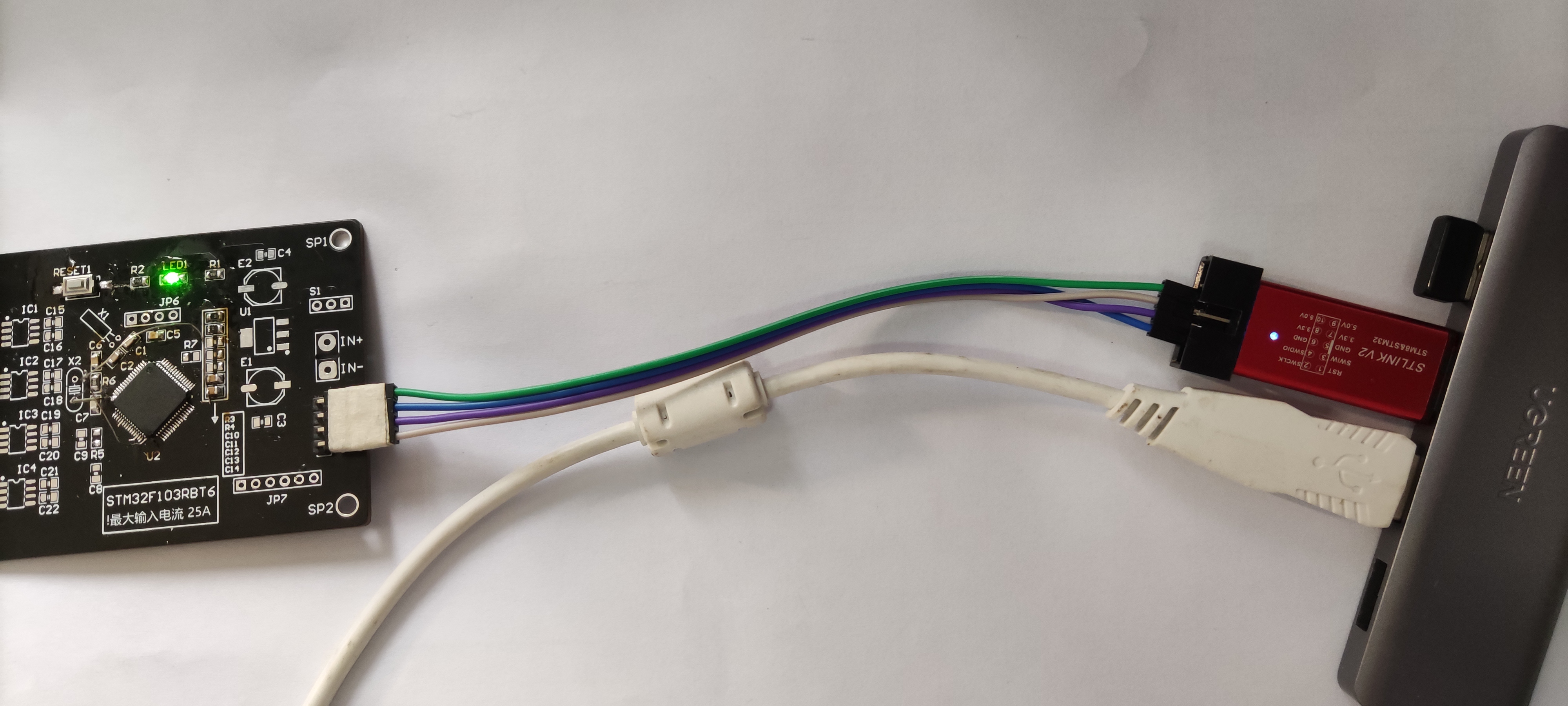

由于新板还需等待打样，决定先用飞线将四个VDD连接起来做测试，如下图：

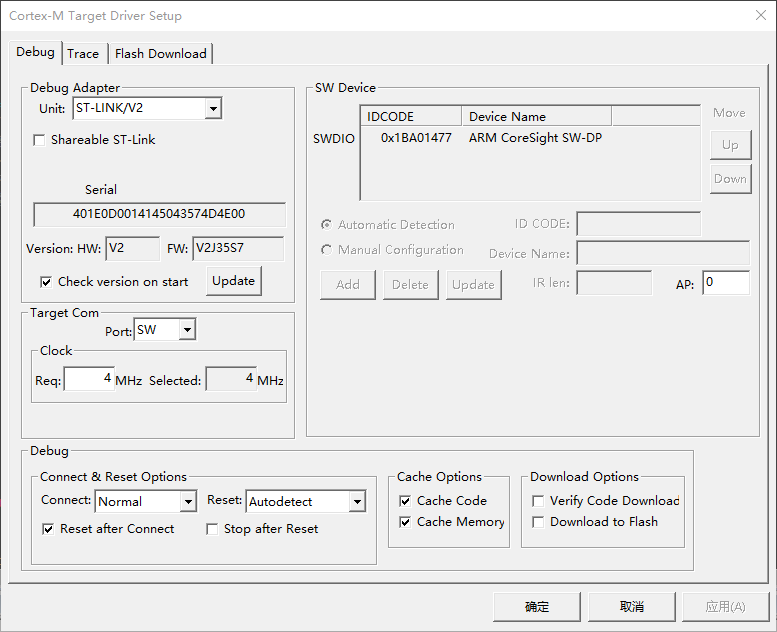

连接ST-Link V2，成功识别到芯片！

结语

对32芯片的硬件架构了解还不够深刻，遇到问题后没有冷静分析，导致浪费了6片RBT6，实属不该，检讨。
