关于CH376的一些使用总结

一、背景简介：

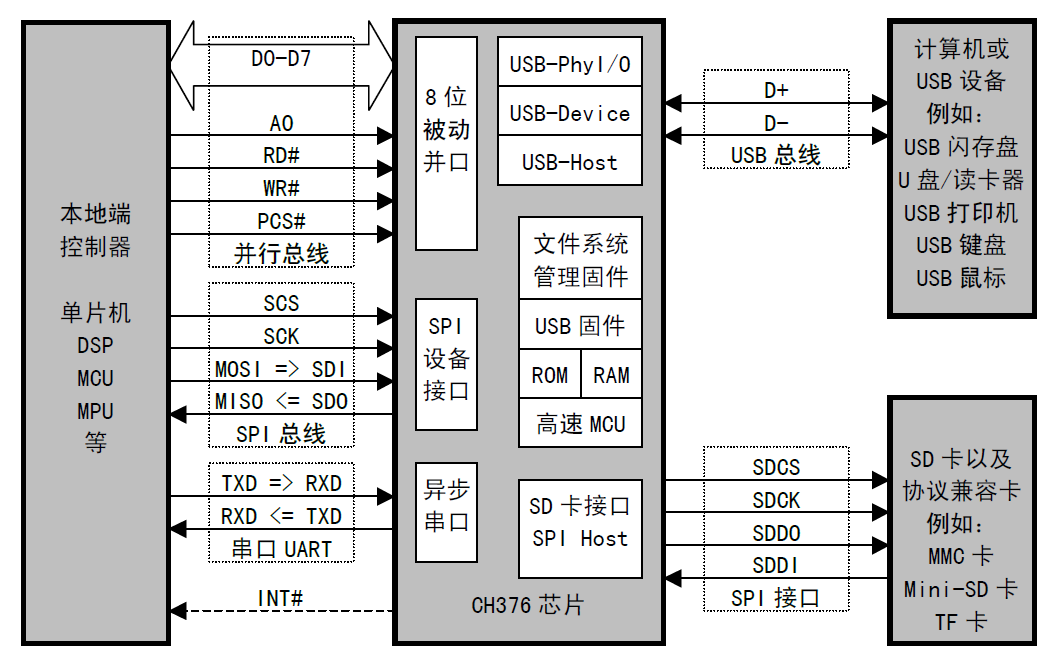

       CH376是一款USB接口芯片，可以使用SPI接口或串口或并口扩展一个通用USB接口出来。

二、芯片特点：

      1.该芯片内置了一个文件管理系统，可以方便操作FAT12、FAT16、FAT32文件系统的存储设备、比如大部分的U盘和SD卡。

      2.提供了SPI、串口、并口等常用接口，方便大部分情况下的使用。

      3.提供了USB接口和SPI主机口，可以操作U盘或者SD卡。

三、电路设计：

      在进行电路设计之前需要确定两件事，芯片的供电电压、芯片使用的接口。供电不同、接口不同电路就不同。

      1.供电，VCC=5V供电时，V3引脚需要连接一个0.01uF的电容接到GND。

                    VCC=3.3V供电时，V3引脚要和VCC引脚连接在一起。

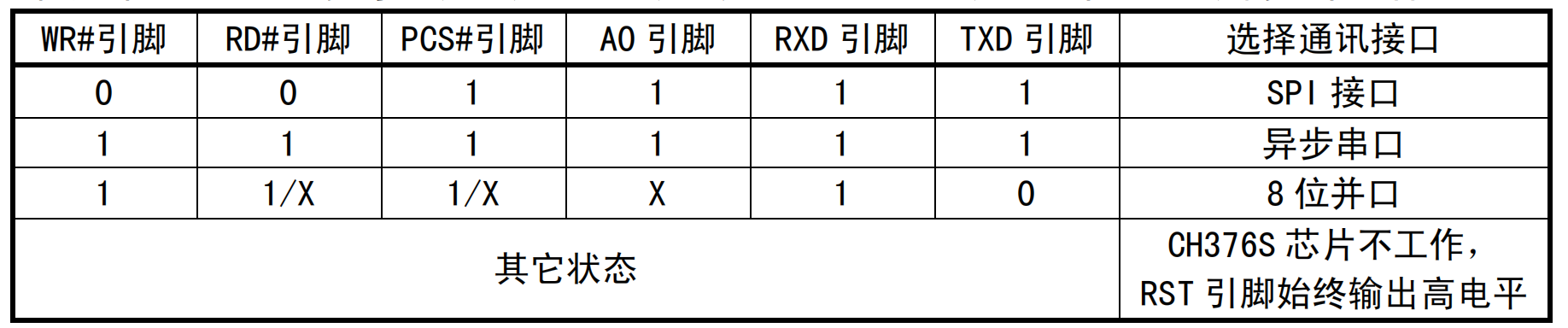

      2.接口，芯片的接口选择是根据上电时WR#、RD#、PCS#、A0、RXT、TXD的引脚状态决定。

      3.USB接口，USB接口部分需要连接一个大点的电容（几十uF）接到GND。

      4.晶振部分，在XI引脚内部内置了一个电容，所以只需要在XO引脚添加电容即可。

四、程序设计：

     官方有提供很多基于51单片机的例程，包括U盘，做各种常用设备和主机的参考代码，可以在提供的例程基础上做一个移植。参考例程大都是基于这四个函数使用的，xWriteCH376Cmd（），xWriteCH376Data（），xReadCH376Data（），Query376Interrupt(  )，所以只要把自己的硬件接口与这些函数对应即可。

      1.接口函数调试方法：

         接口函数调试的核心思想就是，将输出的波形调成满足手册需求的波形。

         测试的方式也很简单，CH376有一个取反命令，可以将输入的数据按位取反再返回，如果返回的数据正确取反，那么就可以确认接口三个接口函数是正确的（无法测试中断函数是否正确）。

      2.接口函数举例：使用STM32单片机IO口模拟SPI接口，控制CH376。

/*======CH376T  IO定义======*/
#define		CH376T_SDI_HIGH				GPIO_SetBits(GPIOB, GPIO_Pin_15)	//CH376T SDI
#define		CH376T_SDI_LOW				GPIO_ResetBits(GPIOB, GPIO_Pin_15)
#define		CH376T_SDO_HIGH				GPIO_SetBits(GPIOB, GPIO_Pin_14)	//CH376T SDO
#define		CH376T_SDO_LOW				GPIO_ResetBits(GPIOB, GPIO_Pin_14)
#define		CH376T_SCK_HIGH				GPIO_SetBits(GPIOB, GPIO_Pin_13)	//CH376T 时钟SCK
#define		CH376T_SCK_LOW				GPIO_ResetBits(GPIOB, GPIO_Pin_13)
#define		CH376T_CS_HIGH				GPIO_SetBits(GPIOB, GPIO_Pin_12)	//CH376T 片选CS
#define		CH376T_CS_LOW				GPIO_ResetBits(GPIOB, GPIO_Pin_12)
#define		CH376T_RST_HIGH				GPIO_SetBits(GPIOB, GPIO_Pin_11)	//CH376T 复位RST
#define		CH376T_RST_LOW				GPIO_ResetBits(GPIOB, GPIO_Pin_11)
#define		CH376_INT_WIRE		     	GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10) //中断 INT

/**************************************************************************************************
** 函数名称: Spi376OutByte
** 功能描述: 模拟SPI输出8位数据
** 输　  入: d-SPI发送的数据
** 输　  出: 无
*******************************************************************************************************/
void	Spi376OutByte( UINT8 d )
{
	UINT8	i;
	for ( i = 0; i < 8; i ++ ) {
		CH376T_SCK_LOW;        //CH376_SPI_SCK = 0;
		if ( d & 0x80 )
		{
			CH376T_SDI_HIGH;   //CH376_SPI_SDI = 1;
		}
		else CH376T_SDI_LOW;   //CH376_SPI_SDI = 0;
		d <<= 1;               /* 数据位是高位在前 */
		CH376T_SCK_HIGH;       //CH376_SPI_SCK = 1;  /* CH376在时钟上升沿采样输入 */
	}
}

/**************************************************************************************************
** 函数名称: Spi376InByte
** 功能描述: 模拟SPI输入8位数据
** 输　  入: 无
** 输　  出: SPI接收的数据
*******************************************************************************************************/
UINT8	Spi376InByte( void )
{
	UINT8	i, d;
	d = 0;
	for ( i = 0; i < 8; i ++ ) {
		CH376T_SCK_LOW;          //CH376_SPI_SCK = 0;  /* CH376在时钟下降沿输出 */
		d <<= 1;                 /* 数据位是高位在前 */
		if ( GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) ) d ++;
		CH376T_SCK_HIGH;         //CH376_SPI_SCK = 1;
	}
	return( d );
}

/* SPI片选无效,结束CH376命令,仅用于SPI接口方式 */
void	xEndCH376Cmd( void )
{
    CH376T_CS_HIGH;
}

/**************************************************************************************************
** 函数名称: xWriteCH376Cmd
** 功能描述: 向CH376写命令操作
** 输　  入: mCmd-发送的命令
** 输　  出: 无
*******************************************************************************************************/
void	xWriteCH376Cmd( UINT8 mCmd )  /*  */
{
	mDelay0_5uS( );
	CH376T_CS_LOW;           //CH376_SPI_SCS = 0;  /* SPI片选有效 */
	Spi376OutByte( mCmd );   /* 发出命令码 */
	mDelay0_5uS( ); mDelay0_5uS( ); mDelay0_5uS( );  /* 延时1.5uS确保读写周期大于1.5uS,或者用上面一行的状态查询代替 */
}

/**************************************************************************************************
** 函数名称: xWriteCH376Data
** 功能描述: 向CH376写数据操作
** 输　  入: mData-发送的数据
** 输　  出: 无
*******************************************************************************************************/
void	xWriteCH376Data( UINT8 mData )  /* 向CH376写数据 */
{
	Spi376OutByte( mData );
	mDelay0_5uS( );  /* 确保读写周期大于0.6uS */
}

/**************************************************************************************************
** 函数名称: xReadCH376Data
** 功能描述: 读取CH376的数据
** 输　  入: 无
** 输　  出: CH376返回的数据
*******************************************************************************************************/
UINT8	xReadCH376Data( void )  /* 从CH376读数据 */
{
	UINT8 s;
	mDelay0_5uS( );  /* 确保读写周期大于0.6uS */
	CH376T_CS_LOW;
	s  = Spi376InByte();
	mDelay0_5uS();
	return( s );
}

/* 查询CH376中断(INT#低电平) */
UINT8	Query376Interrupt( void )
{
#ifdef	CH376_INT_WIRE
	return( CH376_INT_WIRE ? FALSE : TRUE );  /* 如果连接了CH376的中断引脚则直接查询中断引脚 */
#else
	return( CH376_SPI_SDO ? FALSE : TRUE );  /* 如果未连接CH376的中断引脚则查询兼做中断输出的SDO引脚状态 */
#endif
}
