位操作类指令是以二进制数据进行的操作，结果对状态标志位有影响，位操作指令有三大类指令分别是：逻辑运算指令、移位指令、循环移位指令。

逻辑运算指令：与AND、或OR、非NOT、异或XOR、测试TEST

移位指令：左移无符号指令SHL、左移有符号指令SAL、右移无符号指令SHR、右移有符号指令SAR。

循环移位指令：不带进位循环左移ROL、不带进位循环右移ROR、带进位循环左移RCL、带进位循环右移RCR。

目录

逻辑运算指令AND、OR、NOT、XOR、TEST

移位指令SHL、SHR、SAL、SAR

循环移位指令ROL、ROR、RCL、RCR

逻辑运算指令AND、OR、NOT、XOR、TEST

在逻辑运算指令中，格式都是双操作数即目的操作数和源操作数，设置CF=OF=0，根据结果会设置响应的SF、ZF和PF的状态，对AF是无定义的；NOT是单操作数指令，它不影响任何标志位。

（1）逻辑与：AND

格式：AND dest，src；相与的值回dest

运算规则：dest和src某一位数取值都是为1时，其值才是1，否则值都为0。

（2）逻辑或：OR

格式：OR dest，src；相或的值回dest

运算规则：dest和src某一位数只要有一个是1，其结果就是1，只有当dest和src都为0时结果才是0。

（3）逻辑异或指令：XOR

格式：XOR dest，src；异或的值回dest

运算规则：dest和src的某一位数的值相同结果就为0；不同结果就为1。

（4）逻辑非指令：NOT

格式：NOT reg/mem

运算规则：操作数的值取反。

注意：（1）是单操作数指令，不可以是立即数和四个段。

（2）不影响任何标志位

（3）如果操作数是存储器时，需要表明是字节操作还是字操作。

（4）其值保存在当前的操作数中。

（5）测试指令：TEST

格式：TEST dest，src；其值不传回目的操作数。

注意：（1）TEST指令执行的是AND与操作，区别是AND指令改变目的操作数而TEST其值不改变目的操作数，只影响标志位的状态。

（2）TEST指令和比较指令CMP类似，只不过TEST通常测试单个位，而CMP是字节或者是字，通常测试指令后面跟JZ和JNZ即零转移和非零转移。

（3）ZF=1表示该位为0，ZF=0表示该位为1。

（4）ZF=1说明结果都为0也就是JZ零转移，ZF=0表示结果不为0也就是JNZ非零转移。

移位指令SHL、SHR、SAL、SAR

（1）SHL、SHR

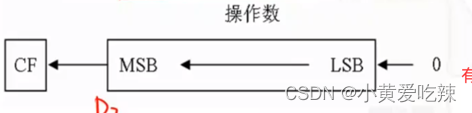

逻辑左移SHL，在左移1位或者N位，移出后最低位补0，最高位进入CF标志位，如果要移动大于>=2位需要用CL来表示。

格式：SHL reg/mem，1/CL。

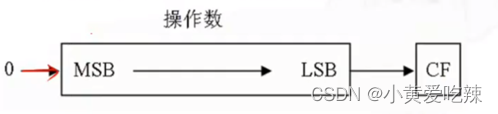

逻辑右移SHR，在右移1位或者N位，移出后最高位补0，最低位进入CF，如果要移动大于>=2位需要用CL来表示。

格式：SHR reg/mem，1/CL

（2）SAL、SAR

算术左移SAL与逻辑左移SHL是同一条指令其唯一的区别就是，算术左移他会把操作数看成是有符号位。

格式：SAL reg/mem，1/CL。

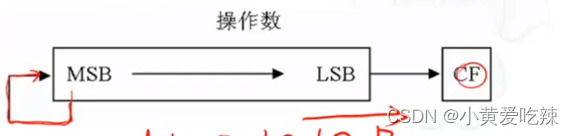

算术右移SAR与逻辑右移SHR不一样，在移时；最高位不变，最低位进入CF，如果要移动大于>=2位需要用CL来表示。

格式：SAR reg/mem，1/CL

循环移位指令ROL、ROR、RCL、RCR

循环移位指令影响进位标志CF但不影响SF、ZF、PF、AF标志位。

（1）不带进位的ROL、ROR。

不带进位循环左移指令ROL其格式为：ROL reg/mem，1/CL。

（将操作数左移，最高位进入最低位和CF）

不带进位循环右移指令ROR其格式为：ROR reg/mem，1/CL。

（将操作数右移，最低位进入最高位和CF）

（2）带进位的RCL、RCR。

带进位循环左移RCL其格式为：RCL reg/mem，1/CL

（先将CF的值给最低位，然后最高位的值在进CF）

带进位循环右移RCR其格式为：RCR reg/mem，1/CL

（先将CF的值给了最高位，然后最低位的值在进CF）
