DJ12-2 8086 系列指令系统（第二节课）

目录

1. 逻辑运算指令

（1）与 AND

（2）或 OR

（3）非 NOT

（4）异或 XOR

（5）测试 TEST

2. 移位指令

（1）非循环移位

（2）循环移位

---

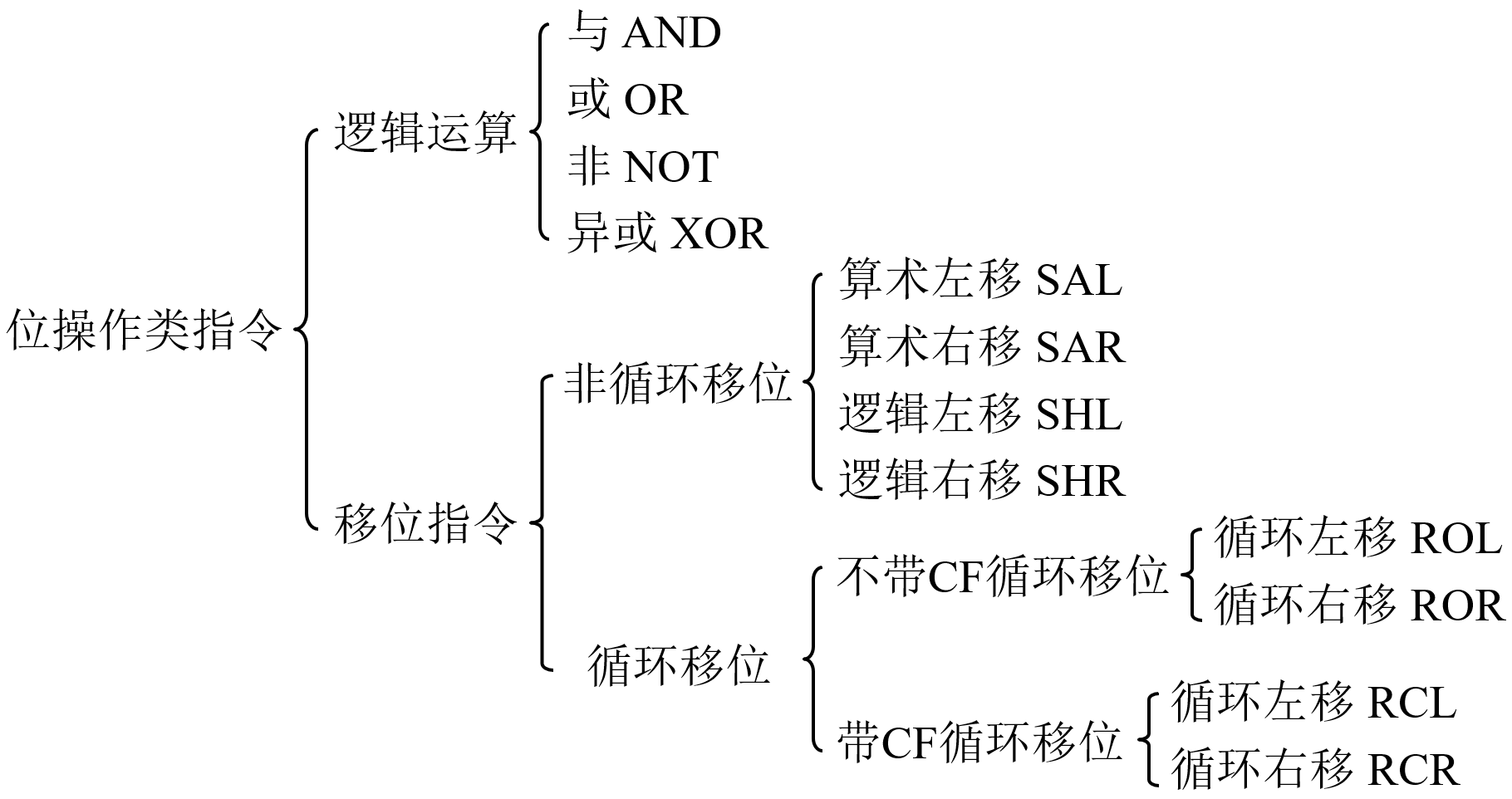

位操作类指令框架图：

1. 逻辑运算指令

（1）与 AND

格式：AND  OPRD1，OPRD2

执行：OPRD1 ∧ OPRD2 → OPRD1

功能：实现两个操作数的按位相与。

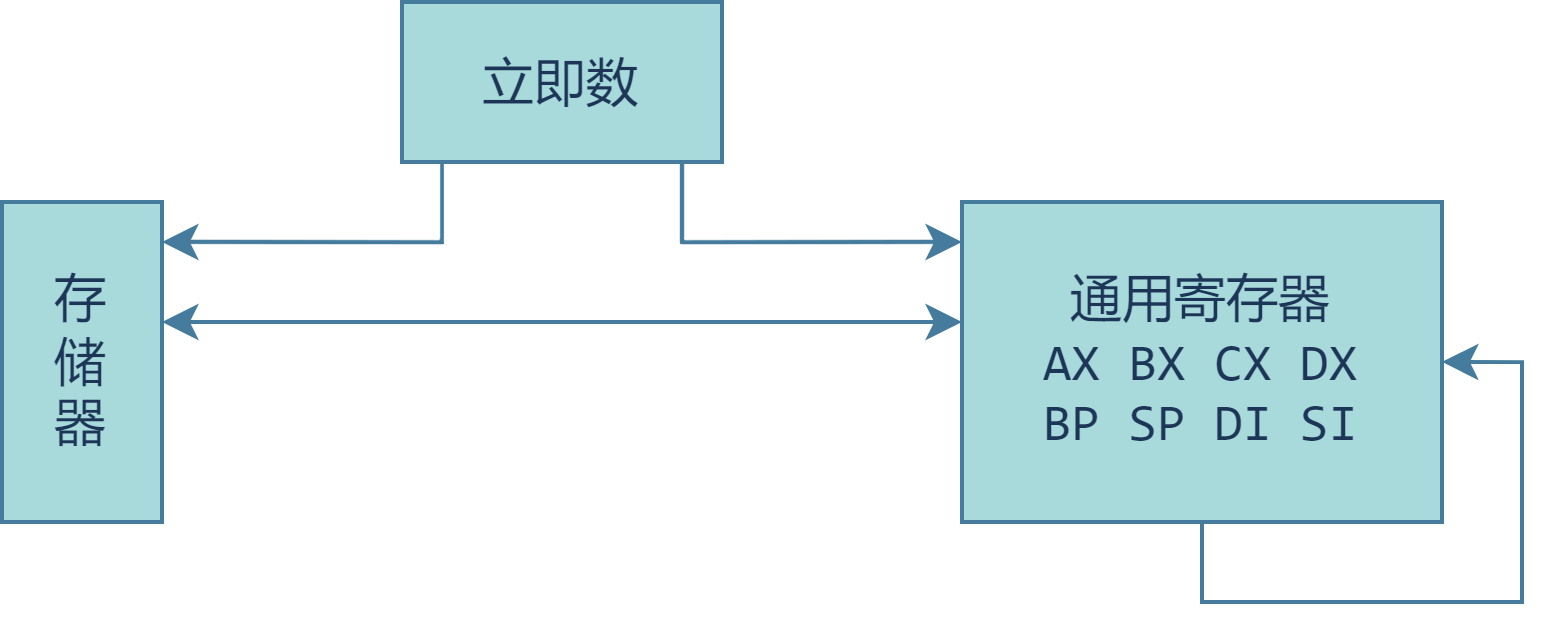

对操作数的要求：与加法指令对操作数的要求相同。

AND 指令的执行会影响全部 6 个状态标志位，且 CF = OF = 0 。

由于不会产生进位/借位和溢出，所以 CF = OF = 0 。又因为 AF 值不定，所以主要是对 ZF、SF、PF 位产生影响。

应用举例：

① AND 指令主要用于使目的操作数某些位保持不变而另一些位清 0 。要执行这样的操作就是将要保持不变的位与 “1” 相与，将要清 0 的位与 “0” 相与。

② 使操作数不变，但影响 6 个状态标志位，并使 CF = OF = 0 。例如：AND  AX，AX 。后续指令会根据需要对状态标志进行判断处理。

MOV 指令不影响 FLAGS，AND 指令能影响 FLAGS。

计算机是不知道操作数是有符号数还是无符号数的，进而不知道操作数的正负。若要运算，一律当作补码来处理。（只有程序员知道操作数的正负）

（2）或 OR

格式：OR  OPRD1，OPRD2

执行：OPRD1 ∨ OPRD2 → OPRD1

功能：实现两个操作数的按位相或。

OR 指令的执行会影响全部 6 个状态标志位，且 CF = OF = 0 。

应用举例：

① OR 指令主要用于使目的操作数某些位保持不变而另一些位置 1 。要执行这样的操作就是将要保持不变的位与 “0” 相或，将要置 1 的位与 “1” 相或。

与置零，或置一。

② 使操作数不变，但影响 6 个状态标志位，并使 CF = OF = 0 。例如：OR  AX，AX 。

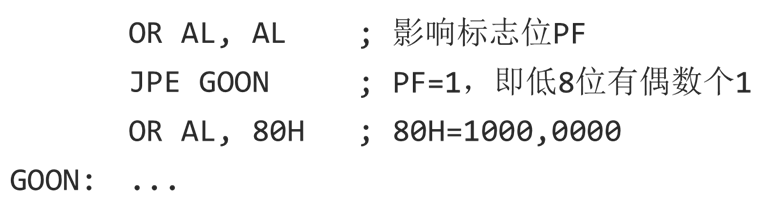

例、若 AL 中低 7 位为有效数据，最高位留作校验位，初始值为 0，将 AL 中的数据生成 偶校验码。



（3）非 NOT

格式：NOT  OPRD

执行：OPRD 取反 → OPRD

功能：实现一个操作数的按位取反。

NOT 指令的执行不会影响状态标志位。

改变 FLAGS 没有价值，因为我们自己都知道 FLAGS 应该怎么变。

CF = OF = 0，AF 值不定，PF 保持不变，SF 取反。

奇数 + 奇数 = 8，偶数 + 偶数 = 8，故 PF 保持不变。

（4）异或 XOR

格式：XOR  OPRD1，OPRD2

执行：OPRD1 ⊕ OPRD2 → OPRD1

功能：实现两个操作数的按位异或。

XOR 指令的执行会影响全部 6 个状态标志位，且 CF = OF = 0 。

应用举例：

① XOR 指令主要用于使目的操作数某些位保持不变，而另一些位变反。要执行这样的操作就是将要保持不变的位与 “0” 相异或，将要变反的位与 “1” 相异或。

根据异或的定义得到。

② 若两个操作数相同，则结果为 0 。

（5）测试 TEST

格式：TEST  OPRD1，OPRD2

执行：OPRD1 ∧ OPRD2

功能：实现两个操作数的按位相与，但结果不送回目的操作数。

TEST 指令执行后两个操作数均不会发生改变。

TEST 指令的执行会影响全部 6 个状态标志位，且 CF = OF = 0 。

应用举例：

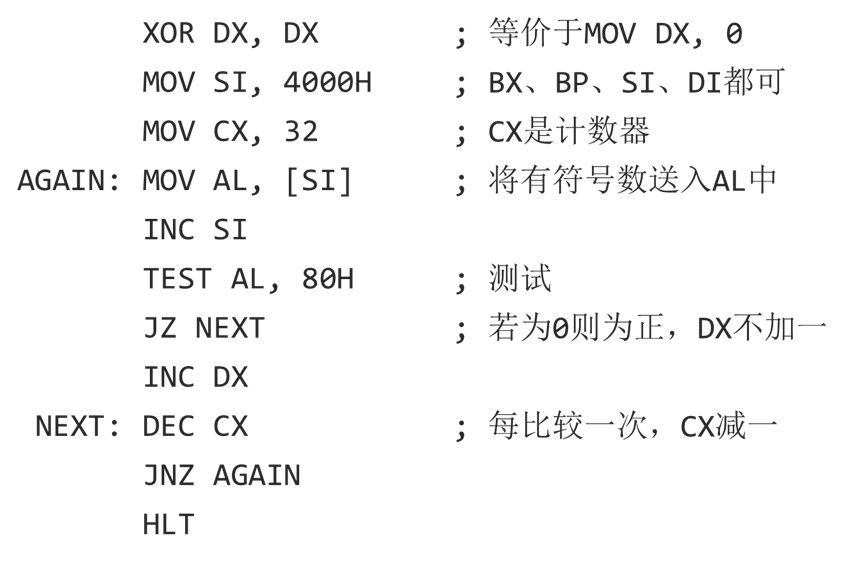

数据段中从 4000H 开始的单元中有 32 个 8 位的有符号数，要求统计出其中负数的个数并将统计结果保存到 DX 寄存器中。

2. 移位指令

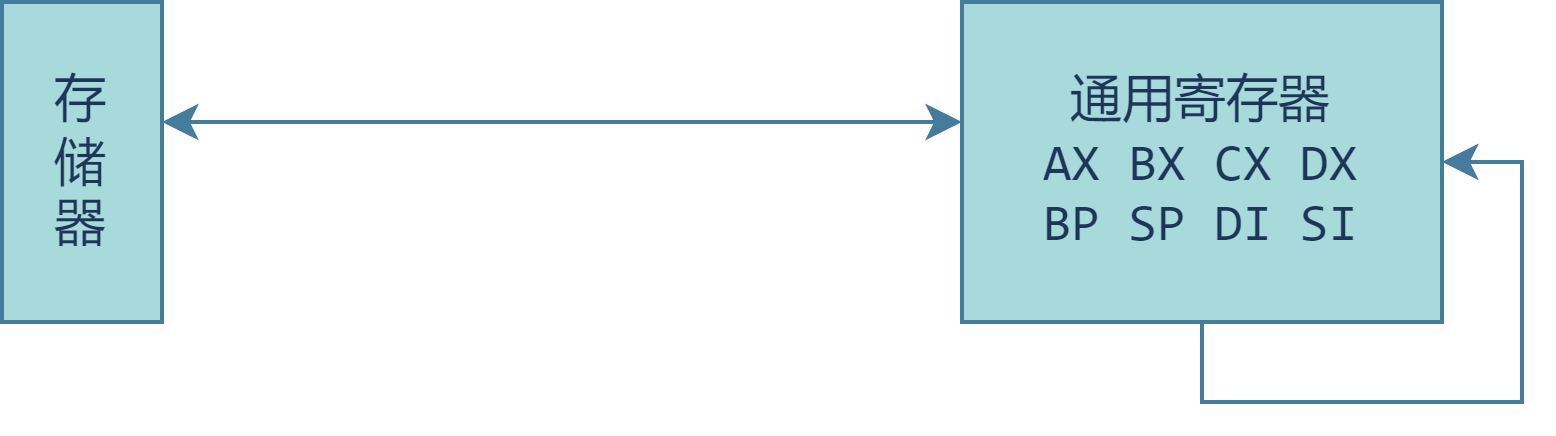

• 目的操作数：通用寄存器、存储器。
• 源操作数：移位次数（1 或 CL）。

（1）非循环移位

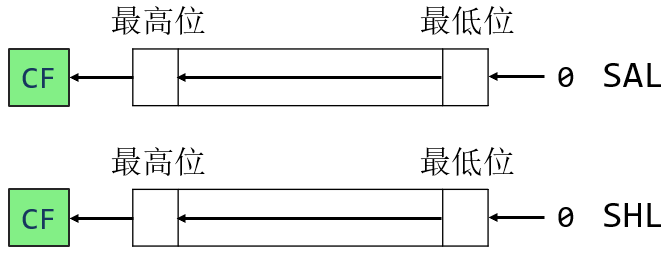

① 算术左移 SAL 和逻辑左移 SHL

格式：

若需要移动多位，则必须将次数送入 CL 中，再进行移位。

执行：

若 1 次移位之后操作数的最高位与 CF 不相同，则 OF = 1，否则 OF = 0 。

OF = 1 对于 SHL 不表示溢出，对于 SAL 则表示溢出。

Q：我们之前学习算术左移时讲，符号位不变，有效数值左移，这里怎么把符号位移出去了，难道不会导致结果错误吗？

A：算术左移的本质就是将操作数乘 2，而乘 2 的结果是可能产生溢出的。1 次移位之后操作数的最高位与 CF 不相同，则代表移位前有效数值最高位与符号位不相同。这说明有效数值的绝对值已经超过表示范围的一半了，如果再乘 2，那么必定会发生溢出，即结果错误。反之，若移位前有效数值最高位与符号位相同，那么这里移位后的效果仍和我们之前学的一样，因此得到的是一个正确的结果。

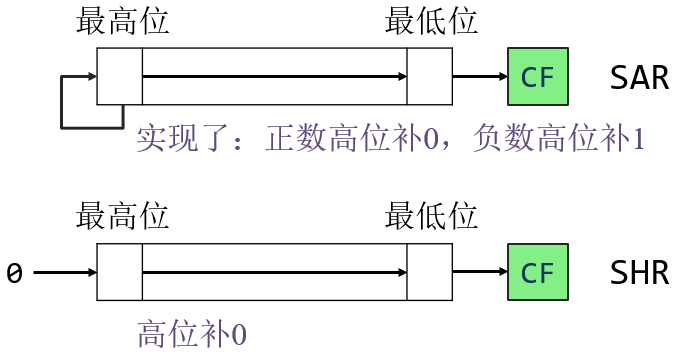

② 算术右移 SAR 和逻辑右移 SHR

格式：

执行：

小结：

对于逻辑移位指令 SHL 和 SHR，它们将目的操作数视为无符号数。

对于算术移位指令 SAL 和 SAR，它们将目的操作数视为带符号数。当移位次为 n 时，在结果不产生溢出的条件下，其作用分别相当于带符号数乘以 2^n 和除以 2^n 。

应用举例：

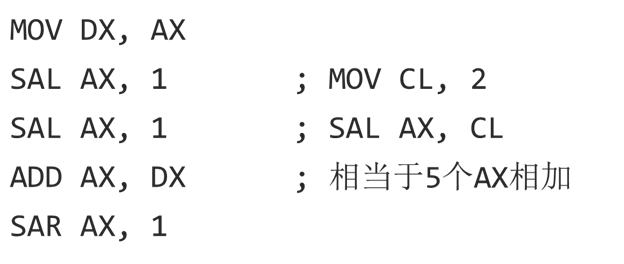

设 AX 中存放一个带符号数，若要实现 (AX) × 5 ÷ 2，可由以下几条指令完成，不考虑溢出时。

（2）循环移位

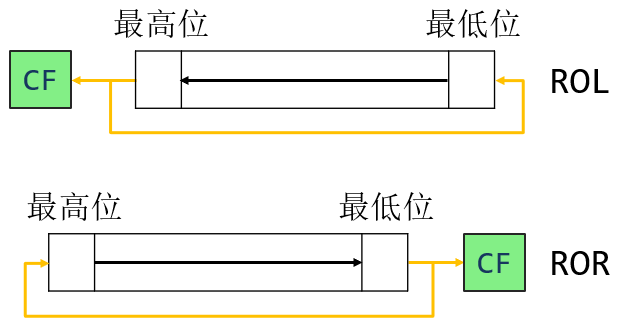

① 不带 CF 的循环移位指令

格式：

 执行：

注意：目的操作数的最高位/最低位移入 CF，目的操作数的最高位/最低位移入最低位/最高位。

② 带 CF 的循环移位指令

格式：

 执行：

注意：目的操作数的最高位/最低位移入 CF，CF 原来的值移入最低位/最高位。

应用举例：

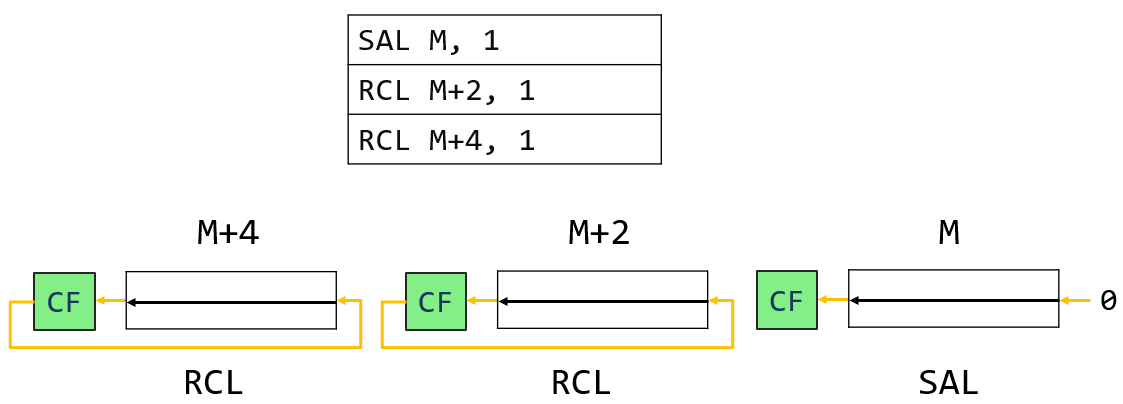

例、下面程序段对从数据段存储单元 M 开始的三字数据执行左移一位。

移位指令的共同特点：移出位都会送入 CF 状态位。

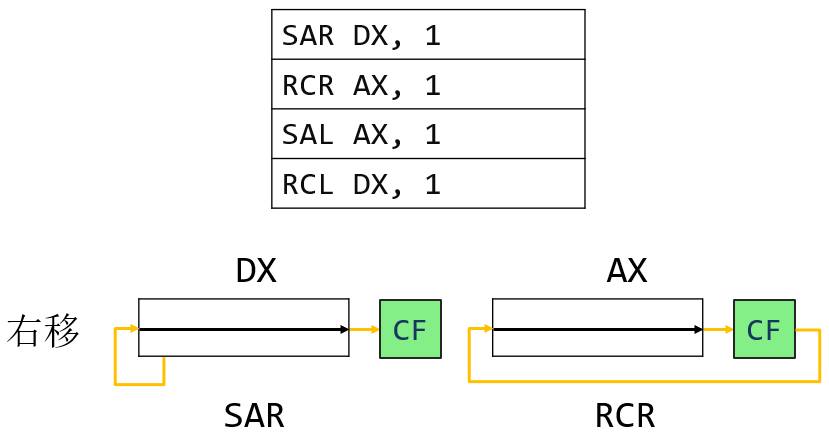

例、将 DX 和 AX 两个寄存器组成的 32 位有符号数，其中 AX 为低位部分。先进行 1 位右移操作，然后再进行 1 位左移操作。
