概述

0 写在前面

在Arcgis 10的版本之后，ESRI公司推出了很方便的Add-In插件式开发，是一种能够快速扩展桌面应用程序功能的全新扩展方式。作为ArcGIS 10中全新定制方法，它有以下特点：

容易创建：ArcGIS提供了很多创建Add-In模板，并提供了详细的接口以实现各种功能。
更易共享：Add-In本质上是一个Zip压缩文件这个压缩文件里面包含了，易于网络、邮件传输、易于局域网内共享。
更加安全：可以对Add-In文件进行数字签名，使用的安全性得到保障。
更易安装管理：只要安装有桌面软件，系统就能自动识别Add-In文件，双击即可安装部署，同时desktop也有用于管理Add-In的管理工具。

ArcGIS Add-In支持的类型包括：

按钮和工具
组合框
菜单和右键菜单
Multi-items
工具条
Tool palettes
可停靠窗体
Application extensions
Editor extensions

1 开发环境

Microsoft .Net Framework 4
ArcObjects SDKs for Microsoft .Net Framework 10.2
Visual Studio 2012
Win 10 64bit

Microsoft .Net Framework 4可以在微软官网下载，依据提示按部就班安装。

Visual Studio 2012安装和破解可以参考博客VS2012安装介绍。

Add-In开发实际依赖于ArcObjects，在开发之前请确保正确安装了ArcObjects SDKs。
ArcObjects SDKs安装可以启动ArcGIS或ArcGIS Server安装包下的Esri.exe程序，在出现的安装界面上选择安装ArcObjects SDKs的类型。由于选用C#语言开发，选择安装ArcObjects SDKs for Microsoft .Net Framework。
在这里插入图片描述

2 Add-In开发

本文以一个简易功能按钮Add-In开发为实例，详细说明Add-In开发流程。
该按钮的主要功能为，打开一个指定的文件夹，并从中浏览加载shp格式文件。

STEP 1：新建项目

打开VS 2012，点击文件-新建-项目，在弹出的面板中选择.NET Framework 4，Add-In类型选择Visual C#。可以修改项目名称及其保存位置。
在这里插入图片描述
可以修改Add-In的名字。

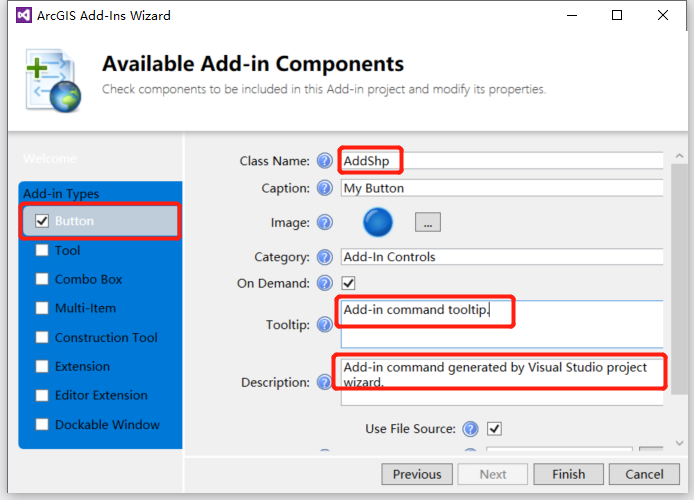

修改Add-In类别为Button，修改类名为AddShp，可以修改该工具的提示框及描述。完成新建项目。

STEP 2：编码开发

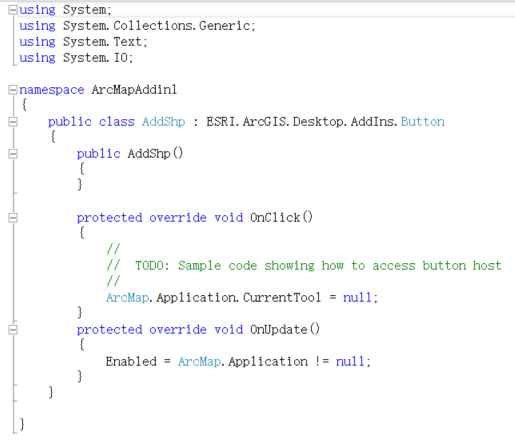

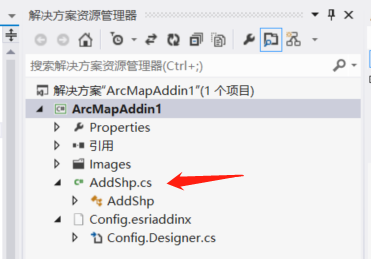

新建项目后，生成的项目结构如下，编码开发主要在AddShp.cs中完成。AddShp.cs中默认生成的代码如下。
在这里插入图片描述
往AddShp.cs中添加添加依赖及功能代码，代码如下。
相比于默认代码，该代码主要重写了OnClick函数。

using System;
using System.Collections.Generic;
using System.Text;
using System.IO;

using System.Windows.Forms;
using ESRI.ArcGIS.ArcMapUI;
using ESRI.ArcGIS.Carto;
using ESRI.ArcGIS.Geometry;
using ESRI.ArcGIS.Geodatabase;
using ESRI.ArcGIS.DataSourcesFile;

using ESRI.ArcGIS.Display;

namespace ArcMapAddin1
{
    public class AddShp : ESRI.ArcGIS.Desktop.AddIns.Button
    {
        IMxDocument pMxd;
        public AddShp()
        {
            pMxd = ArcMap.Document as IMxDocument;
        }

        protected override void OnClick()
        {
            System.Windows.Forms.OpenFileDialog openFileDialog = new System.Windows.Forms.OpenFileDialog();
            openFileDialog.Filter = "shp(*.shp)|*.shp";
            openFileDialog.InitialDirectory = @"D:extent";

            openFileDialog.Multiselect = false;
            DialogResult pDialogResult = openFileDialog.ShowDialog();
            if (pDialogResult != DialogResult.OK)
            {
                return;
            }
            string pPath = openFileDialog.FileName;
            string pFolder = System.IO.Path.GetDirectoryName(pPath);
            string pFileName = System.IO.Path.GetFileName(pPath);

            IWorkspaceFactory pWorkspaceFactory = new ShapefileWorkspaceFactory();
            IWorkspace pWorkspace = pWorkspaceFactory.OpenFromFile(pFolder, 0);
            IFeatureWorkspace pFeatureWorkspace = pWorkspace as IFeatureWorkspace;
            IFeatureClass pFC = pFeatureWorkspace.OpenFeatureClass(pFileName);
            IFeatureLayer pFLayer = new FeatureLayerClass();
            pFLayer.FeatureClass = pFC;
            pFLayer.Name = pFC.AliasName;
            ILayer pLayer = pFLayer as ILayer;
            IMap pMap = pMxd.FocusMap;
            pMap.AddLayer(pLayer);

            //
            //  TODO: Sample code showing how to access button host
            //
            ArcMap.Application.CurrentTool = null;
        }
        protected override void OnUpdate()
        {
            Enabled = pMxd.FocusMap.LayerCount >= 0;
        }
    }

}

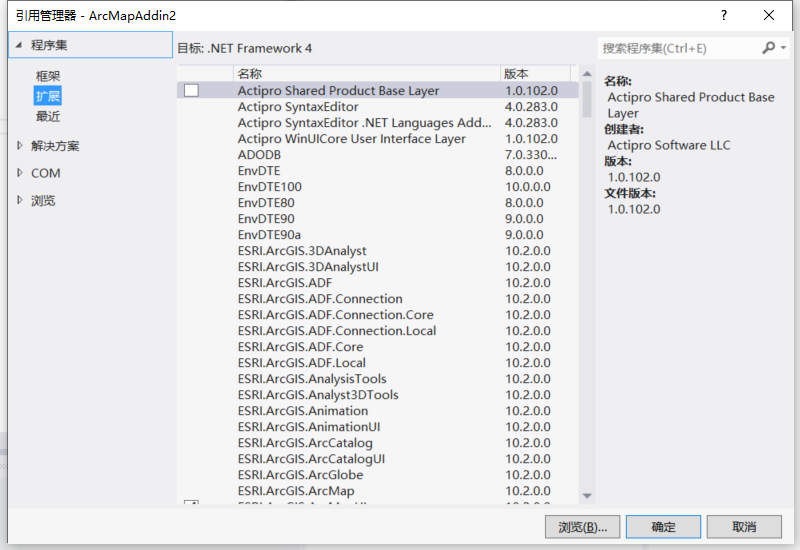

注意：添加依赖以后，会出现类似命名空间ESRI.ArcGIS不存在类型或命名空间***。是否缺少程序集引用？的情况，遇到这个问题可以通过右键项目结构中的引用-添加引用，把相应的程序集添加至项目中即可。
在这里插入图片描述

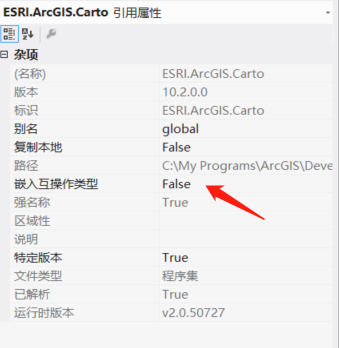

注意：代码中提示无法嵌入互操作类型ESRI.ArcGIS.Carto.FeatureLayerClass，请改用适用的接口，需要在项目目录中的引用菜单下找到相应的依赖，并且修改其嵌入互操作类型属性为False。
