概述

作者：nannan

前言

支持.Net组件这么久以来，客户打电话问的最多的是为什么我安装的控件拖不到form窗口中？或者64位组件的控件如何拖拽等等有关拖控件的问题。其实Visual Studio里只支持32位SuperMap控件拖拽，不支持64位。那怎样在64位的组件form窗口中放SuperMap控件呢？下面我们就详细介绍一下在Visual Studio里创建SuperMap控件的步骤。

一、创建项目

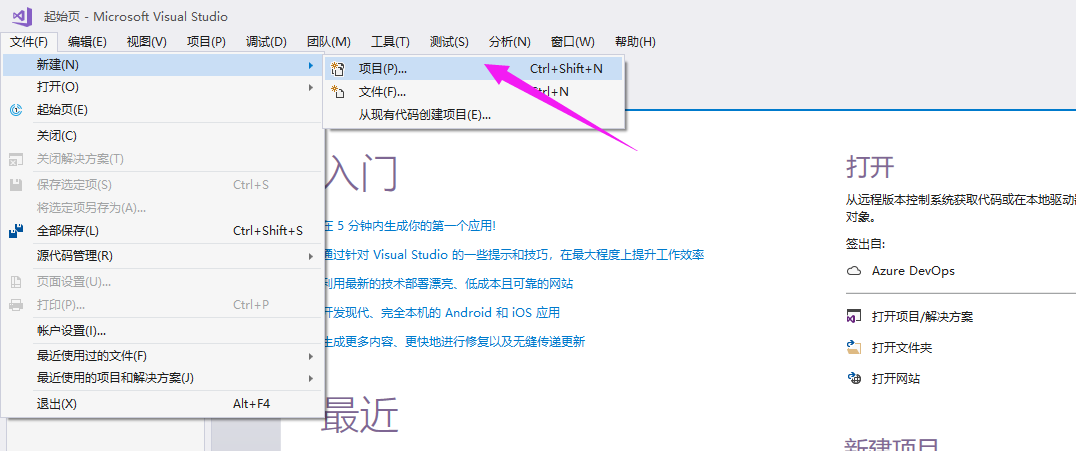

双击Visual Studio，这里以Visual Studio2017为例。点击文件——新建——项目，选择Windows窗体应用（.Net Framework），输入自己的项目名称，点击确定即可。
在这里插入图片描述

二、环境部署

其实SuperMap组件完全可以不用安装，直接在项目调用相关dll即可。但是注意前提是设置Path环境变量。

1.设置Path环境变量

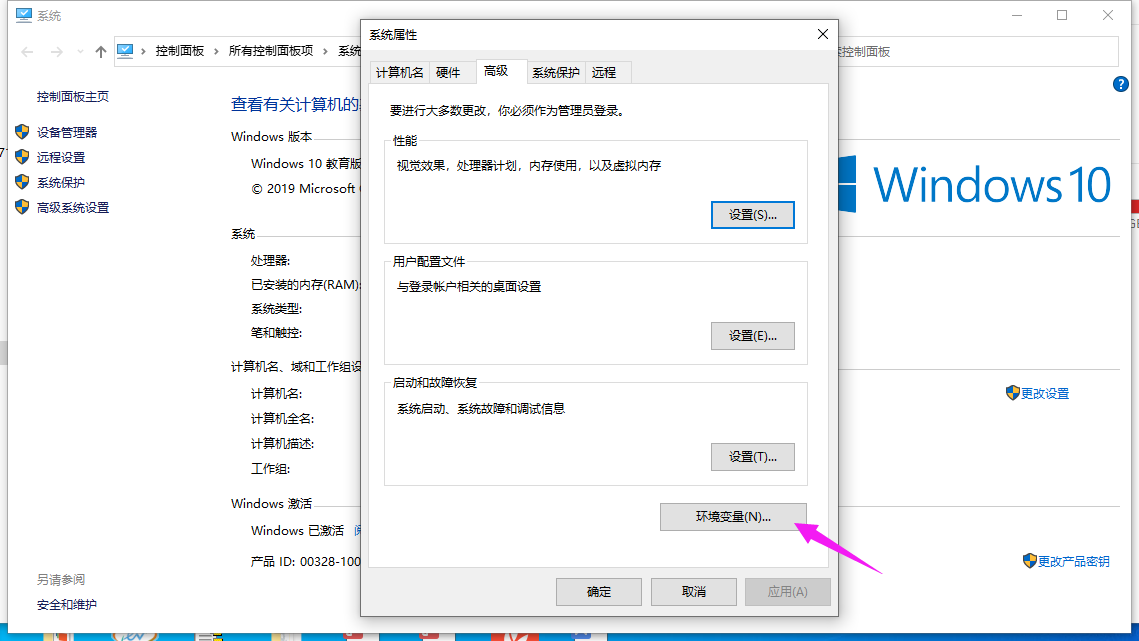

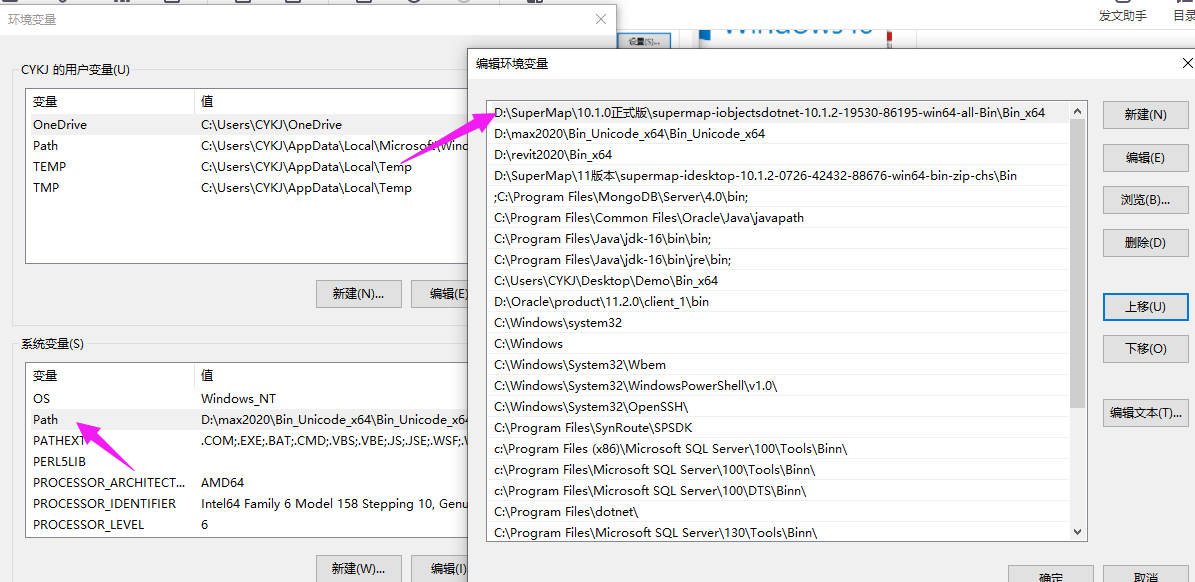

在我的电脑——属性里，点击高级系统设置——环境变量，然后设置Path环境变量为SuperMap iObjects.Net的安装路径的bin目录；如下图：
在这里插入图片描述

2.引用里调用64位SuperMap组件

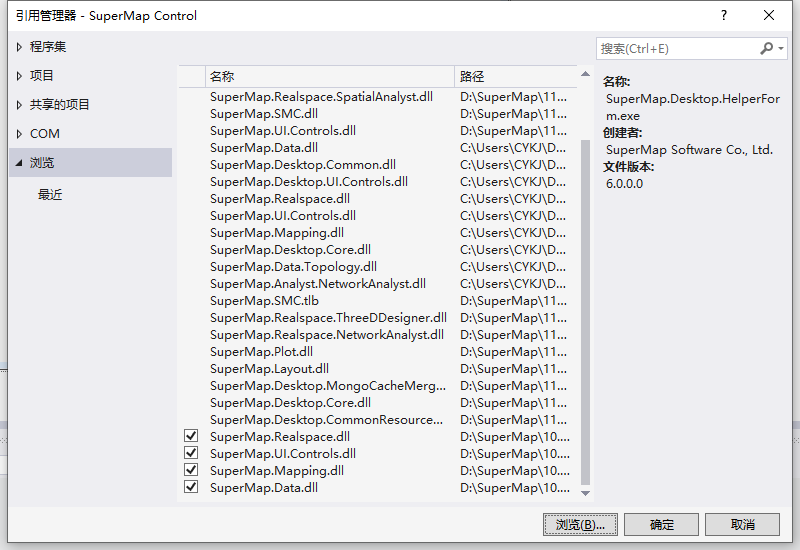

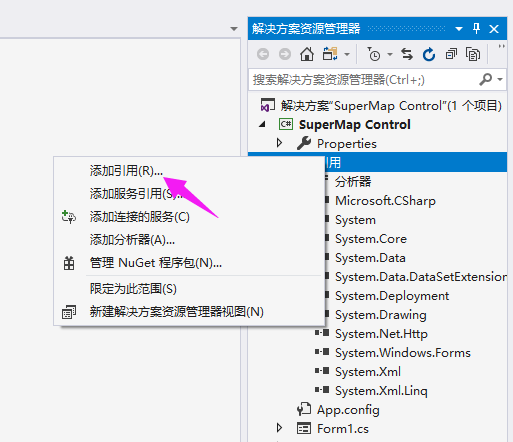

在Visual Studio创建的项目里引用右键点击添加引用，然后浏览本地64为iObjects.Net的组件bin路径，找到关键的这四个dll添加。
（1）SuperMap.Data.dll，Data 模块从产品中被独立出来，作为其核心模块，提供对空间数据及其属性的全面的操作和处理，包括创建、管理、访问和查询等等功能。
（2）SuperMap.Mapping.dll，Mapping模块，提供了综合的地图显示、风格设置、编辑、无界面出图、制作复杂专题图等功能。如果只做三维项目可不添加该模块。
（3）SuperMap.Realspace.dll，三维模块，利用球体对地球进行三维模拟，该球体具有地理参考，同时，还提供模拟地球大气层，地球上的雾效果的功能；在三维球体可以自由地进行三维浏览，如旋转、倾斜、缩放、漫游等，通过相机调整观看的视角。向三维场景添加各种地理数据，将已有的二维数据集作为三维图层添加到球体上，实现二三维一体化，并且对二维对象进行三维拉伸，从而进行三维渲染，如纹理贴图等。如果制作二维项目可不添加该模块。
（4）SuperMap.UI.Controls.dll。UI命名空间，包括Action，MapControl等。

在这里插入图片描述

3.在Form.cs里添加using指令

在这里插入图片描述

三、关键代码

1.在Form窗口设计控件分布区间

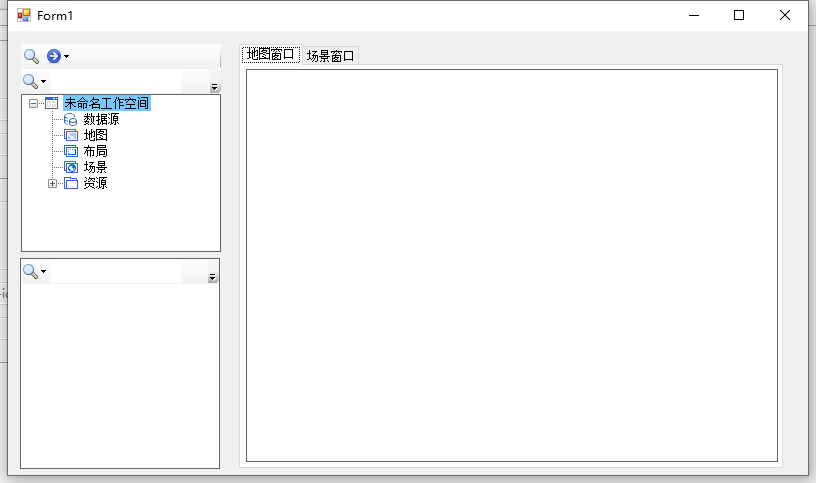

本文设计个和iDesktop窗体控件分布类似的窗口，左上分布工作空间管理器，左下分布图层管理器，右侧是地图和场景窗口。在Form窗口拖入Panel控件分布好区间位置，然后用它来装SuperMap控件。
在这里插入图片描述

2.代码创建控件

namespace SuperMap_Control
{
    public partial class Form1 : Form
    {
        private Workspace workspace;
        private WorkspaceControl workspaceControl;
        private MapControl mapControl;
        private SceneControl sceneControl;
        private LayersControl layersControl;
        public Form1()
        {
            InitializeComponent();
            workspace = new Workspace();
            workspaceControl = new WorkspaceControl();
            //将workspaceControl边框填充到其父组件里
            workspaceControl.Dock = DockStyle.Fill;
            //将指定的workspaceControl控件添加到panel1控件集合中
            panel1.Controls.Add(workspaceControl);

            layersControl = new LayersControl();
            layersControl.Dock = DockStyle.Fill;
            panel2.Controls.Add(layersControl);

            mapControl = new MapControl();
            mapControl.Dock = DockStyle.Fill;
            panel3.Controls.Add(mapControl);

            sceneControl = new SceneControl();
            sceneControl.Dock = DockStyle.Fill;
            panel4.Controls.Add(sceneControl);

            //工作空间和三大控件联动
            workspaceControl.WorkspaceTree.Workspace = workspace;
            mapControl.Map.Workspace = workspace;
            sceneControl.Scene.Workspace = workspace;
        }
    }
}
