概述

C/C++ 提供的数据类型固定为 8 位（8的整数倍）：

• char（8 位）
• short（16 位）
• int（32 位）
• long long（64 位）
• float（32 位）
• double（64 位）
• 精确宽度整数类型，例如 int16_t（16 位）和 int32_t（32 位）

创建硬件时，通常需要更准确的位宽。位宽设置不恰当可能会造成丢失数据或者浪费资源， Vivado 高级综合 (HLS) 提供多种位精确或任意精度数据类型，允许您使用任何（任意）宽度对变量进行建模。

在本次设计中，使用标准 C 类型综合设计。然后在该项目的基础上进行使用任意精度类型进行优化对比。

使用标准C数据类型

添加文件进行设计，该工程文件根据之前的工程进行修改，在source中添加adders.cpp和adders.h，因为任意精度里的定点数表示只在C++中可以使用所以在这里定义为cpp文件。

此时使用的是标准C的数据类型

adders.cpp

#include "adders.h"
double adders(double in1, double in2, double in3) {
#pragma HLS INTERFACE ap_ctrl_none port=return
// Prevent IO protocols on all input ports
#pragma HLS INTERFACE ap_none port=in3
#pragma HLS INTERFACE ap_none port=in2
#pragma HLS INTERFACE ap_none port=in1

	double sum;
	sum = in1 + in2 * in3;
	return sum;
}

adders.h

#include "adders.h"
double adders(double in1, double in2, double in3) {
#pragma HLS INTERFACE ap_ctrl_none port=return
// Prevent IO protocols on all input ports
#pragma HLS INTERFACE ap_none port=in3
#pragma HLS INTERFACE ap_none port=in2
#pragma HLS INTERFACE ap_none port=in1

	double sum;
	sum = in1 + in2 * in3;
	return sum;
}

test bench里添加下面文件内容：

#include <stdio.h>
#include "adders.h"

int main()
{
	double inA, inB, inC;
	double sum;
	// For adders
	double refOut[2] = {6.66058944, 12.91818944};
	int i;
	inA = 0;
	inB = 2.1288;
	inC = 3.1288;
	// Call the adder for 2 transactions
	for (i=0; i<2; i++)
	{
		sum = adders(inA, inB, inC);
		fprintf(stdout, "    %lf+%lf*%lf=%lf n", inA, inB, inC, sum);
		fprintf(stdout, "ref:%lf+%lf*%lf=%lf n", inA, inB, inC, refOut[i]);
		inB=inB+1;
		inC=inC+1;
	}
	return 0;
}

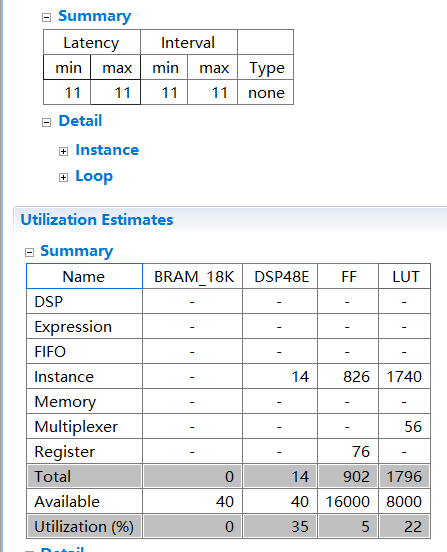

完成添加后进行C综合并进行C仿真。此时的延迟和资源使用情况如下：

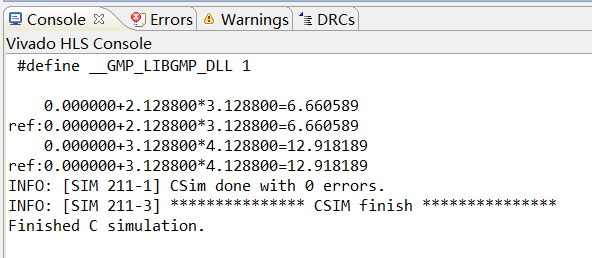

此时使用了14个DSP48资源。此时的仿真结果为：

保证了小数点后6位的精度。

使用任意精度类型

因为任意精度里的定点数表示只在C++中可以使用所以在这里定义为cpp文件。

修改source中的参数的数据类型。

adders.cpp

#include "adders.h"
doubl1 adders(doubl in1, doubl in2, doubl in3) {
#pragma HLS INTERFACE ap_ctrl_none port=return
// Prevent IO protocols on all input ports
#pragma HLS INTERFACE ap_none port=in3
#pragma HLS INTERFACE ap_none port=in2
#pragma HLS INTERFACE ap_none port=in1

	double sum;
	sum = in1 + in2 * in3;
	return sum;
}

adders.h

#ifndef ADDERS_H_
#define ADDERS_H_
#include "ap_fixed.h"
typedef ap_fixed<24,8> doubl;
typedef ap_fixed<26,8> doubl1;
doubl1 adders(doubl in1, doubl in2, doubl in3);

#endif

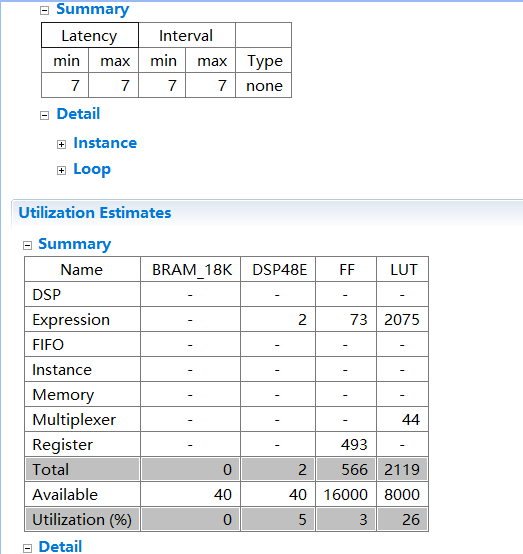

完成添加后进行C综合并进行C仿真。此时的延迟和资源使用情况如下：

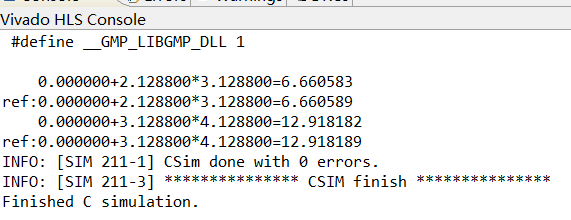

仿真结果，此时的仿真结果为：

此时的数据类型保证了小数点后5位的数据正确性，并且节约了12个DSP48资源。
