伪随机序列

伪随机（Pseudo Random，PN）序列作者有所了解，但是一直没有深入的去看。在学习5G NR的过程中，看到了comm.PNSequence这个Matlab的System object™，故准备在了解这个”函数“的同时，深入学习伪随机序列的生成过程。

一、LFSR线性反馈移位寄存器

说到伪随机序列就不得不介绍生成它的基本电路结构——线性反馈移位寄存器（Linear Feedback Shift Register，LFSR）。

特点与结构

LFSR是一种移位寄存器电路，中间步骤的两个或多个输出被线性组合并反馈到输入值，故被称为线性反馈移位寄存器。它具有如下特点：

• 如果初始状态相同，则总是得到相同的输出序列（意味着输出序列是确定的，在无线通信中可以在收端生成和发端相同的序列）。
• 输出序列趋向于随机序列（伪随机）。
• 经过一定次数的迭代后，可以得到与初始状态值相同的状态。（最大间隔可以通过 (2ⁿ - 1) 计算，其中n是移位寄存器的个数）。

其结构如图1所示，其中D触发器充当寄存器，模2加的输出作为反馈：

就按上图的电路结构，假设初始的序列为 [0 0 0 1]，下一个状态，第三项和第四项进行模2加得到结果为1，初始序列右移一位，将得到的模2加结果补到最左边，那么经过一次移位后将会得到新的状态 [1 0 0 0]，同时得到伪随机序列的第一位输出值1。完整的寄存器状态变化如表1所示：

Generation Polynomial

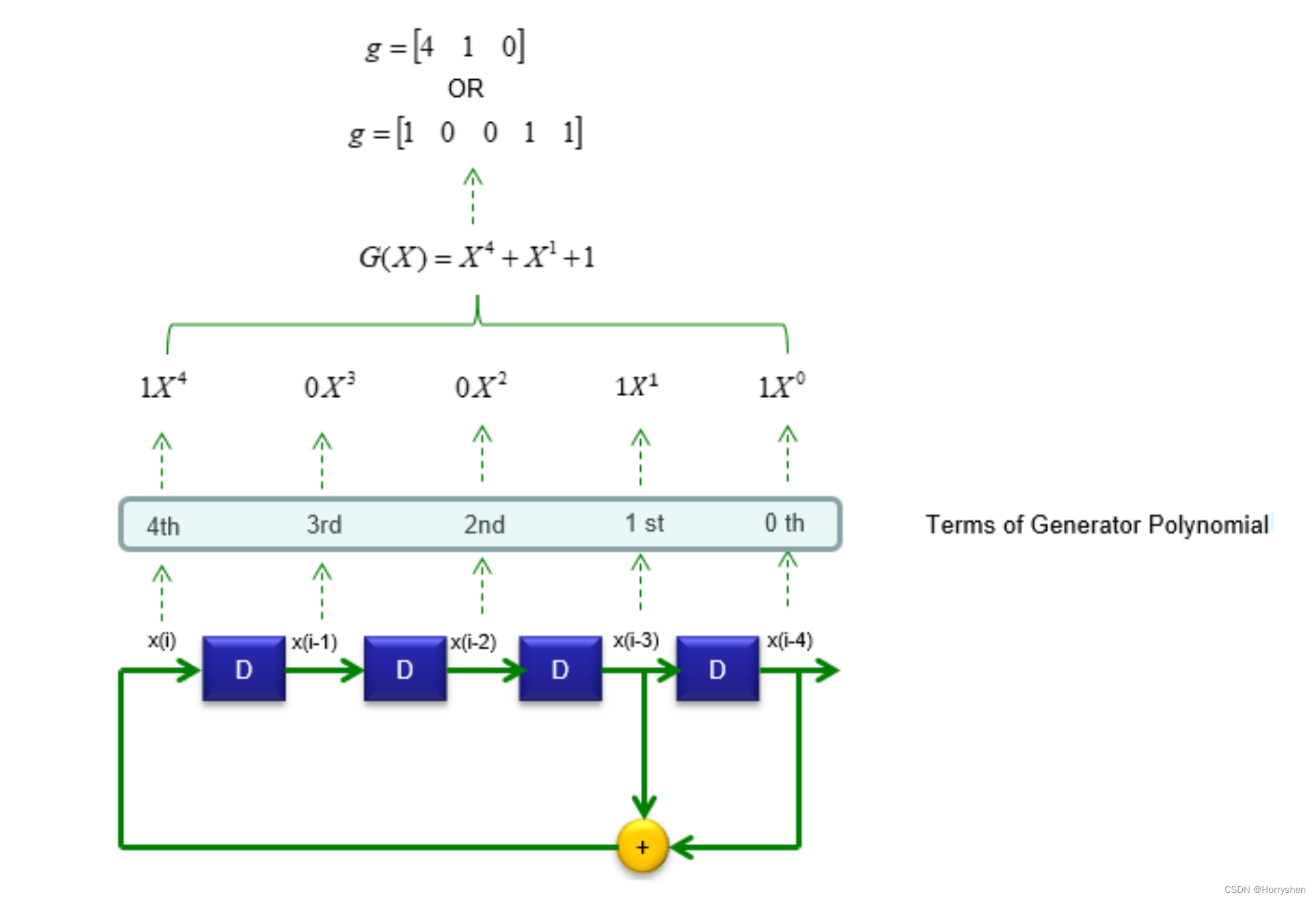

在编程生成PN序列时，图1的LFSR电路会以多项式的形式存在。它被称为生成多项式。图2将帮助理解生成多项式和实际电路的对应关系。这里需要特别注意，[4 3 0]不是第三和第四项做异或（我一开始一直以为是这样的），注意多项式次数和D触发器的对应情况。

Mask

这个是我在看Matlab comm.PNSequence时看到的一个属性，姑且翻译成掩码。它也是一个多项式，用二进制向量表示，代表LFSR电路的输出结果是哪几个寄存器的值异或的结果。如图1，直接输出最右侧寄存器的值，Mask多项式就可以表示成 [0 0 0 1]，如果输出结果不是最右侧寄存器直接输出，是和其它寄存器的值做异或后得出的，那么就可以通过不同的Mask去表征。比如：最右侧三个寄存器的值异或后得到输出，Mask就表示为 [0 1 1 1]。

二、comm.PNSequence

功能描述

comm.PNSequence通过使用线性反馈移位寄存器（LFSR）来生成一个二进制的伪随机序列。
此object所包含的属性(Property)如下：

1. Polynomial——生成多项式。用于确定移位寄存器的反馈连接情况。此多项式的长度为N+1，N为移位寄存器输入的原始序列的长度。“z⁶+z+1” (default)
   有两种表示方法，以 “z⁸+z²+1” 为例可表示为 [1 0 0 0 0 0 1 0 1] 或者 [8 2 0]。
2. InitialConditionSource——初始条件的来源。分为 “Property” 和 “Input port” 两种。“Property”(default)
   Input port包含内容如下：
   a）initcond——用于移位寄存器的初始寄存器条件。表示初始的序列。
   b）maskvec——掩码矢量。表示初始序列往那个方向移动。
   c）outputsize——输出序列的长度。长度要小于等于 2^m-1。
   d）resetseq——复位PN序列生成器。
3. InitialConditions——移位寄存器的初始状态。即初始序列。[0 0 0 0 0 1] (default) | binary scalar | binary vector
4. MaskSource——用于指示移位寄存器移位方向的掩码来源。‘Property’ (default) | ‘Input port’
5. Mask——指示移位寄存器移位方向的掩码，这个其实不能说是移位方向，是指最后输出序列的值的计算方法。0 (default) | integer scalar | binary vector
6. VariableSizeOutput——是否启用可变大小的输出。false (default) | true
7. MaximumOutputSize——最大输出大小。[10 1] (default) | vector of the form [m 1]
8. SamplesPerFrame——输出的PN序列的长度。1 (default) | positive integer
9. ResetInputPort——是否使寄存器复位输入。false (default) | true
10. BitPackedOutput ——是否二进制打包输出。false (default) | true
11. NumPackedBits——每个输出码字的位数。8 (default) | integer in the range [1, 32]
12. SignedOutput——是否输出带符号的二进制数字。false (default) | true
13. OutputDataType——输出的数据类型。‘double’ (default) | ‘logical’ | ‘Smallest unsigned integer’ | ‘Smallest integer’

使用方法

上面那么多的属性中，我觉得主要需要自己设置的其实就是黄色高亮的4个——“Polynomial”、“InitialConditions”、“Mask”、“SamplesPerFrame”。分别代表生成多项式，寄存器的初始状态，输出的计算多项式和输出的长度（状态迭代次数）。
例：

1. 如果要用Matlab计算表1情况的PN序列，即将4个参数分别设置为：Polynomial为 [ 4 1 0 ]，InitialConditions为 [ 0 0 0 1 ]，Mask为 [ 0 0 0 1 ]，SamplesPerFrame为 15。

——Matlab代码如下:

pnSequence = comm.PNSequence('Polynomial',[4 1 0], 'Mask',[0 0 0 1],...
    'SamplesPerFrame',15,'InitialConditions',[0 0 0 1]);
PN_OUT = pnSequence();

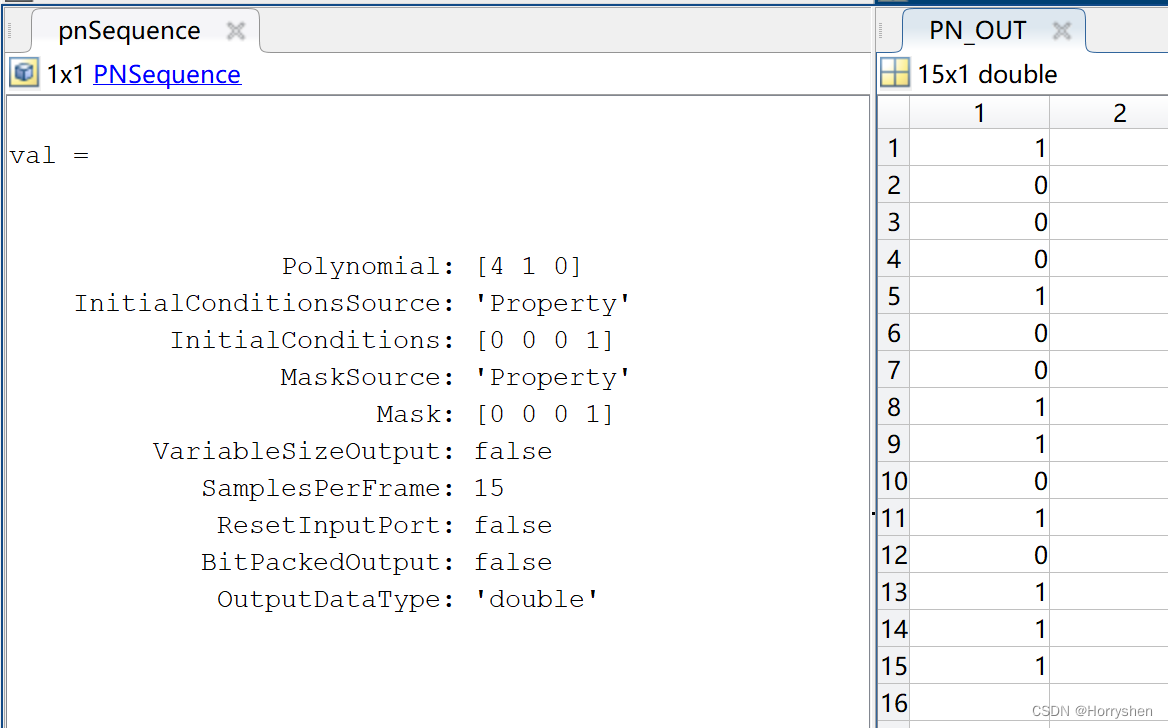

Matlab的输出结果如下图所示，可以看到PN_OUT的结果和表1完全一致：

参考资料：
[1] http://www.sharetechnote.com/html/Handbook_Communication_LFSR.html
[2] https://blog.csdn.net/Graduate2015/article/details/113133919
