使用STM32提供的DSP库进行FFT（包含板载ADC的例程，AD9220的例程和AD7606的例程）

使用的芯片为STM32F103，使用的stm32官方提供的FFT库进行FFT处理。
使用的开发板是野火的指南者

一：添加DSP库到自己的工程中
下载得到STM32的DSP库之后，就可以将其添加到自己的工程项目中了。

其中，inc文件夹下的stm32_dsp.h和table_fft.h两个文件是必须添加的。stm32_dsp.h是STM32的DSP库的头文件。

src文件夹下的文件可以有选择的添加（用到那个添加那个即可）。因为我只用到了256点的FFT，所以这里我只添加了cr4_fft_256_stm32.s文件。添加完成后的项目框架如图所示。
　　
二.使用DSP库的几点问题
进行256点的FFT，只需要调用STM32 DSP库函数中的cr4_fft_256_stm32()函数即可。该函数的原型为：

void cr4_fft_256_stm32(void *pssOUT, void *pssIN, uint16_t Nbin);

其中，参数pssOUT表示FFT输出数组指针，参数pssIN表示要进行FFT运算的输入数组指针，参数Nbin表示了点数。
　　下面是具体的调用实例：

cr4_fft_256_stm32(lBufOutArray, lBufInArray, NPT);

其中，参数lBufOutArray同样是一个long类型的数组，参数lBufInArray就是存放模拟采样数据的采样数组，同样也是long型的数组，NPT为采样点数256。
　　
　　在输入参数的时候，lBufInArray这个数组的高十六位是信号时域采样值的实数，低十六位是虚部，一般只需要使用实部即可。

调用该函数之后，在lBufOutArray数组中就存放了进行FFT运算之后的结果数据。该数组中每个元素的数据格式为；高16位存储虚部，低16位存储实部。

以上文字来源：https://www.cnblogs.com/menlsh/p/4154070.html

有了上面的准备FFT就很简单了，只要把ADC的数据存到所需要的数组里面即可。

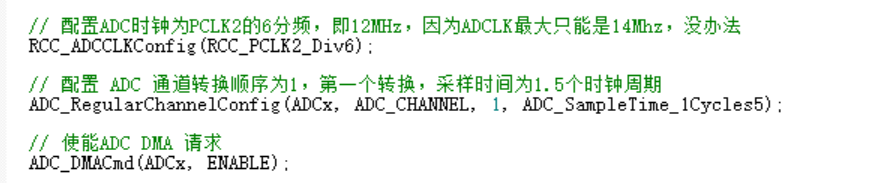

第一个ADC使用的是STM32自带的ADC采集数据，采样速率根据的是

配置ADC时钟，用DMA存入数组之后再对数组进行统一转换。
输出结果的程序是：

第i个点对应的频率点可以使用公式：
片上ADC转换一次的时间（根据数据手册）为：
1总采样周期：设置的采样周期（1.5或7.5或13.5或28.5或41.5或55.5或71.5或239.5）+12.5个采样周期
2.转换时间=总采样周期/ADC时钟分频后的频率
3.【256/(1/转换时间)】× i = 所对应的频率（单位为赫兹）

源码下载：https://download.csdn.net/download/asukadesu/12924414

AD9220+FFT源码下载（基于康威科技）：https://download.csdn.net/download/asukadesu/12929968

AD7606的使用：

基于康威科技的例程，但是由于康威科技的例程是基于八通道的采样，使用起来不方便进行采样时间的控制。因此进行了单通道的微调。

1.7606的使用：

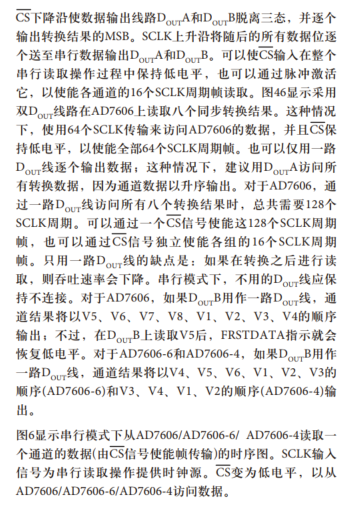

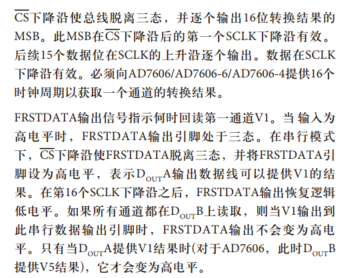

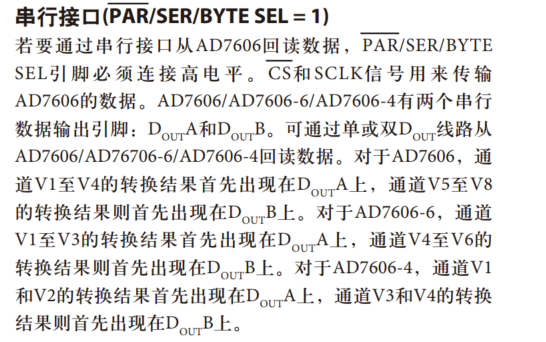

根据数据手册



因此从程序上，先开机让他一直进行转换，然后设定定时器中断读取数据存入数组里即可

void TIM4_IRQHandler(void)
{
	ad7606_IRQSrc();
}

void ad7606_IRQSrc(void)
{
	uint8_t i;
	uint16_t usReadValue;
	int32_t temp;

	TIM_ClearFlag(TIM4, TIM_FLAG_Update);
	AD_CS_LOW();
	usReadValue = ad7606_ReadBytes();
	AD_CS_HIGH();
	temp = ((int32_t)10000)*((float)((short)usReadValue)/65536);	//单位1mv，除以65536是±5V，除以32768是±10V
	printf( "Range%d = %dn", i, temp);
	ad7606_StartConv();
}

对于这条公式

temp = ((int32_t)10000)*((float)((short)usReadValue)/65536);

在数据手册中，采样值用带符号的16位来存储，因此有效的数位是15位，即32768为最大值，前面的【（int32_t）10 000】实际就是最大量程10V，要调成5V既可以改这里10 000变成5000，也可以把65536改成32768。

此外，在非实验室条件下要产生负压其实也很简单，只要用单片机随便给一个单片机供电，然后把AD7606的地接3.3，输入接地即可。

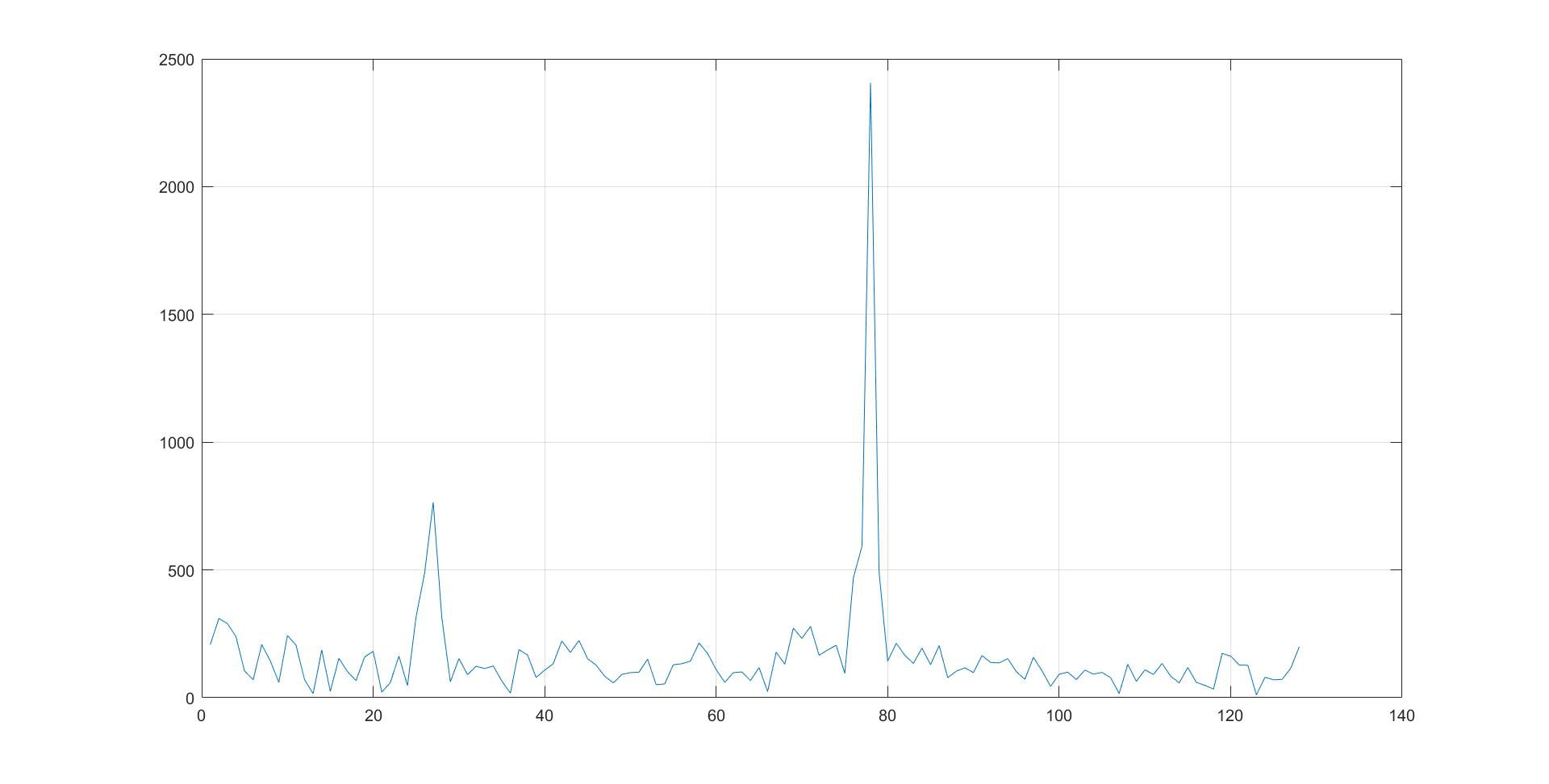

AD7606测试结果：

AD7606的源码下载：https://download.csdn.net/download/asukadesu/12931633
