ADC参考电压有多重要？

工程中大家经常会用到ADC来采集模拟电压，把模拟量变为数字量进行系统处理，有时候看到采集结果，什么？这个结果跟实际采集的信号怎么还有点小差距？那么就有可能是参考电压的问题。

参考电压有多重要，我们得要弄清楚它在ADC转换中扮演一个什么样的角色，弄清楚这个问题，我们需要从ADC的转换原理入手，一般单片机里面ADC模块使用的是逐次逼近型转换，也就是通过这种方法原理把模拟量转换为数字量，那什么是逐次逼近呢？

我们先来说一个生活中的案例，我们用天平称一个物体的重量，过程是这样的：从最重的砝码开始试放，与被称物体行进比较，若物体重于砝码，该砝码保留，否则移去。再加上第二个次重砝码，看物体的重量是否大于砝码的重量决定第二个砝码是留下还是移去。照此一直加砝码，到最小一个砝码为止。将所有留下的砝码重量相加，就得到物体的重量。

逐次逼近原理和上面的原理相同，下面我们看逐次逼近型ADC的原理，请看图：

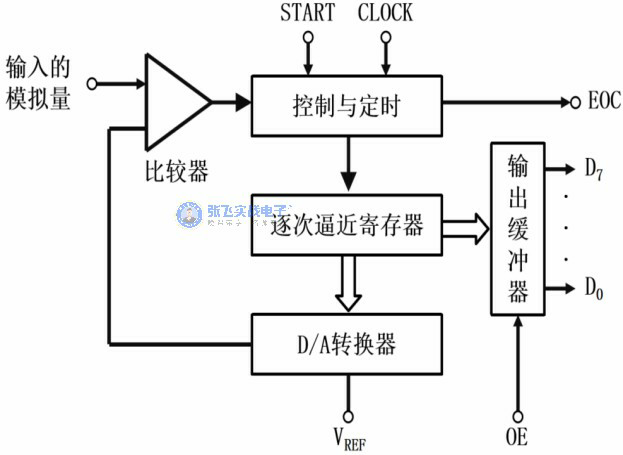

上图是一个8位逐次逼近型ADC的框图，“输入的模拟量”是输入电压信号，“START”用来控制ADC启动转换，“CLOCK”是ADC模块的输入时钟，“EOC”是ADC转换结束信号，“OE”是ADC转换结果输出允许信号，“VREF”是参考电压。

随着时钟信号的输入，启动信号的开始，控制模块会逐次控制逐次比较寄存器产生不同的数据，数据产生后会送给D/A转换器，D/A转换器会依据参考电压，把这个数字量转化为模拟量送给比较器，比较器比较D/A转换器送出来的模拟量和输入模拟量的大小，产生的结果给控制单元电路，控制单元电路根据上一次的结果再次控制产生不同的数据，让D/A变成模拟量，再去比较，以此这样循环，每次比较，比较器会得出一个结果高或者低，根据这个结果决定当前产生的数字量是大了还是小了，一次一次的比较，找到那个和输入模拟量最接近的数字量，最后把这个数字量控制送到输出缓冲器，并且控制送出EOC输出转换完成信号，这就是一个大致的逐次逼近工作原理。

关于具体是怎么控制比较的，这个过程我们就不再展开，我有一个免费的视频是专门解析这个过程的，链接是（https://www.bilibili.com/video/BV1xV411s7J4/）;从上面的描述中，我们抓住一个重点是：D/A转换器会依据参考电，把生成的数字量变为模拟量，在转换的时候必须需要有一个参考电压，这个电压就是我们AD模块的参考电压，那么大家试想，如果参考电压都不稳定的话，转出来的模拟量是不是也不会稳定，那么和输入模拟量比较的时候，比较的结果也就可能会发生偏差，造成错误的比较结果。

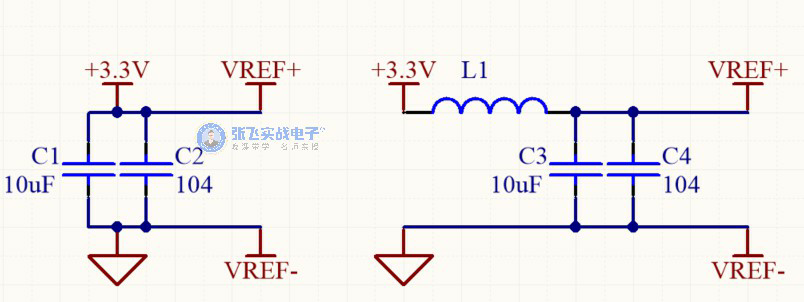

那怎么来保证这个参考电压比较稳定呢？1.我们可以在参考电压引脚附近就近放置电容（一大一小，大的储能，小的滤波）；2.可以在参考电源前端串一个小电感再加电容。如图所示，这两种方法比较常见，也比较便宜，大家可以参考。

总结，ADC的参考电压是非常重要的，所以参考电压精确度不容忽略，要尽可能地使参考电压稳定，不受干扰。

这个知识我们就分享到这里，你理解了吗？
