本文简要介绍WIFI服务的主要框架以及运作机制。
WIFI框架主要涉及到以下几个对象：WifiService、WifiManager、WifiServiceImpl、WifiStateMachine等。下面来介绍这四个对象的内在联系。
一、WIFI服务的初始化
WIFI服务的初始化分为两个部分，WifiService的初始化和WifiManager的初始化，下面分别介绍。
1.1、WifiService的初始化流程
@SystemServer.java
private static final String WIFI_SERVICE_CLASS = "com.android.server.wifi.WifiService";
private void startOtherServices() {
mSystemServiceManager.startService(WIFI_SERVICE_CLASS);
} @WifiService.java
public final class WifiService extends SystemService {
private static final String TAG = "WifiService";
final WifiServiceImpl mImpl;
public WifiService(Context context) {
super(context);
//创建WifiServiceImpl对象
mImpl = new WifiServiceImpl(context);
}
@Override
public void onStart() {
//将WifiServiceImpl注册到ServiceManager
publishBinderService(Context.WIFI_SERVICE, mImpl);
}
@Override
public void onBootPhase(int phase) {
if (phase == SystemService.PHASE_SYSTEM_SERVICES_READY) {
mImpl.checkAndStartWifi();
}
}
}1、在初始化时，也就是构造方法中，创建WifiServiceImpl对象。
2、在onStart时，将WifiServiceImpl对象注册到ServiceManager中。
这里创建的WifiServiceImpl是整个WIFI服务的管理者，他负责将客户端对WIFI的请求分类，然后派发给不同的处理中心。
下面先来看WifiServiceImpl的属性：
public final class WifiServiceImpl extends IWifiManager.Stub {}然后来看该对象的初始化过程，也就是构造方法：
@WifiServiceImpl.java
public WifiServiceImpl(Context context) {
mContext = context;
mInterfaceName = SystemProperties.get("wifi.interface", "wlan0");
mTrafficPoller = new WifiTrafficPoller(mContext, mInterfaceName);
//创建wifi状态机
mWifiStateMachine = new WifiStateMachine(mContext, mInterfaceName, mTrafficPoller);
mWifiStateMachine.enableRssiPolling(true);
//初始化各种管理者
mBatteryStats = BatteryStatsService.getService();
mAppOps = (AppOpsManager)context.getSystemService(Context.APP_OPS_SERVICE);
mNotificationController = new WifiNotificationController(mContext, mWifiStateMachine);
mSettingsStore = new WifiSettingsStore(mContext);
HandlerThread wifiThread = new HandlerThread("WifiService");
wifiThread.start();
mClientHandler = new ClientHandler(wifiThread.getLooper());
mWifiStateMachineHandler = new WifiStateMachineHandler(wifiThread.getLooper());
mWifiController = new WifiController(mContext, this, wifiThread.getLooper());
mBatchedScanSupported = mContext.getResources().getBoolean( R.bool.config_wifi_batched_scan_supported);
} @WifiStateMachine.java
public WifiStateMachine(Context context, String wlanInterface, WifiTrafficPoller trafficPoller){
super("WifiStateMachine");
mContext = context;
mInterfaceName = wlanInterface;
//创建NetworkInfo对象
mNetworkInfo = new NetworkInfo(ConnectivityManager.TYPE_WIFI, 0, NETWORKTYPE, "");
mBatteryStats = IBatteryStats.Stub.asInterface(ServiceManager.getService( BatteryStats.SERVICE_NAME));
//创建各种辅助类
IBinder b = ServiceManager.getService(Context.NETWORKMANAGEMENT_SERVICE);
mNwService = INetworkManagementService.Stub.asInterface(b);
mP2pSupported = mContext.getPackageManager().hasSystemFeature( PackageManager.FEATURE_WIFI_DIRECT);
mWifiNative = new WifiNative(mInterfaceName);
mWifiConfigStore = new WifiConfigStore(context, mWifiNative);
mWifiAutoJoinController = new WifiAutoJoinController(context, this, mWifiConfigStore, mWifiConnectionStatistics, mWifiNative);
mWifiMonitor = new WifiMonitor(this, mWifiNative);
mWifiInfo = new WifiInfo();
......
//初始化状态机
addState(mDefaultState);
addState(mInitialState, mDefaultState);
addState(mSupplicantStartingState, mDefaultState);
addState(mSupplicantStartedState, mDefaultState);
addState(mDriverStartingState, mSupplicantStartedState);
addState(mDriverStartedState, mSupplicantStartedState);
addState(mScanModeState, mDriverStartedState);
addState(mConnectModeState, mDriverStartedState);
addState(mL2ConnectedState, mConnectModeState);
addState(mObtainingIpState, mL2ConnectedState);
addState(mVerifyingLinkState, mL2ConnectedState);
addState(mConnectedState, mL2ConnectedState);
addState(mRoamingState, mL2ConnectedState);
addState(mDisconnectingState, mConnectModeState);
addState(mDisconnectedState, mConnectModeState);
addState(mWpsRunningState, mConnectModeState);
addState(mWaitForP2pDisableState, mSupplicantStartedState);
addState(mDriverStoppingState, mSupplicantStartedState);
addState(mDriverStoppedState, mSupplicantStartedState);
addState(mSupplicantStoppingState, mDefaultState);
addState(mSoftApStartingState, mDefaultState);
addState(mSoftApStartedState, mDefaultState);
addState(mTetheringState, mSoftApStartedState);
addState(mTetheredState, mSoftApStartedState);
addState(mUntetheringState, mSoftApStartedState);
//设置状态机初始模式
setInitialState(mInitialState);
//启动状态机
start();
......
}以上就是WifiService的全部初始化过程，其主要过程分为以下四个部分：
1、在SystemServer中启动WifiService；
2、在WifiService启动过程中创建并初始化WifiServiceImpl；
3、在WifiServiceImpl初始化过程中创建并初始化WifiStateMachine对象；
4、在WifiStateMachine初始化过程中创建各种状态机并启动他们；
1.2、WifiManager的初始化流程
当系统初始化时， 会在Context对象的实现类ContextImpl中注册一些常用的服务，这样就可以在应用内部通过Context对象的getSystemService()方法来获取相应的服务。而WIFI在ContextImpl中注册了WifiManager用于向一般应用提供WIFI的服务：
@ContextImpl.java
registerService(WIFI_SERVICE, new ServiceFetcher() {
public Object createService(ContextImpl ctx) {
IBinder b = ServiceManager.getService(WIFI_SERVICE);
IWifiManager service = IWifiManager.Stub.asInterface(b);
return new WifiManager(ctx.getOuterContext(), service);
}});1、应用可以通过Context对象的getSystemService(Context.WIFI_SERVICE)的方法获取到一个WifiManager的对象用于控制WIFI；
2、WifiManager的创建需要使用ServiceManager的WIFI_SERVICE服务，而这个WIFI_SERVICE就是在WifiService中注册的WifiServiceImpl对象；
下面来看WifiManager的创建过程：
@WifiManager.java
public WifiManager(Context context, IWifiManager service) {
mContext = context;
//这里的mService就是创建WifiManager时传递进来的WifiServiceImpl对象
mService = service;
init();
}
private void init() {
synchronized (sThreadRefLock) {
if (++sThreadRefCount == 1) {
//获取WifiServiceImpl中的Messenger对象
Messenger messenger = getWifiServiceMessenger();
if (messenger == null) {
sAsyncChannel = null;
return;
}
//创建AsyncChannel通道
sHandlerThread = new HandlerThread("WifiManager");
sAsyncChannel = new AsyncChannel();
sConnected = new CountDownLatch(1);
sHandlerThread.start();
Handler handler = new ServiceHandler(sHandlerThread.getLooper());
//与WifiServiceImpl申请建立单向AsyncChannel
sAsyncChannel.connect(mContext, handler, messenger);
try {
sConnected.await();
} catch (InterruptedException e) {
Log.e(TAG, "interrupted wait at init");
}
}
}
}1、用WifiServiceImpl初始化mService对象；
2、向WifiServiceImpl申请单向的AsyncChannel(想要连接AsyncChannel请点击这里)；

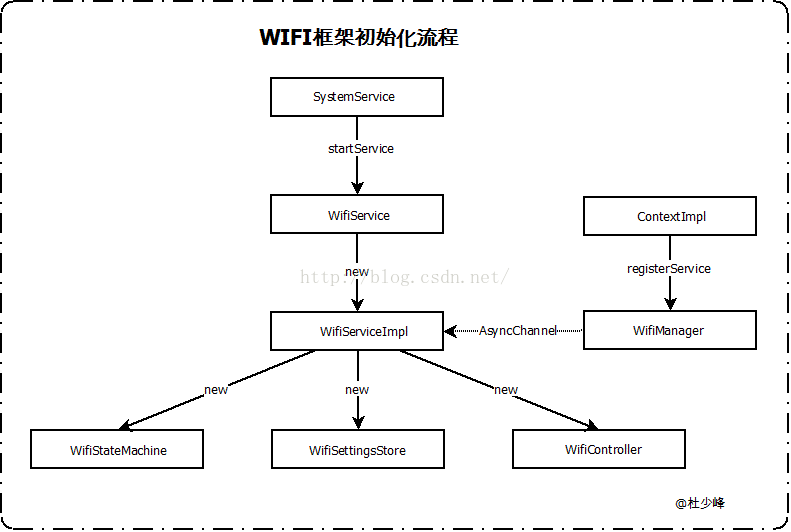

至此，WIFI框架就完成了所有需要初始化的动作，我们用一张流程图来标识该过程：
二、WIFI服务的运作机制
以下是WifiManager提供的几个比较重要的对外接口：
//获取所有网络连接
public List<WifiConfiguration> getConfiguredNetworks() {}
//添加网络连接
public int addNetwork(WifiConfiguration config) {}
//更新网络连接
public int updateNetwork(WifiConfiguration config) {}
//是否支持5Ghz
public boolean is5GHzBandSupported() {}
//是否支持WIFI热点
public boolean isPortableHotspotSupported() {}
//打开关闭WIFI
public boolean setWifiEnabled(boolean enabled) {}
//连接某个WIFI
public void connect(int networkId, ActionListener listener) {}
//断开当前连接
public boolean disconnect() {}
//添加黑名单
public boolean addToBlacklist(String bssid) {}
//清除黑名单
public boolean clearBlacklist() {}为什么要挑选这两个方法呢？是因为这两个方法分别使用两种方式与WifiService进行通讯。
2.1、setWifiEnabled方式
@WifiManager.java
public boolean setWifiEnabled(boolean enabled) {
try {
//直接调用mService的setWifiEnabled方法
return mService.setWifiEnabled(enabled);
} catch (RemoteException e) {
return false;
}
}
2.2、connect方式
@WifiManager.java
public void connect(int networkId, ActionListener listener) {
if (networkId < 0) throw new IllegalArgumentException("Network id cannot be negative");
validateChannel();
//通过AsyncChannel与WifiServiceImpl传递信息
sAsyncChannel.sendMessage(CONNECT_NETWORK, networkId, putListener(listener));
}
2.3、WifiManager小结
我们可以这样理解WifiManager：他是WIFI模块向外部应用透漏出来的接口，其他所有应用都可以通过WifiManager操作WIFI各项功能，但是WifiManager本身并不具备处理请求的能力，而是把所有请求转发给WifiServiceImpl对象，而发送请求的方式就是直接调用或者通过AsyncChannel。
2.4、WifiServiceImpl中对请求的处理
我们继续跟踪上面两个方法的调用流程来查看WifiServiceImpl的处理过程。
先来看setWifiEnabled()方法，该方法是直接由WifiManager调用到WifiServiceImpl中的，其实现如下：
@WifiServiceImpl.java
public synchronized boolean setWifiEnabled(boolean enable) {
//权限检查
enforceChangePermission();
//权限检查
long ident = Binder.clearCallingIdentity();
try {
if (! mSettingsStore.handleWifiToggled(enable)) {
return true;
}
} finally {
Binder.restoreCallingIdentity(ident);
}
//向WifiController发送请求
mWifiController.sendMessage(CMD_WIFI_TOGGLED);
return true;
}下面来看WifiManager中connect()方法的处理，当初WifiManager收到该请求后，通过AsyncChannel的方式向WifiServiceImpl发送CONNECT_NETWORK的请求，那么WifiServiceImpl的接下来就需要在自己的Messenger中处理，而这个Messenger是从getWifiServiceMessenger()中传递给WifiManager的，我们来看是哪个Messenger来处理该请求：
@WifiServiceImpl.java
public Messenger getWifiServiceMessenger() {
//权限检查
enforceAccessPermission();
enforceChangePermission();
//这里的Messenger的Handler是mClientHandler
return new Messenger(mClientHandler);
} @WifiServiceImpl.java
public WifiServiceImpl(Context context) {
......
HandlerThread wifiThread = new HandlerThread("WifiService");
wifiThread.start();
mClientHandler = new ClientHandler(wifiThread.getLooper());
} private class ClientHandler extends Handler {
ClientHandler(android.os.Looper looper) {
super(looper);
}
@Override
public void handleMessage(Message msg) {
switch (msg.what) {
case WifiManager.CONNECT_NETWORK:
case WifiManager.SAVE_NETWORK: {
WifiConfiguration config = (WifiConfiguration) msg.obj;
int networkId = msg.arg1;
if (msg.what == WifiManager.SAVE_NETWORK) {
}
if (msg.what == WifiManager.CONNECT_NETWORK) {
if (config != null) {
//配置config
if (config.networkId == WifiConfiguration.INVALID_NETWORK_ID) {
config.creatorUid = Binder.getCallingUid();
} else {
config.lastUpdateUid = Binder.getCallingUid();
}
}
}
if (config != null && config.isValid()) {
//将请求发送给WifiStateMachine
mWifiStateMachine.sendMessage(Message.obtain(msg));
} else if (config == null && networkId != WifiConfiguration.INVALID_NETWORK_ID) {
mWifiStateMachine.sendMessage(Message.obtain(msg));
} else {
if (msg.what == WifiManager.CONNECT_NETWORK) {
replyFailed(msg, WifiManager.CONNECT_NETWORK_FAILED, WifiManager.INVALID_ARGS);
} else {
replyFailed(msg, WifiManager.SAVE_NETWORK_FAILED, WifiManager.INVALID_ARGS);
}
}
break;
}
}
}
}其实WifiServiceImpl对请求的处理与WifiManager类似，他本身并不具备处理事物的能力，只是将请求分类后交由不同的处理者去处理。

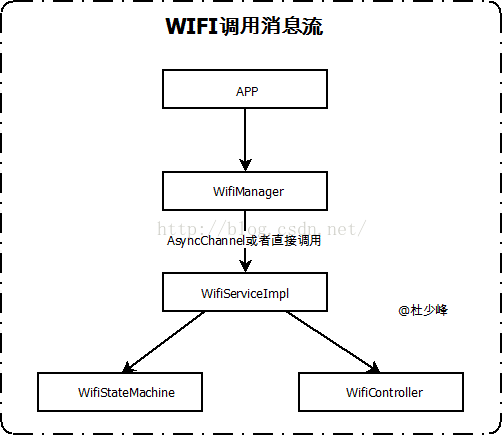

以上就是整个WIFI框架的初始化以及内部消息处理机制，下面用一张图来标识WIFI内部的消息流：
