概述

1. NB-IOT的技术优势，广覆盖，NB-IOT与GPRS和LTE相比较，最大链路预算提升了20dB，相当于提升了100倍，即使在地车车库、地下室、地下管道等普通无线网络信号难以到达的地方也容易覆盖到。

2. 20dB和倍数的关系，20dB=10lg(100)，所以是100倍的关系，其实是把倍数乘法，换成了加减法的换算。

3. 首先NB-IOT有4中模式，连接状态，空闲状态，PSM状态，eDRX状态。

4. 以应用场景来说，NB-IOT（简称NB）的上行数据传给核心网之后，NB进入空闲状态，此时开启一个激活定时器，定时器的时间由核心网和NB协商决定。激活定时器超时之后，NB进入PSM状态。在此状态下NB的射频被关闭，相当于关机，但是核心网还保留着NB的信息，当NB从PSM唤醒之后进入连接状态（不需要再次进行附着建立）。

在PSM状态下，下行数据不可达，那核心网就是要下发怎么办，此时需要服务网关缓存下行数据并延迟，等NB从PSM唤醒之后，再下发这条数据。那么NB被唤醒有2种方式，第一是NB需要上行发数据的时候，第二是TAU定时器超时，注意TAU和激活定时器是2个不同的定时器。TAU定时器的用途是NB必须多久上报一次，类似心跳。

进入PSM状态，NB不再接收寻呼消息和下行数据，看起来NB和核心网失去连接，但是NB仍然注册在核心网上（核心网还保留着NB的信息）。

PSM的优点是可进行长时间的睡眠，缺点是不能马上收到核心网的下行数据（下行实时性差），主要用在远程抄表等对下行数据实时性要求不高的产品。但是物联网和手机需求不同，手机的话需要随时监听基站的呼叫请求，要不别人找不到你，但是物联网大部分就是要上行数据，比如抄表，只要把每个月的用电量传上去就可以。

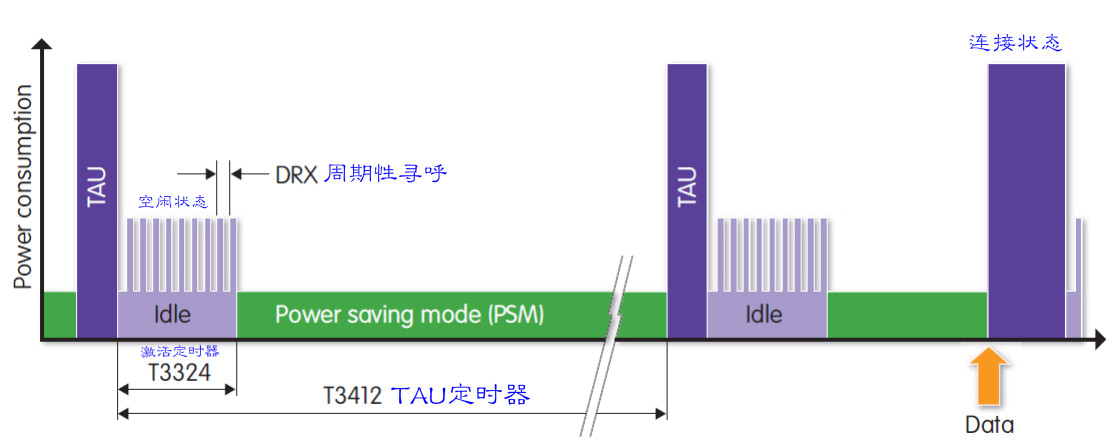

在下图中，T3412就是TAU定时器，T3324就是激活定时器。DRX就是周期性寻呼的时间，在空闲状态下，还支持周期性寻呼。在周期性寻呼之间，功耗是多少？

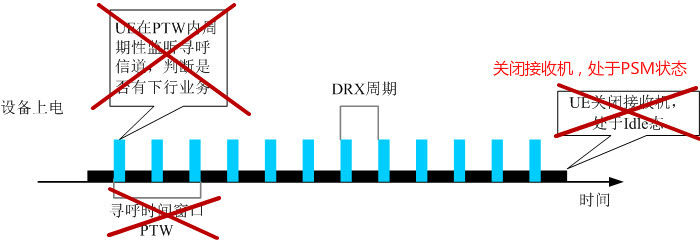

5. DRX：discontinuous reception，不连续接收模式。对下行业务时延要求高，如路灯，数据有3种信道，寻呼信道，广播信道，数据信道，DRX就是NB周期去监听寻呼信道，判断是否有下行业务。为啥不在PTW结束之后立即进入PSM状态（不都不监听了么）？关闭接收机之后不应该是PSM状态吗？目前看来只有在eDRX状态才有PTW的概念，所以下图存在3个错误。

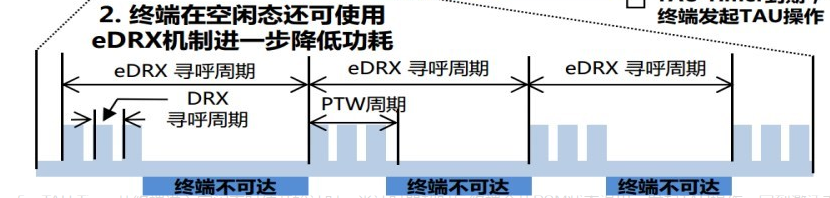

6.eDRX主要目的是支持更长周期的寻呼监听，从而达到省电的目的，在下行数据发送频率小时，通过核心网和NB协商配合，NB跳过大部分的寻呼监听，从而达到省电的模式。eDRX：Extended idle mode DRX，扩展不连续接收模式。对下行业务时延有较高要求，可根据设备是否处于休眠状态缓存消息或者立即下发消息，如智能穿戴设备。在这里的寻呼时间窗口PTW不太明白？在eDRX的处于不监听的状态的时间，是空闲状态，还是PSM状态，功耗多少？

7. eDRX是每隔一段时间去监听一次（eDRX比DRX拥有更长的寻呼周期，只是增加了DRX的时间），还是每隔一段时间去监听PTW的时间（监听3次）？PTW和激活定时器的区别是什么？若干个DRX寻呼周期组成一个寻呼时间窗口(PTW)，寻呼时间窗口可由定时器设置，范围为2.56s~40.96s，取值大小决定了窗口的大小和寻呼的次数，看起来每隔一段时间去监听PTW的时间。
