Matlab与NI VeriStand联合仿真环境搭建
首先需要注意VeriStand与Matlab版本间的兼容性问题,可以点击官方链接https://www.ni.com/zh-cn/support/documentation/compatibility/17/veristand-version-compatibility.html查看。

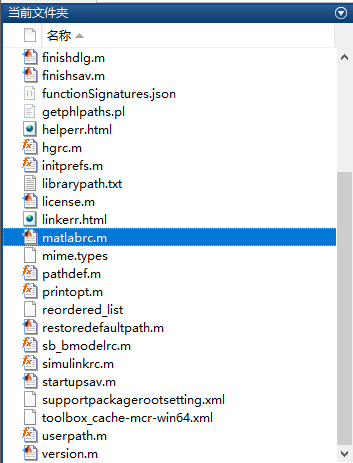

(1)以管理员身份运行Matlab(如果不是,后面的操作可能不被允许),将Matlab中当前路径改为 Matlab安装路径toolboxlocal,比如在这里我是 C:Program FilesMATLABR2014btoolboxlocal,找到其中的matlabrc.m文件,双击打开;
(2)在 此电脑 中全局搜索NIVeriStandAddPaths.m,定位到该文件;
(3)在matlabrc.m文件的末尾新添加2行:
- 第1行:
addpath(NIVeriStandAddPaths.m文件的上一级文件夹);

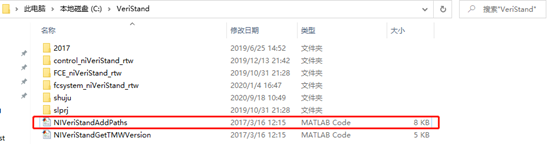

比如我这里是:
所以是:addpath('C:VeriStand');
- 第2行:
NIVeriStandAddPaths;
(4)添加完成后,保存并运行,然后退出;
(5)再次打开Matlab,命令行窗口出现:
说明成功,此时就可以在Simulink的Library Browser中找到VeriStand模块。
