海思前摄适配

简述

SDK 版本:Hi3559V200_MobileCam_SDK_V1.0.1.3
基于 dashcam 的 rearview 产品形态适配 c2395 sensor.

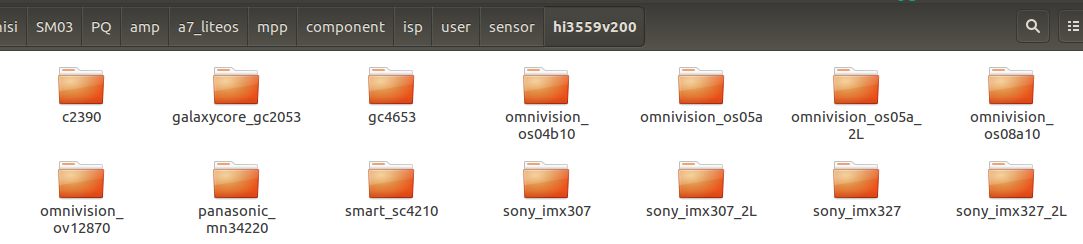

1、把 c2390 驱动文件夹放到目录Hi3559V200_MobileCam_SDK_V1.0.1.3/amp/a7_liteos/mpp/component/

isp/user/sensor/hi3559v200/下,然后进入 c2390/文件夹 make 一下,确保Hi3559V200_MobileCam_SDK_V1.0.

1.3/amp/a7_liteos/mpp/lib/下生成了 libsns_c2390.a、libsns_c2390.so,否则后面 make all 编译可能会提示找不到 sensor 库。

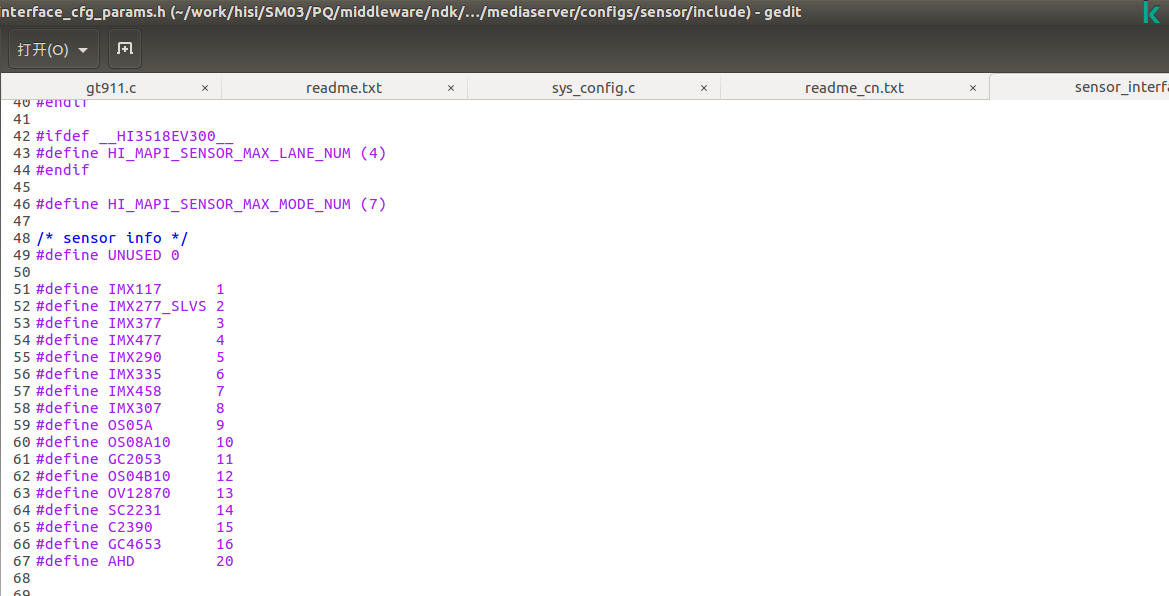

2、 Hi3559V200_MobileCam_SDK_V1.0.1.2/middleware/ndk/code/mediaserver/configs/sensor/include/

sensor_interface_cfg_params.h 中增加 sensor 宏定义

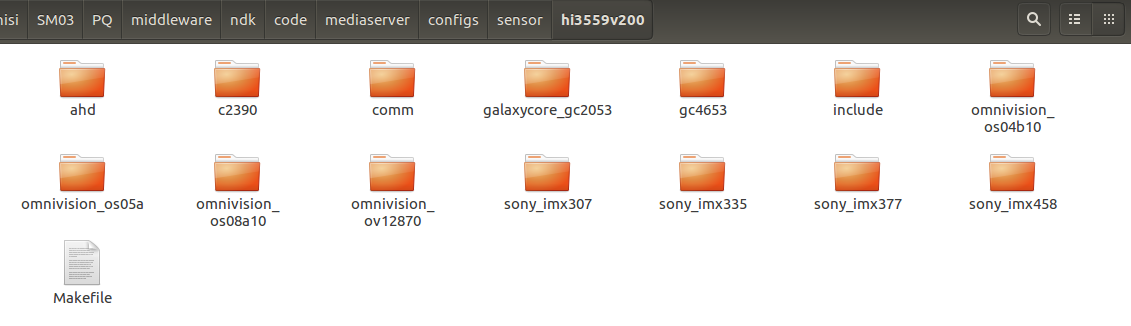

3、 把 cista_c2390 目录放到 Hi3559V200_MobileCam_SDK_V1.0.1.3/middleware/ndk/code/
mediaserver/configs/sensor/hi3559v200/

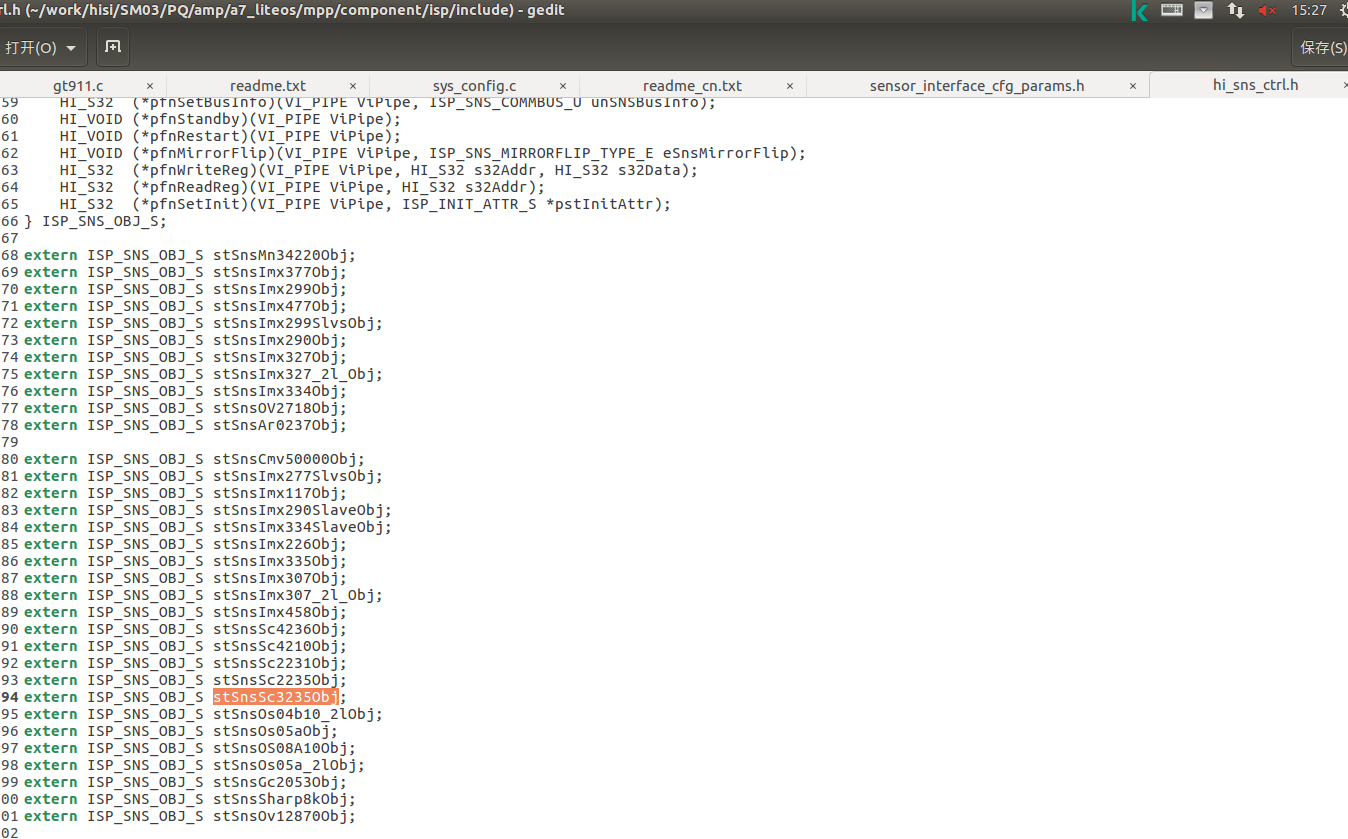

4、分别给下面 2 个头文件增加 stSnsc2390Obj 外部声明

hi3559v200_mobilecam_sdk_v1.0.1.3ampa7_liteosmppincludeHi_sns_ctrl.h hi3559v200_mobilecam_sdk_v1.0.1.3ampa7_liteosmppcomponentispincludeHi_sns_ctrl.h

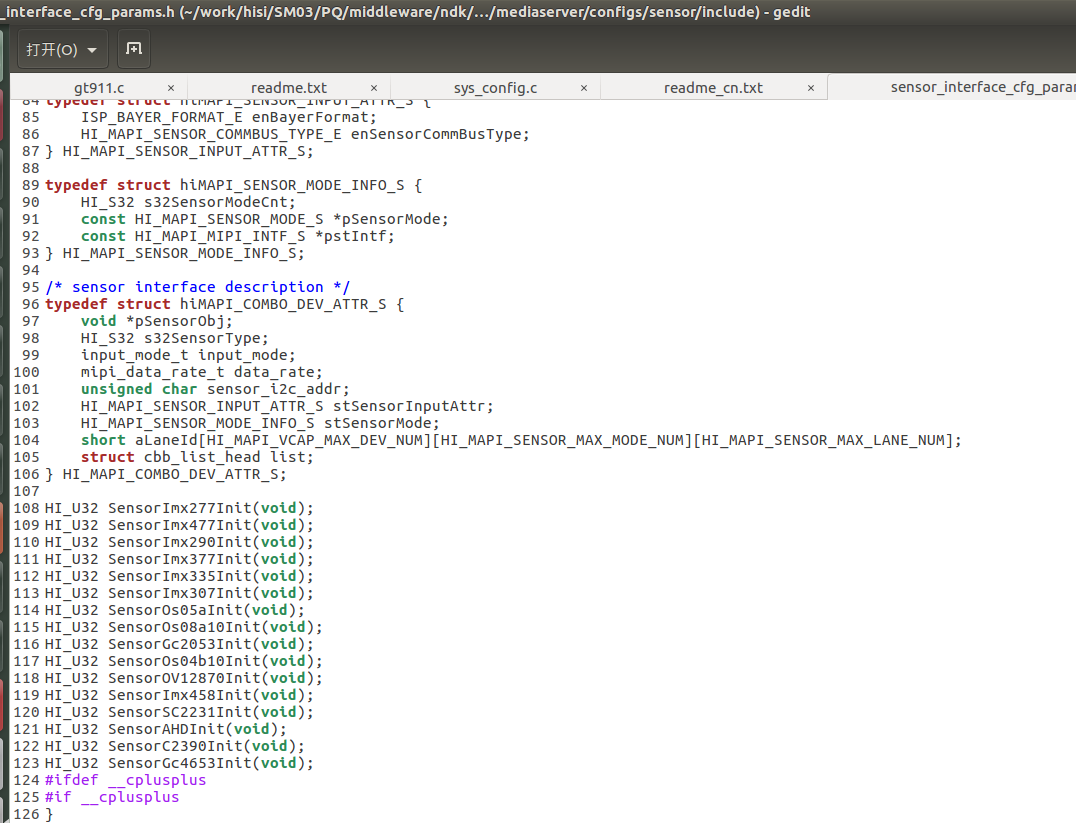

5、增加 c2390 初始化函数声明hi3559v200_mobilecam_sdk_v1.0.1.3middlewarendkcodemediaserver

configssensorinclude Sensor_interface_cfg_params.h

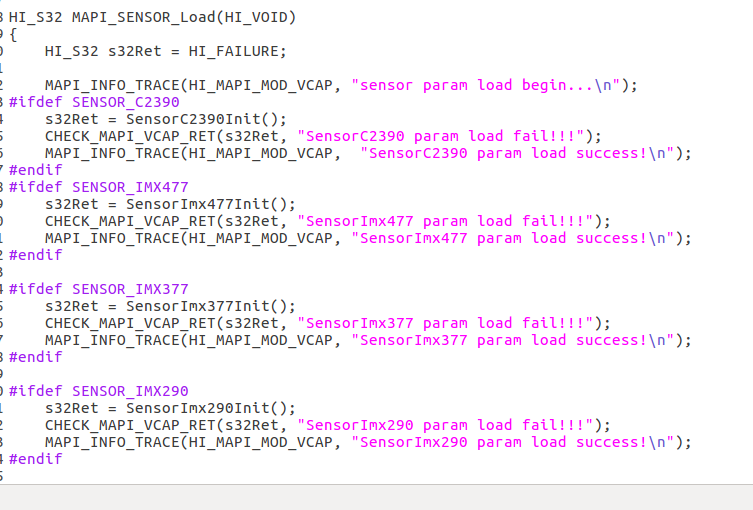

6、增加 c2390 注册函数 hi3559v200_mobilecam_sdk_v1.0.1.3middlewarendkcodemediaserverconfigs

sensorhi3559v200commregister_sensor/Register_sensor.c

7、检查 Comm_sensor_intf_cfg_params.c 文件中 clk,i2c,rst 是否与硬件连接匹配,需要根据实际连线来配置,

Hi3559V200 SOC 提供两个 sensor 时钟源,分别为:SENSOR_CLK0、SENSOR_CLK1、编号分别为 0、1。用户需要

根据实际的硬件连线去配置每个 Sensor的时钟源,没有用到的写-1。
hi3559v200_mobilecam_sdk_v1.0.1.3middlewarendkcodemediaserverconfigssensorhi3559v200commsensor_intf_comm_paramsComm_sensor_intf_cfg_params.c

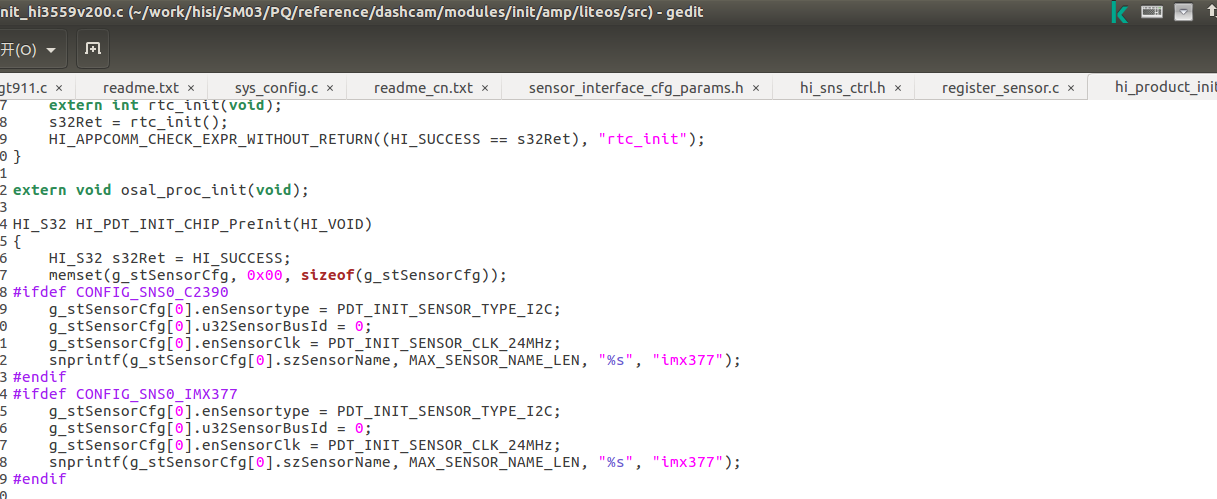

8、初始化 sensor 属性hi3559v200_mobilecam_sdk_v1.0.1.3referencedashcammodulesinitampliteos

srcHi_product_init_hi3559v200.c 中函数 HI_S32 HI_PDT_INIT_CHIP_PreInit(HI_VOID).
注意:

​ Hi_product_init_hi3559v200.c 文件在每种产品形态下都有一个,请修改对应产品形态下的文件.防止遗漏及用 samplecam 去 debug,建议在 actioncam,dashcam,samplecam 下都修改.u32SensorBusId 与 i2c 连接一致,

enSensorClk=24MHz

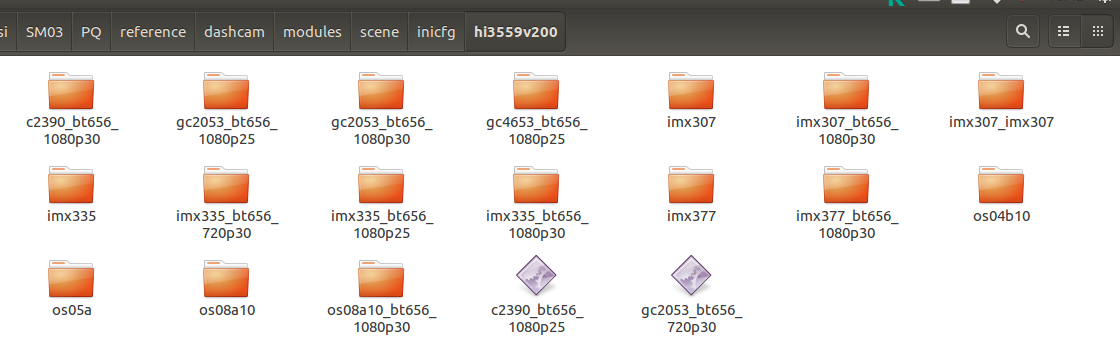

9、把 c2390_bt656_1080p30 目录放到对于产品形态 scene 配置目录,这里以 dashcam 为例: 目录路径:

Hi3559V200_MobileCam_SDK_V1.0.1.3/reference/dashcam/modules/scene/inicfg/hi3559v200/

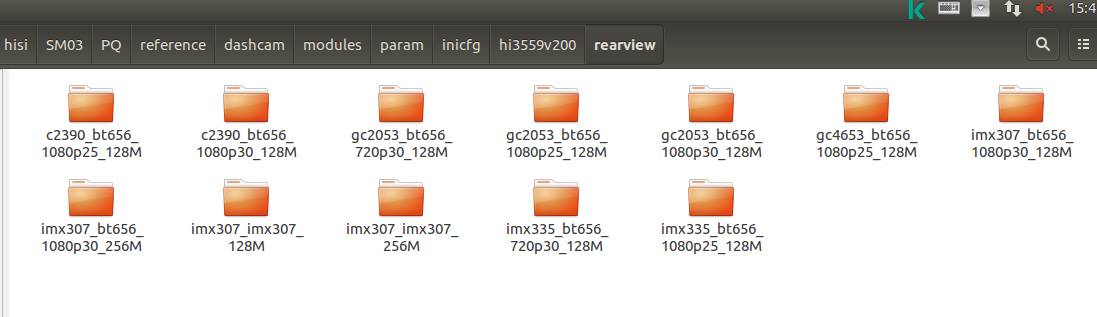

10、把 c2395_bt656_1080p30_128M 目录放到对应产品形态 param 里面,以 dashcam 的 carrecorder 为
例,路径:
Hi3559V200_MobileCam_SDK_V1.0.1.3/reference/dashcam/modules/param/inicfg/hi3559v200/rearview

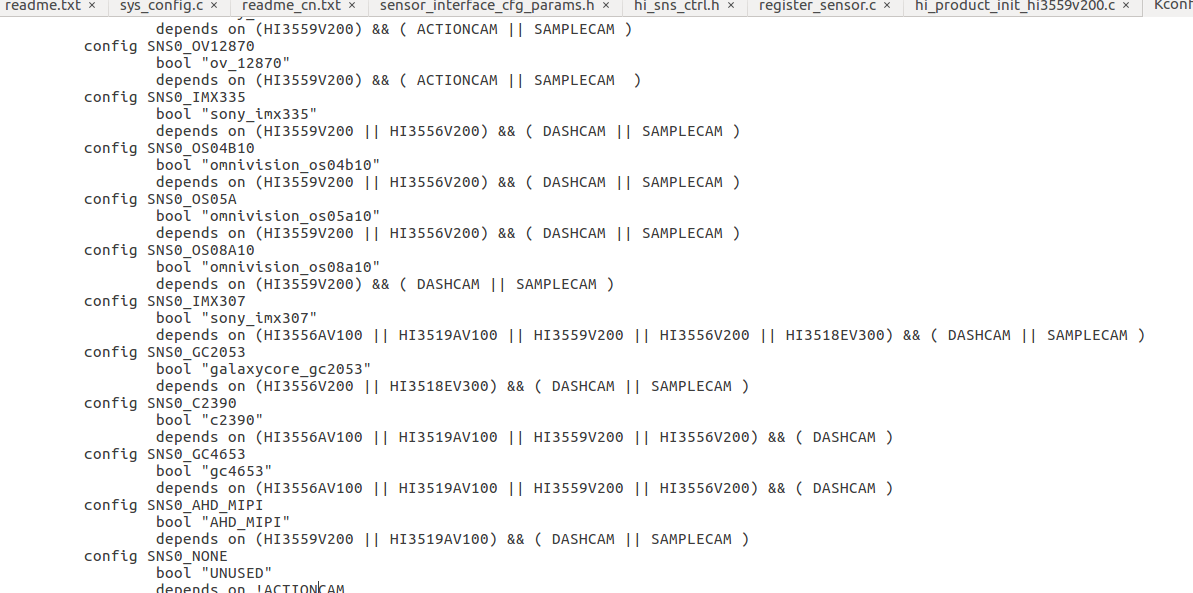

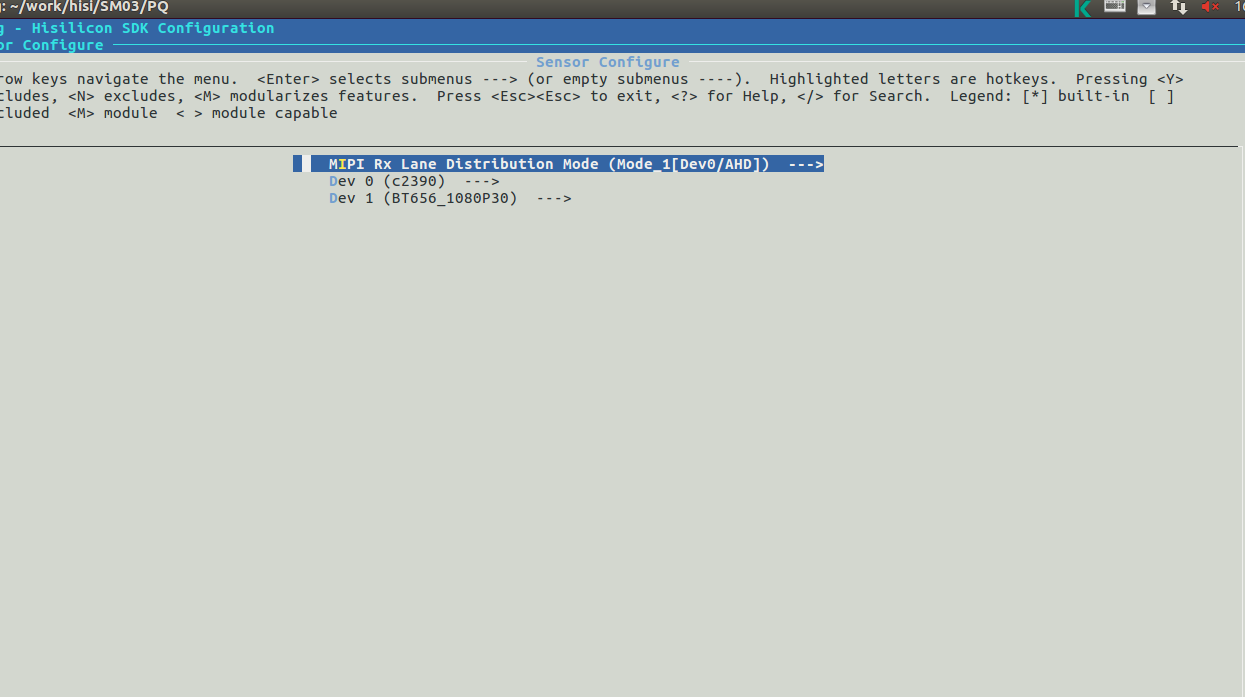

11、Hi3559V200_MobileCam_SDK_V1.0.1.3buildKconfig.board 文件,在“Sensor Configure”对应的 Dev 下,添加 sensor 型号

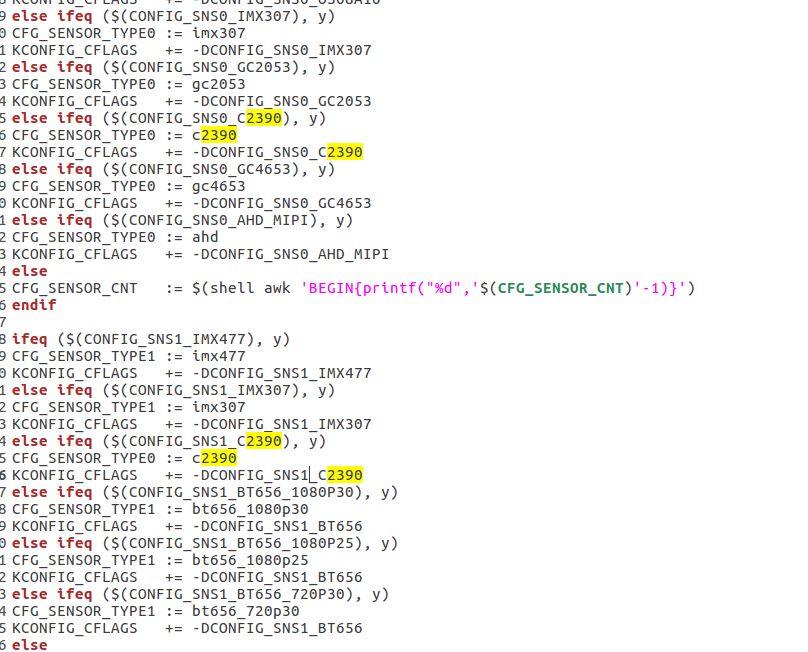

12、build/kconfig.mak 文件,在 Sensor Type 节添加对应 sensor 类型字符串CFG_SENSOR_TYPEx(用于指定 param/scene 配置文件目录)以及对应 sensor 编译宏;
说明:

​ x:表示 sensor 编号,比如对于 Hi3559v200,sensor 编号范围为[0,2];

​ param/scene 配置目录名为有效 sensor 的组合,比如双 c2395,对应目录名为 c2390_c2390

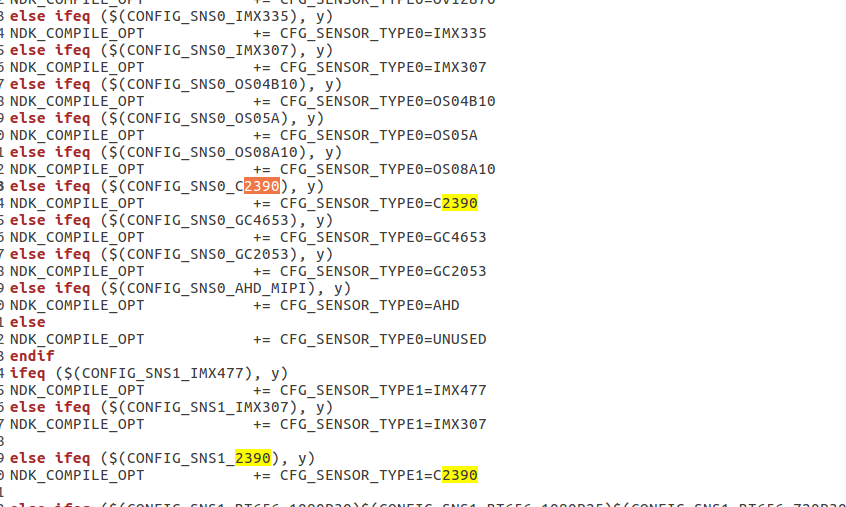

13、build/base.mak 文件,在 NDK Configure 节增加新 sensor 编译选项适配.

14、在 menuconfig 中选择 C2390,然后 make all
注意:改变 sensor 了,请先 make clean

15、编译成功后在如下路径生成烧录文件:Hi3559V200_MobileCam_SDK_V1.0.1.3/reference/out/

hi3559v200_dashcam_carrecorder_demb_c2390_bt656_1080p30/burn/spinor.使用海思提供的 hitool 工具烧录即可.
