在嵌入式linux设备中,uboot的最终目的就是启动kernel。对于uboot而言，没有人把它引导起来，所以uboot首先需要把自己加载起来，然后再去引导kernel的启动，这也就可以大致的分为Uboot启动的第一阶段和第二阶段。具体内容可以参考博客《序言和目录》

(一)start.S第一阶段启动总结

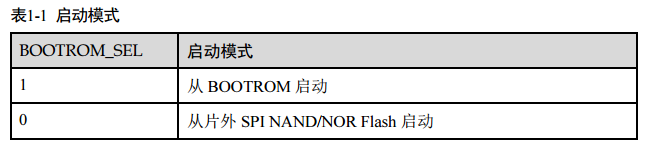

    在海思hi3251a官方的《Hi3521A_PINOUT_CN》手册上有上电锁存管脚BOOTROM_SEL，这个是引脚用来定义是从BOOTROM启动还是从spi flash启动 。

(1)BOOTROM启动

    当启动模式为从 BOOTROM 启动时，海思的BOOTROM的程序会去初始化串口，然后与海思的HiBurn工具建立通信，如果能建立通信，则启动HiBurn升级uboot程序流程，如果不能与HiBurn建立连接，等待一段时间之后它就转去从外部的spi flash启动

(2)HiBurn 烧入原理

    HiBurn烧入的基本原理是，HiBurn工具与BOOTROM程序建立连接之后，先下载uboot程序的开始4KB数据到海思芯片的内部RAM，然后通过下载的那一小部分uboot代码去初始化外部的DDR，如果DDR初始化成功，HiBurn再将剩下的uboot程序下载到外部的DDR中去，最后是在DDR中启动uboot,如果要进行烧入操作，是通过DDR中的Uboot程序，发送uboot命令将DDR中的uboot程序烧入到外部的flash中去，这样就实现了uboot程序的升级。

(3)spi flash启动

    海思的hi3521a芯片支持从 SPI NOR Flash 和 SPI NAND Flash 直接启动，它的启动也就是我们start.s中的大部分实现。主要做的工作有：

1. 初始化CPU相关功能(关缓存，关MMU,设置SVC模式等)
2. 将异常中断向量表重定向到内部RAM
3. 将uboot代码重定向到外部DDR中
4. 设置栈空间
5. 清空BSS段
6. 最后调用C语言接口去执行C语言代码实现第二阶段的启动。

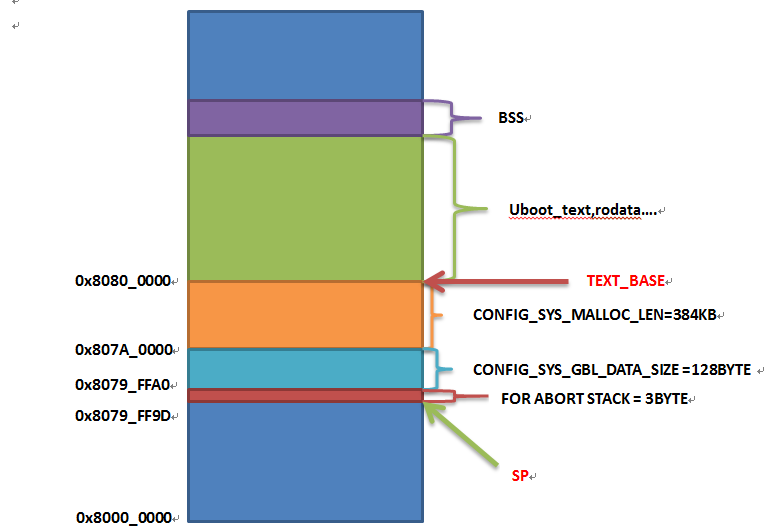

第一阶段在执行之后，在DDR中的映射空间的数据分布如下：

 (二)start_armboot第二阶段启动总结

在uboot的启动的第二阶段，主要做的是：

1. 初始化变量和结构体
2. 重定向环境变量
3. 初始化堆管理器
4. 初始化环境变量
5. 进入命令处理循环

    在命令处理循环中，默认Uboot是超时等待用户命令输入,如果有检测到命令的输入，则执行相应的命令，如果超时没有命令输入，uboot默认执行的bootm命令进行kernel启动引导。
    这里涉及到两个比较总要的点：环境变量的重定向和uboot命令处理。

(1)环境变量重定向

    在uboot第二阶段的时候,uboot会去检测flash中环境变量的地址中环境变量是否有效，如果有效，则使用flash中的环境变量值来初始化uboot运行中的环境变量，如果flash中的环境变量无效，则使用默认的环境变量来初始化运行中的uboot。在uboot的用户命令操作过程中，如果有对环境变量进行修改，都是修改的内存中的那一份环境变量，如果要将修改的环境变量保存到flash中去，则需要运行命令saveenv.

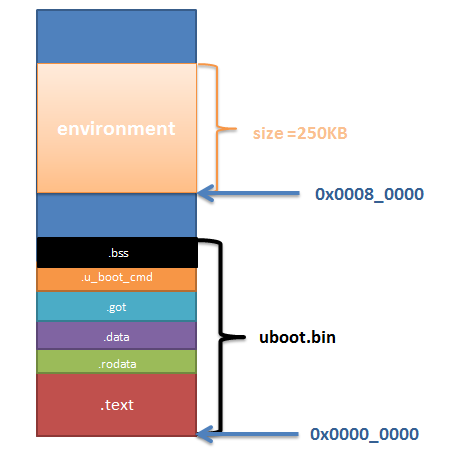

    uboot在flash的分布如下：

    uboot.bin烧入到flash的0地址位置,boot.bin里面的数据就是按我们连接脚本中的数据那样分布。在0x80000（512KB）开始的位置就是环境变量的在flash的位置,其大小为256KB。

(2)uboot命令处理

    在启动的最后阶段，就是执行uboot的bootm命令，主要就是uboot将kernel程序从flash中复制到内存去，然后就是检验kernel镜像文件的有效性，设置uboot传递给kernel的参数，设置kernel启动的环境(比如关缓存，关中断，CPU处于SVC模式等)，最后就是通过一个函数指针指向kernel的启动地址，调用该函数实现uboot到kernel的运行。在这个过程中，启动参数和机器码同时传递给kernel,关于参数传递，实际在这里是通过寄存器间参数的地址传递给了kernel。

(3)参数传递

    C语言进行函数调用的时候，常常会传递给被调用的函数一些参数，对于这些C语言级别的参数，被编译器翻译成汇编语言的时候，就要找个地方存放一下，并且让被调用的函数能够访问，否则就没发实现传递参数了。对于找个地方放一下，分两种情况。

    一种情况是，本身传递的参数就很少，就可以通过寄存器传送参数。因为在前面的保存现场的动作中，已经保存好了对应的寄存器的值，那么此时，这些寄存器就是空闲的，可以供我们使用的了，那就可以放参数，而参数少的情况下，就足够存放参数了，比如参数有2个，那么就用r0和r1存放即可。（关于参数1和参数2，具体哪个放在r0，哪个放在r1，就是和APCS中的“在函数调用之间传递/返回参数”相关了，APCS中会有详细的约定。感兴趣的自己去研究。）

    另外一种情况是，如果参数太多，寄存器不够用，那么就得把多余的参数堆栈中了。即，可以用堆栈来传递所有的或寄存器放不下的那些多余的参数。

                                                                                               完

                                                                                         2019.12.06
