SDI: 数字分量串行接口

HD-SDI：高清数字分量串行接口

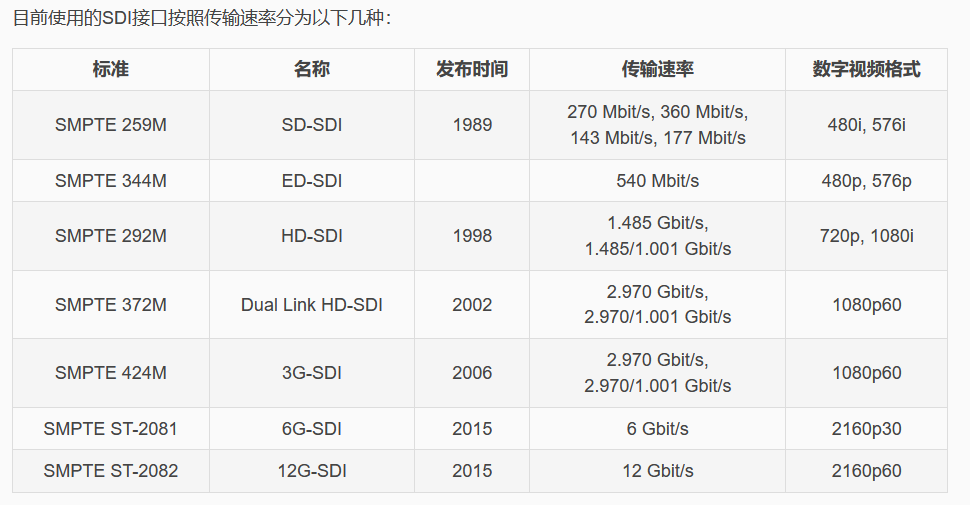

1. SDI接口分类

高速率可往下兼容

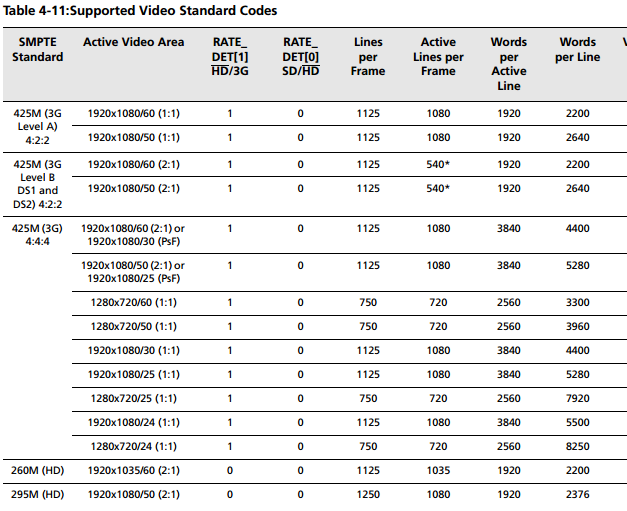

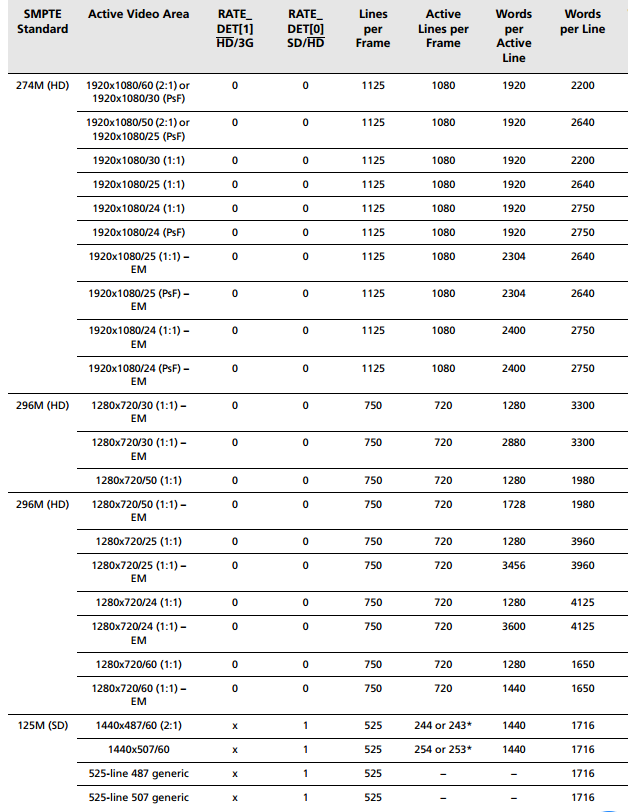

2. SDI各类标准数据

3. 概述

（1）SD-SDI

SD-SDI(270Mbp，SMPTE259M)

（2）HD-SDI

高清数字分量串行接口

HD-SDI是实时无压缩的高清广电级摄像机，是安防监控领域的又一科技进步，为监控中心提供高清晰的图像来源的设备。HD-SDI摄像机，是基于SMPTE（电影与电视工程师协会）串行链路标准，通过75欧姆同轴电缆来传输未压缩的数字视频的一种高清实时摄像机。

随着1080i和720P等高清晰（HD）视频标准的出现，对接口进行了调整以处理更高的1.485Gbps数据速率，1.485-Gbps串行接口通常被称为HD-SDI接口，由SMPTE292M进行定义，它使用同样的75欧姆同轴电缆。

HD-SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，

信号速率从19.4Mbps到1.485Gbps

支持

SMPTE292

SMPTE259M

SMPTE297M

SMPTE305M

SMPTE310M

以及DVB-ASI（EN50083-9）

等数字电视格式的信号,满足工业级产品的要求.

（3）3G-SDI

一直被广电行业广泛应用，随着安防行业的不断发展，

它的高速率无压缩数字的优势逐渐被挖掘，目前市场上已推出了大量的3G-SDI系列产品，包括SDI转换设备、SDI数字切换矩阵设备以及SDI分配器等。这些设备均采用3G信号，同时也可兼容1.5G信号，进行长距离传输，来满足用户多样化的需求。

SMPTE批准了名为SMPTE424M的新标准，在同样的75欧姆同轴电缆上，SDI数据速率加倍，达到了2.97Gbps。这一新标准也称为3-Gbps（3G）SDI，支持1080P和数字影院等分辨率更高的图像质量。

目前，速率最高的数字产品为7K-SDI。

3G-SDI超高清数字视频光端机是HD-SDI光端机的升级版，信号格式从19.4Mbps到2.97Gbps,

系统支持符合

SMPTE424M

SMPTE292M

SMPTE259M

SMPTE297M，

SMPTE305M，

SMPTE310M,

以及DVB-ASI（EN50083-9）

等数字电视格式的信号。

（4）12G-SD

12G-SDI定义的是12 Gbit/s的传输速率，其带宽是普通HD-SDI的8倍，

能够支持高达4Kp60分辨率和更高比特率的SDI信号，因此也能够兼容HD/3G-SDI等之前的标准。

12G-SDI有三种连接方式，包括单链路12G-SDI、双链路6G-SDI和四链路3G-SDI。

12G-SDI是一种面向2160p*60p（俗称真4K）应用的传输光，

12G-SDI可以将度4根传输3G-SDI信号的线整合为一根，直接传输4K的音视频。

对应着每秒60帧画面的刷新，有了12G-SDI，一根线可以解决4K的传输，

这样，需要的问线和成本少了，系统更加简单，画质也更有保障。

市面上的高清4K专业摄像机大多使用4路BNC同时传送12G-SDI信号，主流的医疗内窥镜和显示器也多为4链路的。

随着技术的发展，目前也有一些摄像机拥有12G-SDI输出接口，例如索尼PXW-Z280手持一体机，这样只需要一根满足12G-SDI传输标准的SDI线，就能够直接传输4Kp60的画面。

12G-SDI可向下兼容3G/HD/SDMADI, DVB-ASI, SD-SDI, HD-SDI, 3G-SDI, 6G UHD–SDI等信号格式，支持SMPTE ST 2082-1, SMPTE ST 2081-1, SMPTE ST 424, SMPTE ST 292-1, SMPTE ST 259, DVB-ASI(270M)以及MADI(125M)信号。

4. 还有几个问题

（1）各种标准对应的采样率是如何？？

  4：4：4？   4：2：2？

（2）上述各类标准数据表里面如何区分隔行和逐行？？

   还是说都是逐行？？

（3）SDI转成bt1120对应的PCLK时钟是否有对应呢？

bt1120时钟：

                        13.5Mhz

                        74.25Mhz

                        148.5Mhz

是否正好对应SDI标准的三种传输速率呢？

        SD-SDI(270Mbp，SMPTE259M)

        HD-SDI(1.485Gbps,SMPTE292M)

        3G-SDI(2.97Gbps,SMPTE424M)
