汇编51单片机、ADC0832测电阻、LCD1602显示

上单片机课程的老师要求用汇编写程序，看到网上用C的比较多，希望对想用汇编做东西的人有些帮助。

先了解汇编程序、51单片机、ADC0832接收数据时序、LCD1602显示原理再理解程序比较好。这些模块的资料CSDN上已经有很多人发过了。想要理解的百度一下或者在本站搜索就可以。

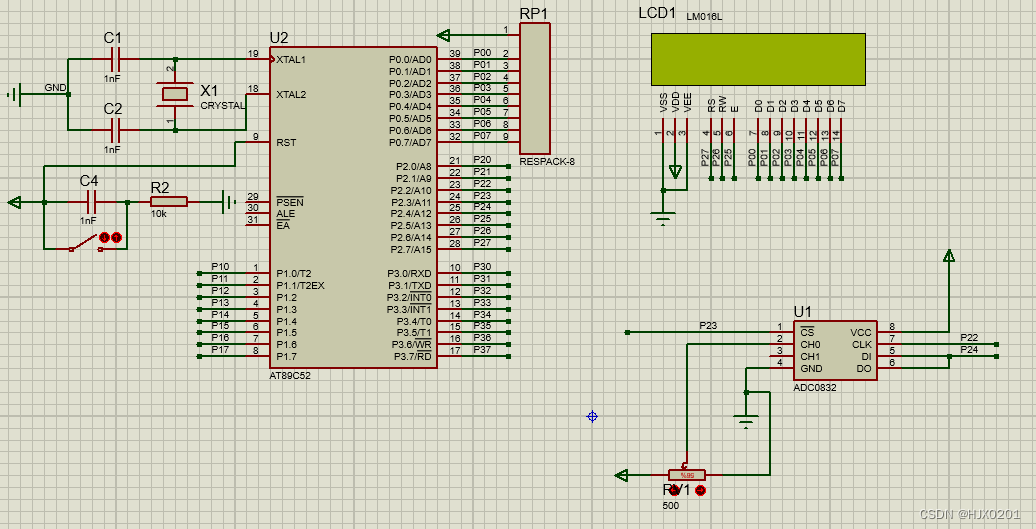

仿真图：

程序：

   AD_CLK EQU P2.2
   AD_DAT EQU P2.4
   AD_CS  EQU P2.3

   AD_TEMP   EQU   2FH    ;AD采样值存放单元

   RS BIT P2.7
   RW BIT P2.6
   EN BIT P2.5

ORG 0300H
AJMP MAIN

MAIN: mov a,#00h
      mov b,#00h

AD_CONV:
            SETB AD_CS          ;一个转换周期开始
            CLR  AD_CLK
            CLR  AD_CS          ;CS置0，片选有效
            SETB AD_DAT         ;DI置1，起始位
            SETB AD_CLK         ;第一个脉冲
            CLR  AD_DAT         ;在负跳变之前加一个DI反转操作
            CLR  AD_CLK
            SETB AD_DAT         ;DI置1，设为单通道
            SETB AD_CLK         ;第二个脉冲
            CLR  AD_DAT
            CLR  AD_CLK
            CLR  AD_DAT         ;DI置0，选择通道0
            SETB AD_CLK         ;第三个脉冲
            SETB AD_DAT
            CLR  AD_CLK
            NOP
            NOP
            SETB AD_CLK         ; 第四个脉冲

            MOV  R1,#08H        ;计数器初值，读取8位数据，

AD_READ:    CLR  AD_CLK         ;下降沿
            MOV  C,AD_DAT       ;读取DO端数据
            RLC A               ;C移入A，高位在前
            SETB AD_CLK         ;下一个脉冲
            DJNZ R1,AD_READ     ;没读完继续
            SETB  AD_CS
            MOV AD_TEMP,A       ;转换结果存入AD_TEMP


MOV B,#51     ;B=51,A=254 本来#33h     255/5	   255/10
DIV AB
ADD A,#'0'
MOV R5,A
;-------------------------------
     MOV A,B         ;A= B=50
	 MOV B,#0AH      ;A=50,B= 10
	 MUL AB          ;A=244,B=1=256(因为计算后B保存高位，111110100＝100000000＋11110100＝256＋244）
	 ADD A,B         ;A=245,加B是因为b的值除以51后余数为1，要加入低位中进行计算，否则会漏掉一些数
	 MOV R0,A        ;保存低位的值，因为后面要用A
	 MOV A,#05H      ;A=5,B=1将A赋值为5，是因为B是高位，B=1实际是B=100000000=256除以51后为五
	 MUL AB          ;A=5,B=0
	 MOV R1,A        ;这个5的值是小数点后的一部分，还可能因为最开始A输入的值的不同而等于零，A的实际的数字是以A＝０ｘＦＥ计算所得
	 MOV A,R0        ;A=245,B=0;
	 MOV B,#33H      ;A=245,B=51
	 DIV AB          ;A=4,B=41
	 ADD A,R1

ADD A,#'0'
MOV R4,A
;-------------------------------

     MOV A,#0AH      ;A=10,B=41
	 MUL  AB         ;A=9A=154,B=1=256
	 ADD A,B         ;A=9B=155,B=1=256
	 MOV R0,A        ;A=155,R0=155
	 MOV A,#05H      ;A=5,B=1
	 MUL AB          ;A=5,B=0
	 MOV R1,A        ;R1=A=5,B=0
	 MOV A,R0        ;A=155,B=0
	 MOV B,#33H	     ;A=155,B=51=0X33
	 DIV  AB         ;A=3,B=2
	 ADD A,R1       ;R1=8

ADD A,#'0'
MOV R3,A
;----------------------------------

LCD1602:
        CALL INIT
     	MOV A ,#40H
		CALL XML
		CALL WRITE_ZFC
		MOV A ,#80H
		CALL XML

	    MOV A,#'R'
		CALL XSJ

		mov a,#':'
		call xsj

		MOV A ,R5
		CALL XSJ

		MOV A,R4
		CALL XSJ

		MOV A,R3
		CALL XSJ

		CALL DELAY1
		CALL DELAY1
		CALL DELAY1
		CALL DELAY1

		JMP $


XML: 	    CLR RS
			CLR RW
			CLR EN
			MOV P0 ,A
			CALL DELAY
			SETB EN
			CALL DELAY
			CLR EN
			RET

XSJ:	    SETB RS
			CLR RW
			CLR EN
			MOV P0 ,A
			CALL DELAY
			SETB EN
			CALL DELAY
			CLR EN
			RET
INIT:
            CALL DELAY
			MOV A,#38H
			CALL XML
			MOV A,#0CH
			CALL XML
			MOV A,#06H
			CALL XML
			MOV A,#01H
			CALL XML
			RET

WRITE_ZFC:	MOV R0 ,#48

DELAY:  MOV R6 ,#25
D2: 	MOV R7,#18
		DJNZ R7 ,$
		DJNZ R6 ,D2
		RET

DELAY1: MOV R6 ,#200	     ;按键延时
D3: 	MOV R7,#200
		DJNZ R7 ,$
		DJNZ R6 ,D3
		RET
END

说明：理解ADC0832，注重接收数据时序问题，其实ADC0832接收的是电压模拟量，然后转化为数字量并将数据发送给MCU。对于8位二进制数据而言对应最大的十进制数位255，假设提供的滑动变阻器最大阻值为500，那么接收到的数据（假设为255）除以51可以得到百位（得到5），同理其他最大阻值不同的滑动变阻器，修改相应的除数。其原理就是将电压映射到电阻的函数关系。分别用不同的寄存器或地址存储百位、十位、个位，然后将数据给LCD1602显示。
