一、UART基础知识

UART 是一种采用异步串行通信方式的通用异步收发传输器
UART串口通信需要两根信号线来实现，一根用于串口发送，另外一根负责串口接收

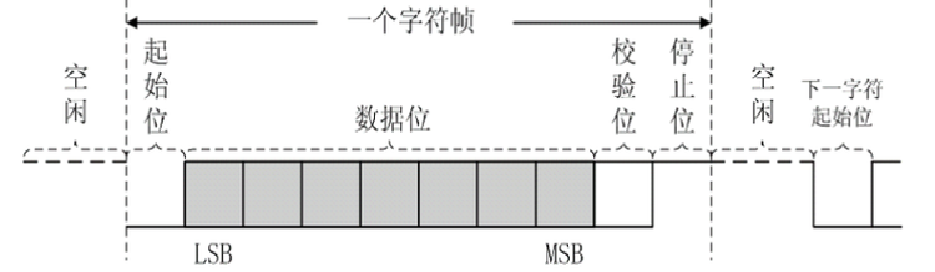

在这里插入图片描述
传输速率:串口通信的速率用波特率表示,常用的波特率有9600、19200、38400、57600以及115200等。

四、代码

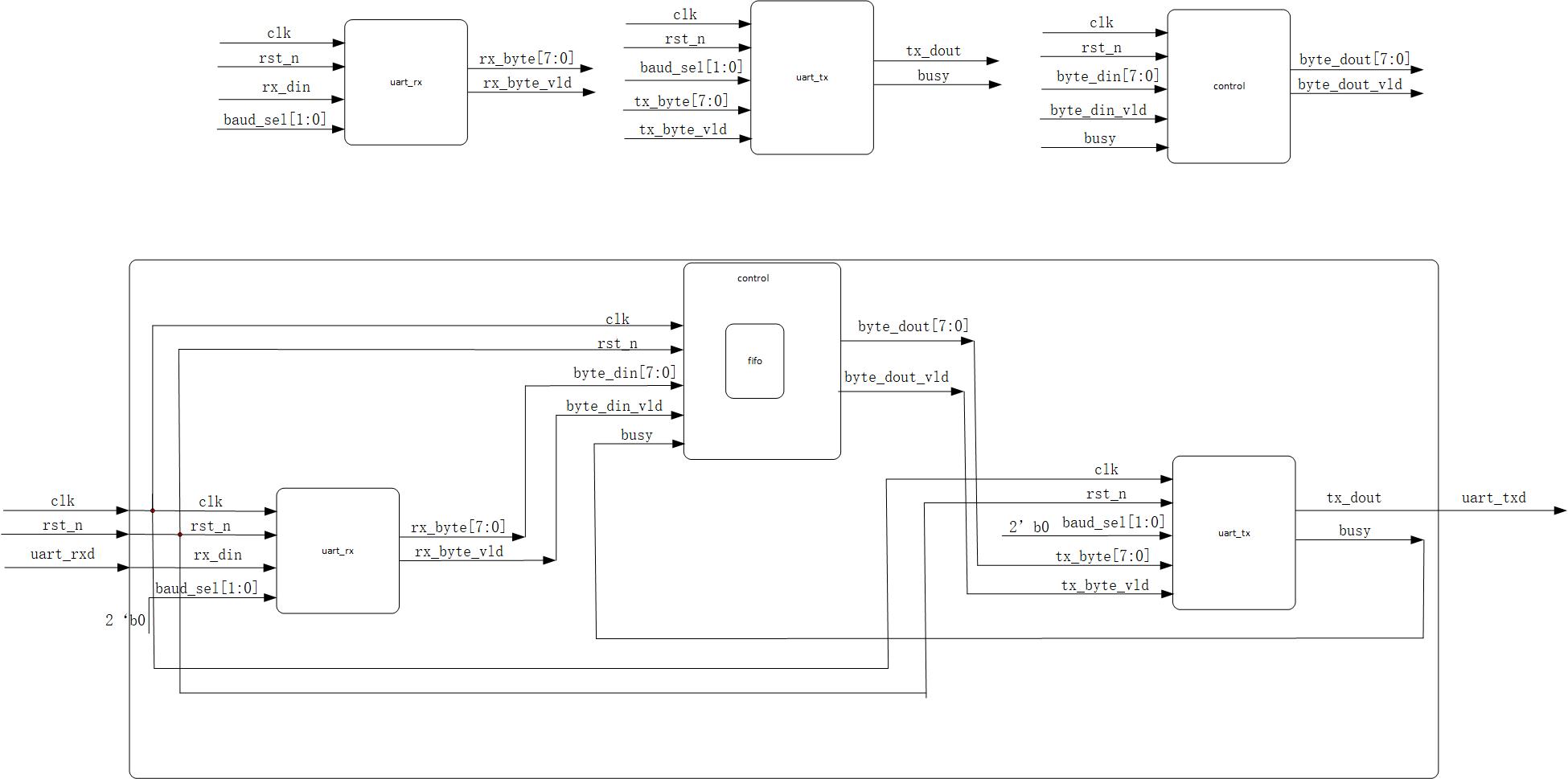

在这里插入图片描述

三、代码

//参数定义
//波特率
`define  BAUD_9600   5208
`define  BAUD_19200  2604
`define  BAUD_38400  1302
`define  BAUD_115200 434

`define STOP_BIT  1'b1      //数据停止位
`define START_BIT 1'b0      //数据开始位

uart_test

module uart_test(
    input				clk		    ,
    input				rst_n	    ,
    input				uart_rxd	,
    output              uart_txd
);
    //参数定义

    //中间信号定义
    //control-->uart_tx
    wire            [7:0]               rx_dout     ;
    wire                                rx_dout_vld ;
    //uart_rx-->control
    wire            [7:0]               tx_din      ;
    wire                                tx_din_vld  ;
    //uart_tx-->control
    wire                                busy        ;

    //模块例化
    control u_control
    (
        /*input                       */.clk             (clk           ),
        /*input                       */.rst_n           (rst_n         ),
        /*input      [7:0]            */.byte_din        (rx_dout       ),
        /*input                       */.byte_din_vld    (rx_dout_vld   ),
        /*input                       */.busy            (busy          ),
        /*output    [7:0]             */.byte_dout       (tx_din        ),
        /*output                      */.byte_dout_vld   (tx_din_vld    )
    );

    uart_rx u_uart_rx
    (
        /*input                       */.clk         (clk               ),
        /*input                       */.rst_n       (rst_n             ),
        /*input                       */.rx_din      (uart_rxd          ),
        /*input           [1:0]       */.baud_sel    (2'b0              ),
        /*output          [7:0]       */.rx_byte     (rx_dout           ),
        /*output                      */.rx_byte_vld (rx_dout_vld       )
    );

    uart_tx u_uart_tx
    (
        /*input                       */.clk         (clk               ),
        /*input                       */.rst_n       (rst_n             ),
        /*input           [1:0]       */.baud_sel    (2'b0              ),
        /*input           [7:0]       */.tx_byte     (tx_din            ),
        /*input                       */.tx_byte_vld (tx_din_vld        ),
        /*output                      */.tx_dout     (uart_txd          ),
        /*output                      */.busy        (busy              )
    );



endmodule

control

module control
(
    input                       clk             ,
    input                       rst_n           ,
    input        [7:0]          byte_din        ,
    input                       byte_din_vld    ,
    input                       busy            ,
    output       [7:0]          byte_dout       ,
    output                      byte_dout_vld
);

//信号定义

    reg         [7:0]           rxfifo_data         ;
    reg                         rxfifo_data_vld     ;
    reg                         rxfifo_wrreq_flag   ;

//rxfifo
    wire        [7:0]           rxfifo_din          ;
    wire                        rxfifo_rdreq        ;
    wire                        rxfifo_wrreq        ;
    wire                        rxfifo_empty        ;
    wire                        rxfifo_full         ;
    wire        [7:0]           rxfifo_dout         ;
    wire        [7:0]           rxfifo_usedw        ;

    //rxfifo_data  数据寄存
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            rxfifo_data <= 0;
        end
        else if(byte_din_vld)begin
            rxfifo_data <= byte_din;
        end
        else begin
            rxfifo_data <= rxfifo_data;
        end
    end
    //rxfifo_data_vld
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            rxfifo_data_vld <= 0;
        end
        else begin
            rxfifo_data_vld <= byte_din_vld;
        end
    end


    //rxfifo_wrreq_flag   当fifo存储数据大于5，fifo存储的数据全部输出
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            rxfifo_wrreq_flag <= 0;
        end
        else if(rxfifo_usedw > 5)begin
            rxfifo_wrreq_flag <= 1;
        end
        else if(rxfifo_empty)begin
            rxfifo_wrreq_flag <= 0;
        end
    end


//模块例化
//rxfifo
    rxfifo	u_rxfifo (
    	.aclr  ( ~rst_n       ),
    	.clock ( clk          ),
    	.data  ( rxfifo_din   ),
    	.rdreq ( rxfifo_rdreq ),
    	.wrreq ( rxfifo_wrreq ),
    	.empty ( rxfifo_empty ),
    	.full  ( rxfifo_full  ),
    	.q     ( rxfifo_dout  ),
    	.usedw ( rxfifo_usedw )
    	);

    assign rxfifo_din = rxfifo_data;
    assign rxfifo_wrreq = rxfifo_data_vld && !rxfifo_full;
    assign byte_dout = rxfifo_dout;
    assign rxfifo_rdreq = !rxfifo_empty && (rxfifo_wrreq_flag) && (busy == 0);
    assign byte_dout_vld = rxfifo_rdreq;

endmodule

uart_rx

`include "param.v"
module uart_rx
(
    input                       clk         ,
    input                       rst_n       ,
    input                       rx_din      ,
    input           [1:0]       baud_sel    ,
    output          [7:0]       rx_byte     ,
    output                      rx_byte_vld
);
    //信号定义
    reg         [12:0]          cnt_baud        ;
    wire                        add_cnt_baud    ;
    wire                        end_cnt_baud    ;
    reg         [12:0]          baud_num        ;
    reg                         flag            ;

    reg         [3:0]           cnt_byte        ;
    wire                        add_cnt_byte    ;
    wire                        end_cnt_byte    ;

    reg         [1:0]           din_r           ;
    wire                        nege            ;
    reg         [9:0]           rx_data         ;
    reg                         rx_data_vld     ;


    //计数器
    //波特率计数器
    always @(posedge clk or negedge rst_n)begin
       if(!rst_n)begin
            cnt_baud <= 0;
        end
        else if(add_cnt_baud)begin
                if(end_cnt_baud)begin
                    cnt_baud <= 0;
                end
                else begin
                    cnt_baud <= cnt_baud + 1;
                end
        end
       else  begin
           cnt_baud <= cnt_baud;
        end
    end

    assign add_cnt_baud = flag;
    assign end_cnt_baud = add_cnt_baud && cnt_baud == baud_num-1;

    //比特计数器
    always @(posedge clk or negedge rst_n)begin
       if(!rst_n)begin
            cnt_byte <= 0;
        end
        else if(add_cnt_byte)begin
                if(end_cnt_byte)begin
                    cnt_byte <= 0;
                end
                else begin
                    cnt_byte <= cnt_byte + 1;
                end
        end
       else  begin
           cnt_byte <= cnt_byte;
        end
    end

    assign add_cnt_byte = end_cnt_baud;
    assign end_cnt_byte = add_cnt_byte && cnt_byte == 9;

    //flag  波特率计数器运行标志 1：运行  0：停止
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            flag <= 0;
        end
        else if(nege)begin
            flag <= 1;
        end
        else if(cnt_byte == 9  && end_cnt_baud)begin
            flag <= 0;
        end
    end

    //baud_num   波特率选择    baud_sel：0 ————>9600    1————>19200   2————>38400  3————>115200
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            baud_num <= 0;
        end
        else begin
            case (baud_sel)
            0 : begin
                baud_num <= `BAUD_9600;
            end
            1 : begin
                baud_num <= `BAUD_19200;
            end
            2 : begin
                baud_num <= `BAUD_38400;
            end
            3 : begin
                baud_num <= `BAUD_115200;
            end
                default: begin
                    baud_num <= baud_num;
                end
            endcase
        end
    end

    //nege din_r   打拍 检测数据起始位
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            din_r <= 0;
        end
        else begin
            din_r <= {din_r[0],rx_din};
        end
    end

    assign nege = !din_r[0]&din_r[1];

    //rx_data 将比特数据转换为字节
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            rx_data <= 0;
        end
        else if(flag && cnt_baud ==2500)begin
           rx_data[cnt_byte] <= rx_din;
        end
        else begin
           rx_data <= rx_data;
        end
    end
    //rx_data_vld  当数据停止位等于1，数据有效
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            rx_data_vld <= 0;
        end
        else if(cnt_byte == 9 )begin
           rx_data_vld <= flag && cnt_baud ==2700 && rx_data[9] == 1;
        end
        else begin
            rx_data_vld <= rx_data_vld;
        end
    end


    assign rx_byte     = rx_data[8:1];
    assign rx_byte_vld = rx_data_vld;


endmodule

uart_tx

`include "param.v"
module uart_tx
(
    input                       clk         ,
    input                       rst_n       ,
    input           [1:0]       baud_sel    ,
    input           [7:0]       tx_byte     ,
    input                       tx_byte_vld ,
    output                      tx_dout     ,
    output                      busy
);
    //信号定义
    reg             [12:0]      cnt_baud    ;
    wire                        add_cnt_baud;
    wire                        end_cnt_baud;
    reg             [12:0]      baud_num    ;

    reg             [3:0]       cnt_bit     ;
    wire                        add_cnt_bit ;
    wire                        end_cnt_bit ;

    reg                         dout        ;
    reg             [9:0]       tx_data     ;
    reg                         flag        ;

    //计数器
    //波特率计数器
    always @(posedge clk or negedge rst_n)begin
       if(!rst_n)begin
            cnt_baud <= 0;
        end
        else if(add_cnt_baud)begin
                if(end_cnt_baud)begin
                    cnt_baud <= 0;
                end
                else begin
                    cnt_baud <= cnt_baud + 1;
                end
        end
       else  begin
           cnt_baud <= cnt_baud;
        end
    end

    assign add_cnt_baud = flag;
    assign end_cnt_baud = add_cnt_baud && cnt_baud == baud_num-1;

    //比特计数器
    always @(posedge clk or negedge rst_n)begin
       if(!rst_n)begin
            cnt_bit <= 0;
        end
        else if(add_cnt_bit)begin
                if(end_cnt_bit)begin
                    cnt_bit <= 0;
                end
                else begin
                    cnt_bit <= cnt_bit + 1;
                end
        end
       else  begin
           cnt_bit <= cnt_bit;
        end
    end

    assign add_cnt_bit = end_cnt_baud;
    assign end_cnt_bit = add_cnt_bit && cnt_bit == 9;

    //flag   波特率计数器使用标志信号  1：计数器运行 0：计数器停止
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            flag <= 0;
        end
        else if(tx_byte_vld)begin                       //数据长有效，数据一直发送同一个？
            flag <= 1;
        end
        else if(cnt_bit==9 && end_cnt_baud)begin
            flag <= 0;
        end
    end

    //baud_num  波特率选择    baud_sel：0 ————>9600    1————>19200   2————>38400  3————>115200
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            baud_num <= 0;
        end
        else begin
            case (baud_sel)
                0 : begin
                    baud_num <=`BAUD_9600;
                end
                1 : begin
                    baud_num <= `BAUD_19200;
                end
                2 : begin
                    baud_num <= `BAUD_38400;
                end
                3 : begin
                    baud_num <= `BAUD_115200;
                end
                default: begin
                    baud_num <= baud_num;
                end
            endcase
        end
    end

    //tx_data   添加数据的起始位：0  停止位:  1     发送数据低位-->高位
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            tx_data <= 0;
        end
        else if(tx_byte_vld)begin
            tx_data <= {`STOP_BIT,tx_byte,`START_BIT};
        end
        else begin
            tx_data <=tx_data;
        end
    end

    //输出
    //dout 将字节数据转换为比特输出
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            dout <= 1;
        end
        else if(flag)begin
            dout <= tx_data[cnt_bit];
        end
        else begin
            dout <= dout;
        end
    end


    //busy  tx_dout
    assign tx_dout = dout;  //uart tx 数据输出
    assign busy = flag;     //busy 忙标志   1：忙状态    0：空闲状态




endmodule

四、ModelSim仿真

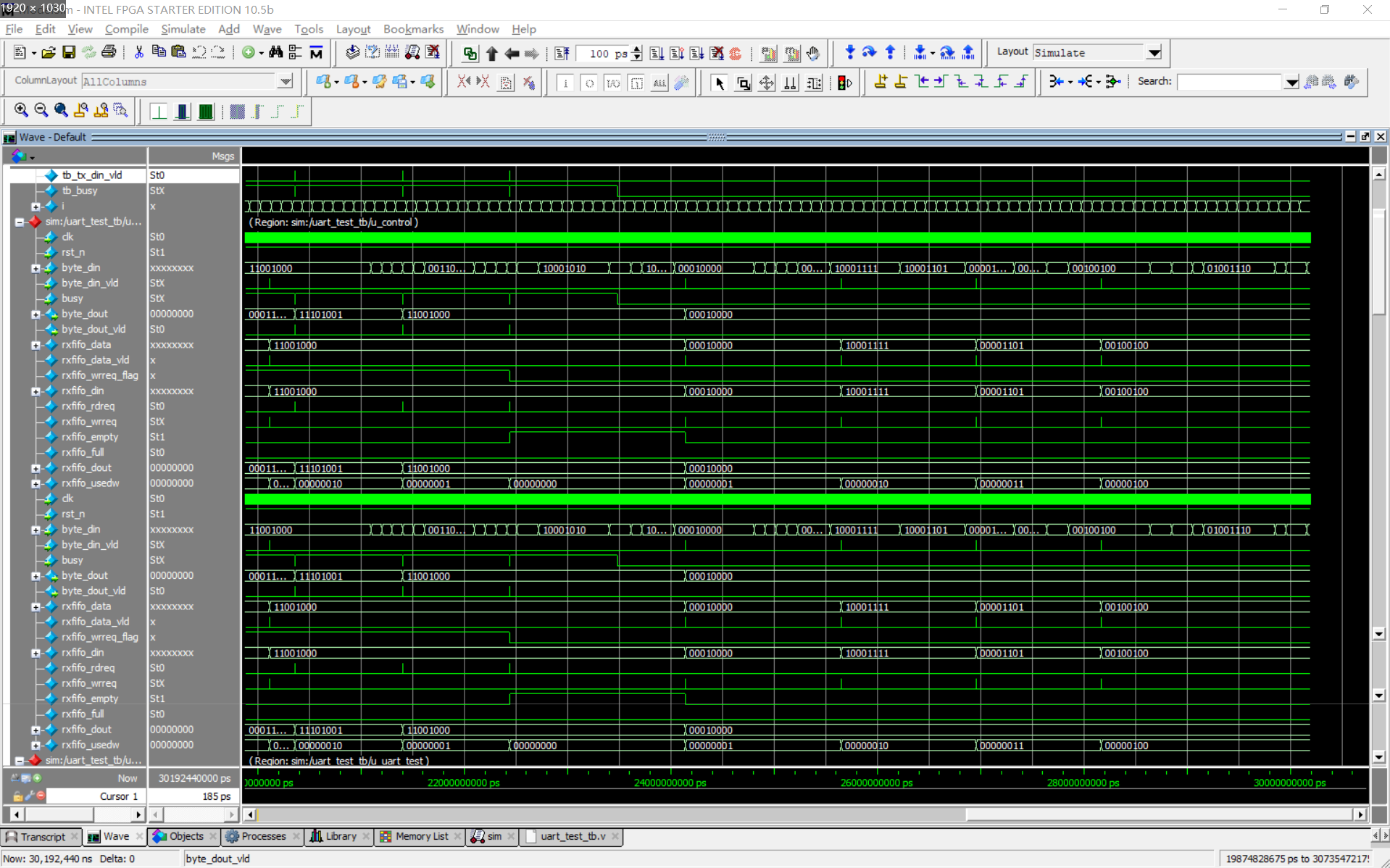

在这里插入图片描述

最后

以上就是甜美玉米为你收集整理的【FPGA】UART串口通信一、UART基础知识四、代码三、代码四、ModelSim仿真的全部内容，希望文章能够帮你解决【FPGA】UART串口通信一、UART基础知识四、代码三、代码四、ModelSim仿真所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(55)

相关文章

FPGA基础设计（三）：UART串口通信
FPGA基础设计（三）：UART串口通信
FPGA-UART串口通信前言1、UART串口的介绍2、实验开始前一些参数的计算3、UART通信的时序4、代码部分
FPGA-UART串口通信前言1、UART串口的介绍2、实验开始前一些参数的计算3、UART通信的时序4、代码部分
FPGA的串口通讯（UART）
FPGA的串口通讯（UART）
基于FPGA实现异步串口UART
基于FPGA实现异步串口UART
【FPGA】UART串口通信一、UART基础知识四、代码三、代码四、ModelSim仿真
【FPGA】UART串口通信一、UART基础知识四、代码三、代码四、ModelSim仿真
基于FPGA的UART串口通信
基于FPGA的UART串口通信
【FPGA】串口通信UART一、UART串口通信二、串口UART思路设计三 、代码部分四、串口回环实验五、仿真验证六、上板验证七、总结
【FPGA】串口通信UART一、UART串口通信二、串口UART思路设计三 、代码部分四、串口回环实验五、仿真验证六、上板验证七、总结
FPGA的串口UART通信原理及代码
FPGA的串口UART通信原理及代码

评论列表共有 0 条评论

立即
投稿
返回
顶部
