1、什么是串口（UART）？
串口作为常用的三大低速总线（UART、SPI、IIC）之一，在设计众多通信接口和调试时占有重要地位。
串口（UART）全称通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，主要用于数据间的串行传递，是一种全双工传输模式。它在发送数据时将并行数据转换成串行数据来传输，在接收数据时将接收到的串行数据转换成并行数据。
“异步”两个字即意味着在数据传递的两个模块之间使用的不是同步时钟。实际上在异步串口的传输中是不需要时钟的，而是通过特定的时序来标志传输的开始（起始位--由高到低）和结束（结束位，拉高）。
2、串口的组成
2.1、串口的物理层

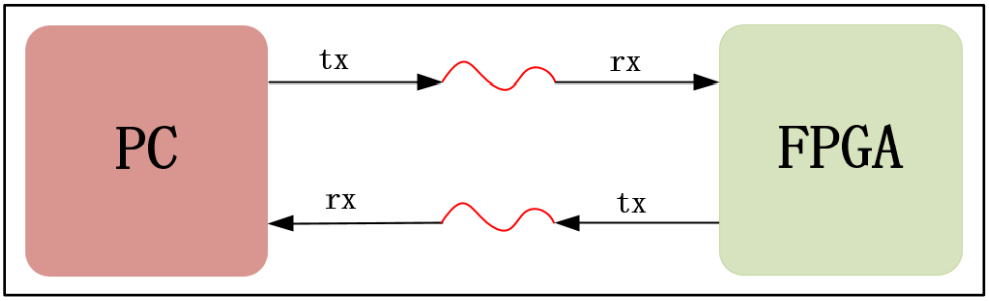

UART 通信只有两根信号线，一根是发送数据端口线叫 tx（Transmitter），一根是接收数据端口线叫 rx（Receiver），如图所示，对于 PC 来说它的 tx 要和对于 FPGA来说的 rx 连接，同样 PC 的 rx 要和 FPGA 的 tx 连接，如果是两个 tx 或者两个 rx 连接那数据就不能正常被发送出去和接收到。
信号的传输由外部驱动电路实现。电信号的传输过程有着不同的电平标准和接口规范，针对异步串行通信的接口标准有RS232、RS422、RS485等，它们定义了接口不同的电气特性，如RS-232是单端输入输 出，而RS-422/485为差分输入输出等。

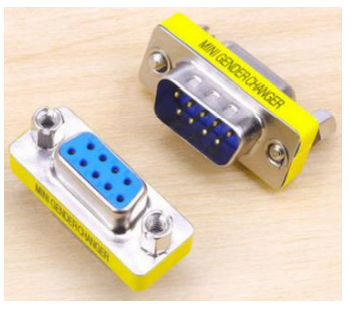

传输距离较短时（不超过15m），RS232是串行通信最常用的接口标准。RS-232标准的串口最常见的接口类型为DB9，样式如图所示，工业控制领域中用到的工控机一般都配备多个串口，很多老式台式机也都配有串口。但是笔记本电脑以及较新一点 的台式机都没有串口，它们一般通过USB转串口线来实现与外部设备的串口通信。

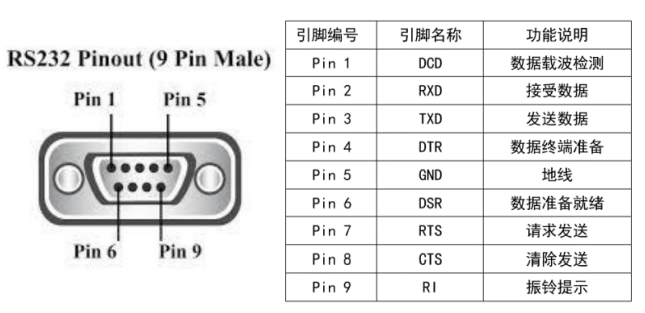

DB9接口定义以及各引脚功能说明如图所示，我们一般只用到其中的2（RXD）、3 （TXD）、5（GND）引脚，其他引脚在普通串口模式下一般不使用：
2.2、UART协议

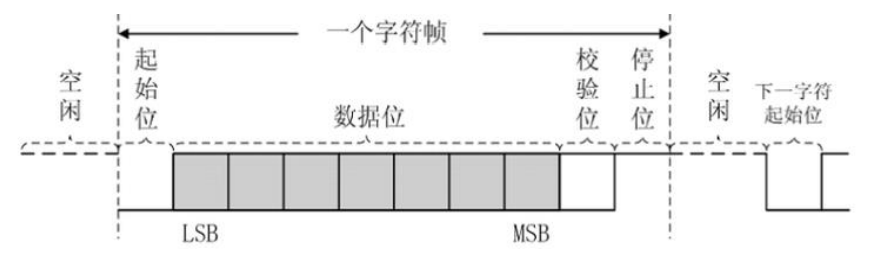

UART 在发送或接收过程中的一帧数据由4部分组成，起始位、数据位、奇偶校验位和停止位，如图所示。其中，起始位标志着一帧数据的开始，停止位标志着一帧数据的结束，数据位是一帧数据中的有效数据。
校验位分为奇校验和偶校验，用于检验数据在传输过程中是否出错。
奇校验时，发送方应使数据位中1的个数与校验位中1的个数之和为奇数；接收方在接收数据时， 对1的个数进行检查，若不为奇数，则说明数据在传输过程中出了差错。同样，偶校验则检查1的个数是否为偶数。关于奇偶校验可参考：Verilgo实现的FPGA奇偶校验
UART通信过程中的数据格式及传输速率是可设置的，为了正确的通信，收发双方应约定并遵循同样的设置。数据位可选择为5、6、7、8位，其中8位数据位是最常用的，在实际应用中一般都选择8位数据位；校验位可选择奇校验、偶校验或者无校验位；停止位可选择1位（默认）， 1.5或2位。
串口通信的速率用波特率表示，它表示每秒传输二进制数据的位数，单位是bps（位 /秒），常用的波特率有9600、19200、38400、57600以及115200等。
如波特率9600则代表每秒传输9600bit数据，以串口发送1个字节10bit算（起始位1bit+数据8bit+停止位1bit+NO校验位），则传输1个字节需要的时间是1*10/9600秒。
3、串口发送模块
3.1、接口定义与整体设计

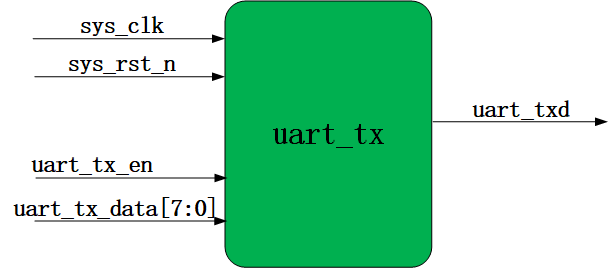

发送模块整体框图、输入输出信号如下所示：

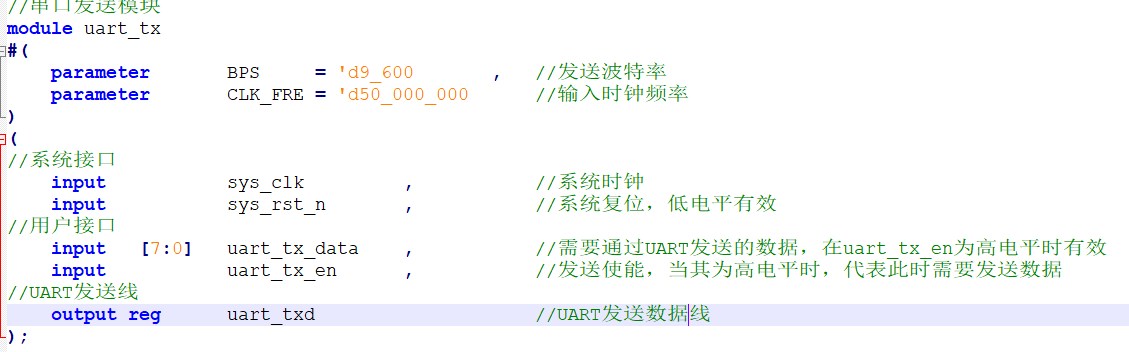

其中信号端口如下：
需要说明的是，uart_tx_data为需要发送的一个字节的数据，uart_tx_en为发送使能位，当其拉高，则代表此时通过串口发送数据线发送数据uart_tx_data。
3.2、设计思路
- 该模块支持任意波特率（理论上）的发送，但需要在使用该模块时使用参数将其例化，数据位8位，起始位和停止位各1位，无奇偶校验
- 当使能信号有效后拉高发送标志信号，标志模块进入发送过程；当发送完10个bit后，拉低发送标志信号，标志发送过程结束。使能信号有效时将要发送的数据寄存。
- 假设波特率为9600，则发送一个bit的时间为1s/9600，一个数据的传输共10bit(数据位8位，起始位和停止位各1位)，则共需要1s/9600；假设系统时钟为50MHz（参数化以便适应不同的系统频率），则其周期为20ns，那么发送一个bit所需要的系统周期数为（1s/9600）/ 20ns ≈ 5208（个）。在发送过程中使用一个计数器计数，计数区间为（0~5208-1），这样的区间一共10个（一个字节需要发送10个bit）；此外还需一个计数器对发送的bit数计数（每当上一个计数器计数到5207则表示发送完了一个bit），计数区间（0~9）
- 在发送过程，根据计数器的值（发送bit计数器），对发送数据线进行操作。
- 若发送bit计数器 = 0，则代表此时需要发送起始位；
- 若发送bit计数器 = 1，则代表此时需要发送发送数据的最低位LSB（数据的发送总是低位在前，高位在后）；
- ······
- 若发送bit计数器 = 8，则代表此时需要发送发送数据的最高位MSB；
- 若发送bit计数器 = 9，则代表此时需要发送停止位；
- 发送数据线在不处于发送状态时需拉高，以满足UART时序的空闲状态
3.3、Verilg代码
根据上述设计思路，部分发送模块代码如下：
// *******************************************************************************************************
// ** 作者 ： 孤独的单刀
// ** 邮箱 ： zachary_wu93@163.com
// ** 博客 ： https://blog.csdn.net/wuzhikaidetb
// ** 日期 ： 2022/07/31
// ** 功能 ： 1、基于FPGA的串口发送驱动模块；
// 2、可设置波特率BPS、主时钟CLK_FRE；
// 3、起始位1bit，数据位8bit，停止位1bit，无奇偶校验；
// 4、每发送1个字节后拉高uart_tx_done一个周期，可用于后续发送多字节模块。
// *******************************************************************************************************
module uart_tx
#(
parameter integer BPS = 9_600 , //发送波特率
parameter integer CLK_FRE = 50_000_000 //主时钟频率
)
(
//系统接口
input sys_clk , //系统时钟
input sys_rst_n , //系统复位，低电平有效
//用户接口
input [7:0] uart_tx_data , //需要通过UART发送的数据，在uart_tx_en为高电平时有效
input uart_tx_en , //发送有效，当其为高电平时，代表此时需要发送的数据有效
//UART发送
output reg uart_tx_done , //成功发送1BYTE数据后拉高一个周期
output reg uart_txd //UART发送数据线tx
);
//当发送使能信号到达时,寄存待发送的数据以免后续变化、丢失
always @(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)
uart_tx_data_reg <=8'd0;
else if(uart_tx_en) //要发送有效的数据
uart_tx_data_reg <= uart_tx_data; //寄存需要发送的数据
else
uart_tx_data_reg <= uart_tx_data_reg;
end
//当发送使能信号到达时,进入发送过程
always @(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)
tx_state <=1'b0;
else if(uart_tx_en)
tx_state <= 1'b1; //发送信号有效则进入发送过程
//发送完了最后一个数据则退出发送过程
else if((bit_cnt == BITS_NUM - 1'b1) && (clk_cnt == BPS_CNT - 1'b1))
tx_state <= 1'b0;
else
tx_state <= tx_state;
end
//发送数据完毕后拉高发送完毕信号一个周期，指示一个字节发送完毕
always @(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)
uart_tx_done <=1'b0;
//发送数据完毕后拉高发送完毕信号一个周期
else if((bit_cnt == BITS_NUM - 1'b1) && (clk_cnt == BPS_CNT - 1'b1))
uart_tx_done <=1'b1;
else
uart_tx_done <=1'b0;
end
//进入发送过程后，启动时钟计数器与发送个数bit计数器
always @(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
clk_cnt <= 32'd0;
bit_cnt <= 4'd0;
end
else if(tx_state) begin //在发送状态
if(clk_cnt < BPS_CNT - 1'd1)begin //一个bit数据没有发送完
clk_cnt <= clk_cnt + 1'b1; //时钟计数器+1
bit_cnt <= bit_cnt; //bit计数器不变
end
else begin //一个bit数据发送完了
clk_cnt <= 32'd0; //清空时钟计数器，重新开始计时
bit_cnt <= bit_cnt+1'b1; //bit计数器+1，表示发送完了一个bit的数据
end
end
else begin //不在发送状态
clk_cnt <= 32'd0; //清零
bit_cnt <= 4'd0; //清零
end
end
endmodule 3.4、Testbench
Testbench的设计如下：
- 设定波特率230400（这样的目的是为了更方便的观察发送使能信号uart_tx_en，节约时间）
- 3000ns后，拉高发送使能信号uart_tx_en一个周期，同时生成1个8bit的随机数据给uart_tx_data作为要发送的数据
- 观察UART上TX线的时序是否满足要求
// *******************************************************************************************************
// ** 作者 ： 孤独的单刀
// ** 邮箱 ： zachary_wu93@163.com
// ** 博客 ： https://blog.csdn.net/wuzhikaidetb
// ** 日期 ： 2022/07/29
// ** 功能 ： 1、对基于FPGA的串口发送驱动模块的测试testbench
// 2、发送一个8bit的随机数据，观测其波形是否符合UART时序
// *******************************************************************************************************
`timescale 1ns/1ns //定义时间刻度
module tb_uart_tx();
reg sys_clk ;
reg sys_rst_n ;
reg [7:0] uart_tx_data ;
reg uart_tx_en ;
wire uart_txd ;
parameter integer BPS = 'd230400 ; //波特率
parameter integer CLK_FRE = 'd50_000_000 ; //系统频率50M
localparam integer BIT_TIME = 'd1000_000_000 / BPS ; //计算出传输每个bit所需要的时间
initial begin
sys_clk <=1'b0;
sys_rst_n <=1'b0;
uart_tx_en <=1'b0;
uart_tx_data <=8'd0;
#80 //系统开始工作
sys_rst_n <=1'b1;
#200
@(posedge sys_clk);
uart_tx_en <=1'b1;
uart_tx_data <= ({$random} % 256); //发送8位随机数据
#20
uart_tx_en <=1'b0;
#(BIT_TIME * 10) //发送1个BYTE需要10个bit
#200 $finish; //结束仿真
end
always #10 sys_clk=~sys_clk; //定义主时钟，周期20ns，频率50M
//例化发送驱动模块
uart_tx #(
.BPS (BPS ),
.CLK_FRE (CLK_FRE )
)
uart_tx_inst(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n ),
.uart_tx_data (uart_tx_data ),
.uart_tx_en (uart_tx_en ),
.uart_tx_done (uart_tx_done ),
.uart_txd (uart_txd )
);
endmodule 3.5、仿真结果分析
仿真结果如下图（注释很详细）：

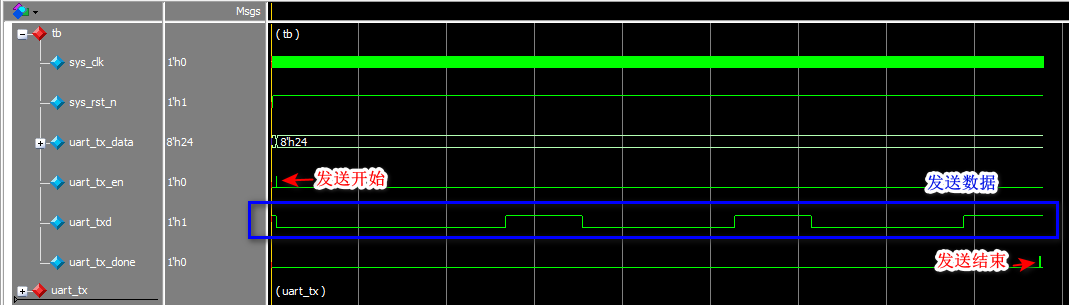

下图中可以看到发送模块发送了1个数据8'h24，一段时间后发送结束，并无法直接观察发送线TX上的时序。

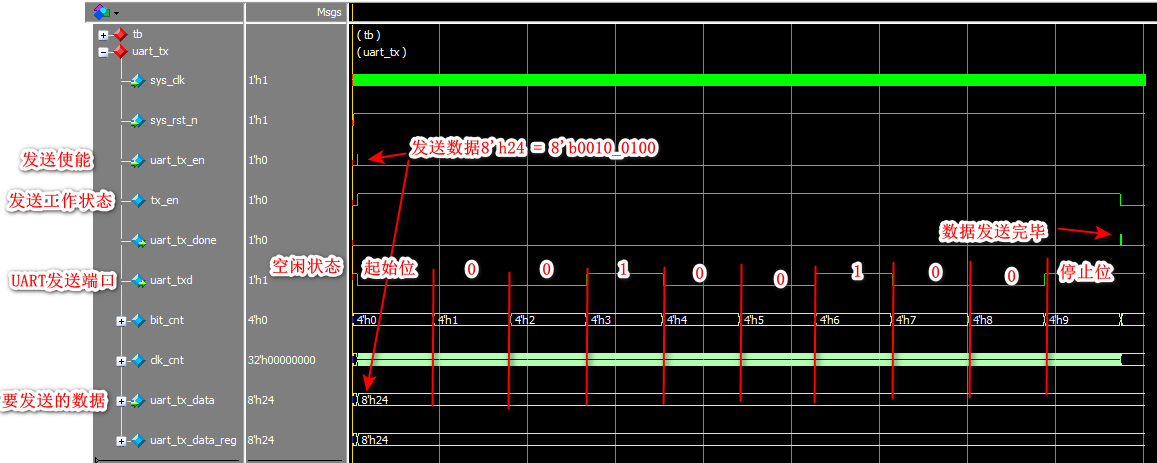

下图中可以看到发送模块发送了1个数据8'h24，一段时间后发送结束，且可以看到发送线TX在以符合UART时序的方式发送数据00100100（低位在前、高位在后），即8'h24。
可以看到仿真结果是符合预期设计要求的。
3.6、上板实测
至此已经顺利完成了发送模块的仿真验证，接下来使用一块Altera Cyclone IV E的开发板上板实测。
编写一个发送模块测试模块，该模块调用串口发送模块，并按一定间隔（默认1s）拉高发送使能信号和生成发送数据，发送数据从0x01开始累加1，直到0xFF（溢出到0x00）。同时在电脑上使用串口调试软件接收发送过来的数据。根据串口调试软件接收到的数据判断串口发送模块是否能成功工作。
发送模块验证模块代码如下：
// *******************************************************************************************************
// ** 作者 ： 孤独的单刀
// ** 邮箱 ： zachary_wu93@163.com
// ** 博客 ： https://blog.csdn.net/wuzhikaidetb
// ** 日期 ： 2022/07/29
// ** 功能 ： 1、基于FPGA的串口发送驱动模块的测试模块；
// 2、每个1s发送1个递增1的数据到上位机。
// *******************************************************************************************************
module uart_tx_test
(
//系统接口
input sys_clk ,
input sys_rst_n ,
//UART发送线
output uart_txd //UART发送线
);
parameter integer BPS = 'd230400 ; //波特率
parameter integer CLK_FRE = 'd50_000_000 ; //系统频率50M
reg [31:0] cnt_time;
reg uart_tx_en; //发送使能，当其为高电平时，代表此时需要发送数据
reg [7:0] uart_tx_data; //需要通过UART发送的数据，在uart_tx_en为高电平时有效
//1s计数模块，每隔1s发送一个数据和拉高发送使能信号一次;数据从0开始递增1
always @(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
cnt_time <= 'd0;
uart_tx_en <= 1'd0;
uart_tx_data <= 8'd0;
end
else if(cnt_time == (50_000_000 - 1'b1))begin
cnt_time <= 'd0;
uart_tx_en <= 1'd1; //拉高发送使能
uart_tx_data <= uart_tx_data + 1'd1; //发送数据累加1
end
else begin
cnt_time <= cnt_time + 1'd1;
uart_tx_en <= 1'd0;
uart_tx_data <= uart_tx_data;
end
end
//例化发送模块
uart_tx
#(
.BPS (BPS ),
.CLK_FRE (CLK_FRE )
)
uart_tx_inst
(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n ),
.uart_tx_en (uart_tx_en ),
.uart_tx_data (uart_tx_data ),
.uart_tx_done ( ),
.uart_txd (uart_txd )
);

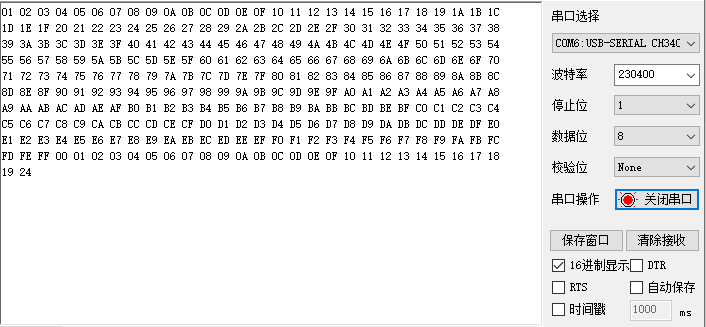

endmodule串口调试软件结果如下：
依次接收到了数据01、02、03······。说明我们的发送模块工作正常。
4、串口接收模块
4.1、接口定义与整体设计

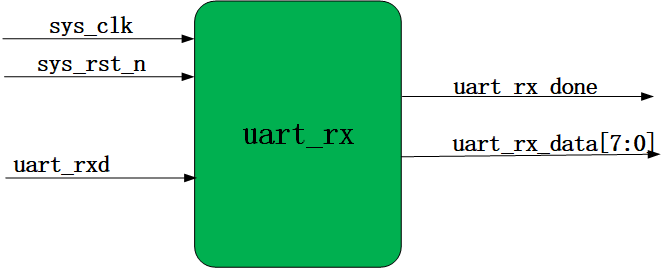

接收模块整体框图、输入输出信号如下所示：
其中信号描述如下：
需要说明的是，uart_rx_data为接收的一个字节的数据，uart_rx_done为接收完成标志位，当其拉高，则代表此时接收到的串口数据uart_rx_data有效。
4.2、设计思路
- 该模块支持任意波特率（理论上）的接收，但需要在使用该模块时使用参数将其例化，数据位8位，起始位和停止位各1位，无奇偶校验
- 串口的传输是以起始位开始的，而起始位是将数据线拉低 ，所以我们需要捕捉数据线的下降沿，将接收数据线打拍3次，捕捉其下降沿。当捕捉到接收数据线的下降沿，拉高接收标志信号，标志模块进入接收过程；当接收完10个bit后，拉低接收标志信号，标志接收过程结束
- 假设波特率为9600，则传输一个bit的时间为1s/9600，一个数据的传输共10bit(数据位8位，起始位和停止位各1位)，则共需要1s/960；假设系统时钟为50MHz（参数化以便适应不同的系统频率），则其周期为20ns，那么传输一个bit所需要的系统周期数为（1s/960）/ 20ns ≈ 5208（个）。在接收过程中使用一个计数器计数，计数区间为（0~5208-1），这样的区间一共10个（一个字节需要传输10个bit）；此外还需一个计数器对接收的bit数计数（每当上一个计数器计数到5207则表示接收完了一个bit），计数区间（0~9）。
- 在接收过程，根据计数器的值（接收bit计数器），在每个bit计数器的中间接收数据，将其移位寄存（在电平中间数据最稳定）
- 若接收bit计数器 = 0，则代表是起始位，不需要接收
- 若接收bit计数器 = 1，则代表此时接收到数据的最低位LSB（数据的传输总是低位在前，高位在后），将其赋值给寄存数据的最低位；
- ······
- 若接收bit计数器 = 8，则代表此时接收到数据的最高位MSB，将其赋值给寄存数据的最高位；
- 若接收bit计数器 = 9，则代表是停止位，不需要接收
4.3、Verilg代码
根据上述设计思路，部分代码如下：
// *******************************************************************************************************
// ** 作者 ： 孤独的单刀
// ** 邮箱 ： zachary_wu93@163.com
// ** 博客 ： https://blog.csdn.net/wuzhikaidetb
// ** 日期 ： 2022/08/05
// ** 功能 ： 1、基于FPGA的串口接收驱动模块；
// 2、可重新设置波特率BPS、主时钟CLK_FRE；
// 3、起始位1bit，数据位8bit，停止位1bit，无奇偶校验。
// *******************************************************************************************************

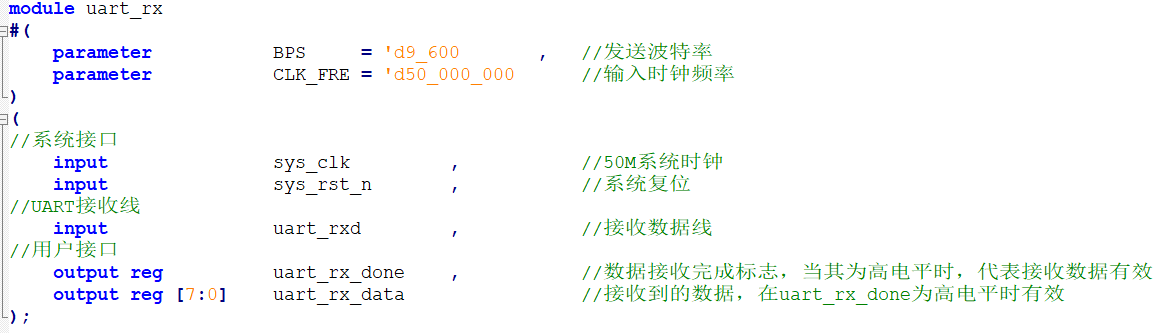

module uart_rx
#(
parameter integer BPS = 9_600 , //发送波特率
parameter integer CLK_FRE = 50_000_000 //输入时钟频率
)
(
//系统接口
input sys_clk , //50M系统时钟
input sys_rst_n , //系统复位
//UART接收线
input uart_rxd , //接收数据线
//用户接口
output reg uart_rx_done , //数据接收完成标志，当其为高电平时，代表接收数据有效
output reg [7:0] uart_rx_data //接收到的数据，在uart_rx_done为高电平时有效
);
assign neg_uart_rxd = uart_rx_d3 & (~uart_rx_d2); //捕获数据线的下降沿，用来标志数据传输开始
//将数据线打3拍，作用1：同步不同时钟域信号，防止亚稳态；作用2：捕获下降沿
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
uart_rx_d1 <= 1'b0;
uart_rx_d2 <= 1'b0;
uart_rx_d3 <= 1'b0;
end
else begin
uart_rx_d1 <= uart_rxd;
uart_rx_d2 <= uart_rx_d1;
uart_rx_d3 <= uart_rx_d2;
end
end
//捕获到数据下降沿（起始位0）后，拉高传输开始标志位，并在第9个数据（终止位）的传输过程正中（数据比较稳定）再将传输开始标志位拉低，标志传输结束
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)
rx_en <= 1'b0;
else begin
if(neg_uart_rxd )
rx_en <= 1'b1;
//接收完第9个数据（终止位）将传输开始标志位拉低，标志传输结束，判断高电平
else if((bit_cnt == 4'd9) && (clk_cnt == BPS_CNT >> 1'b1) && (uart_rx_d3 == 1'b1) )
rx_en <= 1'b0;
else
rx_en <= rx_en;
end
end
//当数据传输到终止位时，拉高传输完成标志位，并将数据输出
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
uart_rx_done <= 1'b0;
uart_rx_data <= 8'd0;
end
//结束接收后，将接收到的数据输出
else if((bit_cnt == 4'd9) && (clk_cnt == BPS_CNT >> 1'd1) && (uart_rx_d3 == 1'b1))begin
uart_rx_done <= 1'b1; //仅仅拉高一个时钟周期
uart_rx_data <= uart_rx_data_reg;
end
else begin
uart_rx_done <= 1'b0; //仅仅拉高一个时钟周期
uart_rx_data <= uart_rx_data;
end
end
//时钟每计数一个BPS_CNT（传输一位数据所需要的时钟个数），即将数据计数器加1，并清零时钟计数器
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
bit_cnt <= 4'd0;
clk_cnt <= 32'd0;
end
else if(rx_en)begin //在接收状态
if(clk_cnt < BPS_CNT - 1'b1)begin //一个bit数据没有接收完
clk_cnt <= clk_cnt + 1'b1; //时钟计数器+1
bit_cnt <= bit_cnt; //bit计数器不变
end
else begin //一个bit数据接收完了
clk_cnt <= 32'd0; //清空时钟计数器，重新开始计时
bit_cnt <= bit_cnt + 1'b1; //bit计数器+1，表示接收完了一个bit的数据
end
end
else begin //不在接收状态
bit_cnt <= 4'd0; //清零
clk_cnt <= 32'd0; //清零
end
end
endmodule 4.4、Testbench
仿真模块的Testbench设计如下：
- 设定波特率230400（这样的目的是为了更方便的观察发送使能信号uart_tx_en）
- 定义一个任务task，该任务将输入使用波特率230400一个bit一个bit的输出，模拟上位机发送数据给FPGA
- 3000ns后，发送第1个随机数据
- 发送完了第1个随机数据后发送第2个随机数据，一共发送4个随机数据
// *******************************************************************************************************
// ** 作者 ： 孤独的单刀
// ** 邮箱 ： zachary_wu93@163.com
// ** 博客 ： https://blog.csdn.net/wuzhikaidetb
// ** 日期 ： 2022/07/29
// ** 功能 ： 1、对基于FPGA的串口接收驱动模块的测试testbench
// 2、通过构建一个task来模拟上位机时序发送数据给串口接收驱动，观察该模块能否成功接收数据。
// 3、依次发送4个随机的8bit数据
// *******************************************************************************************************
`timescale 1ns/1ns //定义时间刻度
//模块、接口定义
module tb_uart_rx();
reg sys_clk ;
reg sys_rst_n ;
reg uart_rxd ;
wire uart_rx_done ;
wire [7:0] uart_rx_data ;
localparam integer BPS = 'd230400 ; //波特率
localparam integer CLK_FRE = 'd50_000_000 ; //系统频率50M
localparam integer CNT = 1000_000_000 / BPS ; //计算出传输每个bit所需要的时间，单位：ns
//初始时刻定义
initial begin
$timeformat(-9, 0, " ns", 10); //定义时间显示格式
sys_clk =1'b0;
sys_rst_n <=1'b0;
uart_rxd <=1'b1;
#20 //系统开始工作
sys_rst_n <=1'b1;
#3000
rx_byte({$random} % 256); //生成8位随机数1
rx_byte({$random} % 256); //生成8位随机数2
rx_byte({$random} % 256); //生成8位随机数3
rx_byte({$random} % 256); //生成8位随机数4
#60 $finish();
end
//每当成功接收一个BYTE的数据，就在测试端窗口打印出来
always @(posedge sys_clk)begin
if(uart_rx_done)begin
$display("@time%t", $time);
$display("rx : 0x%h",uart_rx_data);
end
end
//定义任务，每次发送的数据10 位(起始位1+数据位8+停止位1)
task rx_byte(
input [7:0] data
);
integer i; //定义一个常量
//用 for 循环产生一帧数据，for 括号中最后执行的内容只能写 i=i+1
for(i=0; i<10; i=i+1) begin
case(i)
0: uart_rxd <= 1'b0; //起始位
1: uart_rxd <= data[0]; //LSB
2: uart_rxd <= data[1];
3: uart_rxd <= data[2];
4: uart_rxd <= data[3];
5: uart_rxd <= data[4];
6: uart_rxd <= data[5];
7: uart_rxd <= data[6];
8: uart_rxd <= data[7]; //MSB
9: uart_rxd <= 1'b1; //停止位
endcase
#CNT; //每发送 1 位数据延时
end
endtask //任务结束
//设置主时钟
always #10 sys_clk <= ~sys_clk; //时钟20ns,50M
//例化被测试的串口接收驱动
uart_rx
#(
.BPS (BPS ),
.CLK_FRE (CLK_FRE )
)
uart_rx_inst(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n ),
.uart_rxd (uart_rxd ),
.uart_rx_done (uart_rx_done ),
.uart_rx_data (uart_rx_data )
);
endmodule 4.5、仿真结果分析
仿真结果如下图（注释很详细）：

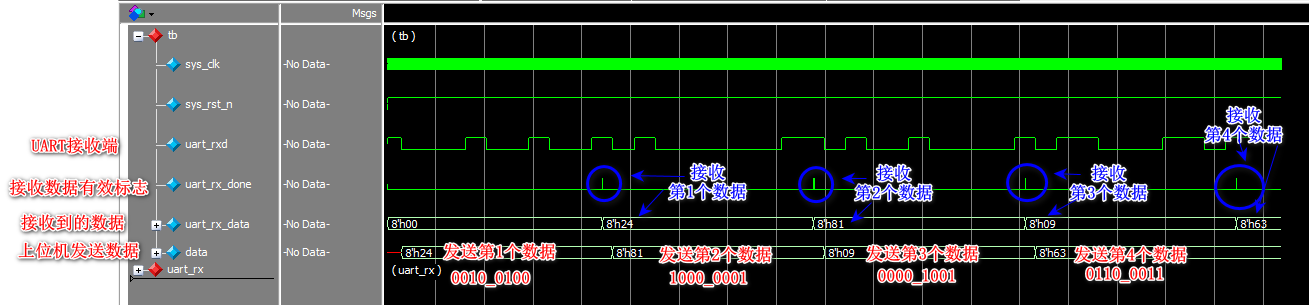

下图中分别发送了4个数据8'h24--8'h81--8'h09--8'h63；接收模块分别接收到了4个数据8'h24--8'h81--8'h09--8'h63。发送、接收数据一致。

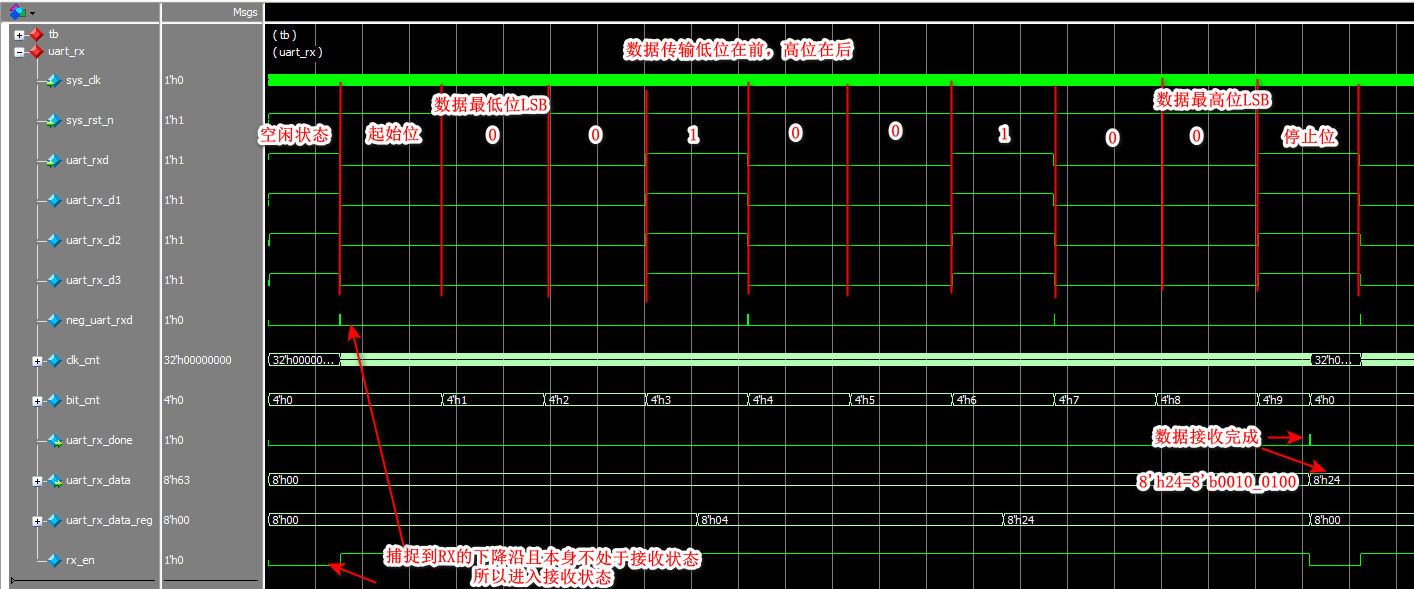

下图是第1次接收数据（8'h24，即00100100）是的时序图。
4.6、上板测试
至此已经顺利完成了接收模块的仿真验证，接下来使用一块Altera Cyclone IV E的开发板上板测试。
首先生成一个IP核--ISSP（In-System Sources and Probes），这个IP核可以提供一个输出用来在线输出，相当于一个简单的信号发生器--Source，此外还可以提供探针Probes来在线监控信号的输出。

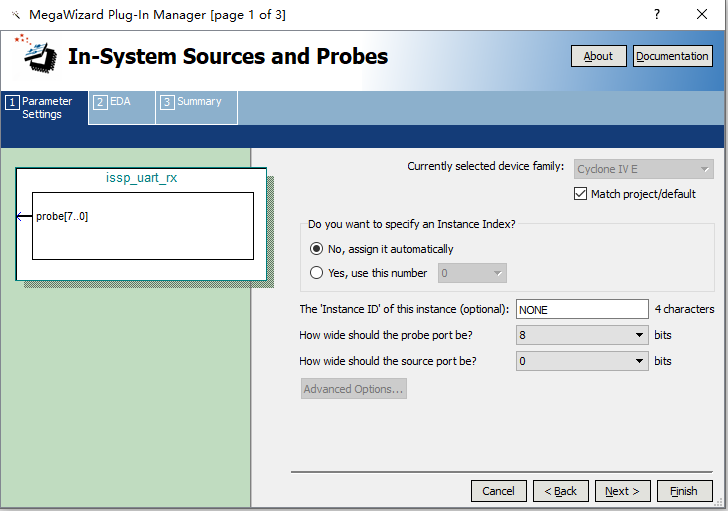

在本次设计中，我们使用Probes来观察串口接收数据。ISSP调用如下：
编写一个接收模块验证模块，该模块调用接收模块，ISSP IP核。同时在电脑上使用串口调试软件发送数据，根据接收到的数据判断串口接收模块是否能成功工作。
接收模块验证模块uart_rx_test代码如下：
// *******************************************************************************************************
// ** 作者 ： 孤独的单刀
// ** 邮箱 ： zachary_wu93@163.com
// ** 博客 ： https://blog.csdn.net/wuzhikaidetb
// ** 日期 ： 2022/07/29
// ** 功能 ： 1、基于FPGA的串口接收驱动模块的测试模块；
// 2、例化串口接收驱动与ISSP IP核；
// 3、使用上位机发送随机数据到FPGA，通过观察ISSP监测到的接收驱动接收的数据来进行测试。
// *******************************************************************************************************
module uart_rx_test
(
//系统接口
input sys_clk ,
input sys_rst_n ,
//UART接收线
input uart_rxd //接收数据线
);
parameter integer BPS = 'd230400 ; //波特率230400
parameter integer CLK_FRE = 'd50_000_000 ; //系统频率50MHZ
wire [7:0] uart_rx_data;
//例化接收模块
uart_rx
#(
.BPS (BPS ),
.CLK_FRE (CLK_FRE )
)
uart_rx_isnt
(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n ),
.uart_rxd (uart_rxd ),
.uart_rx_done ( ),
.uart_rx_data (uart_rx_data )
);
//例化ISSP作为观测手段
issp_uart_rx issp_uart_rx_inst
(
.probe (uart_rx_data ), //观测接收数据
.source ( )
);
endmodule

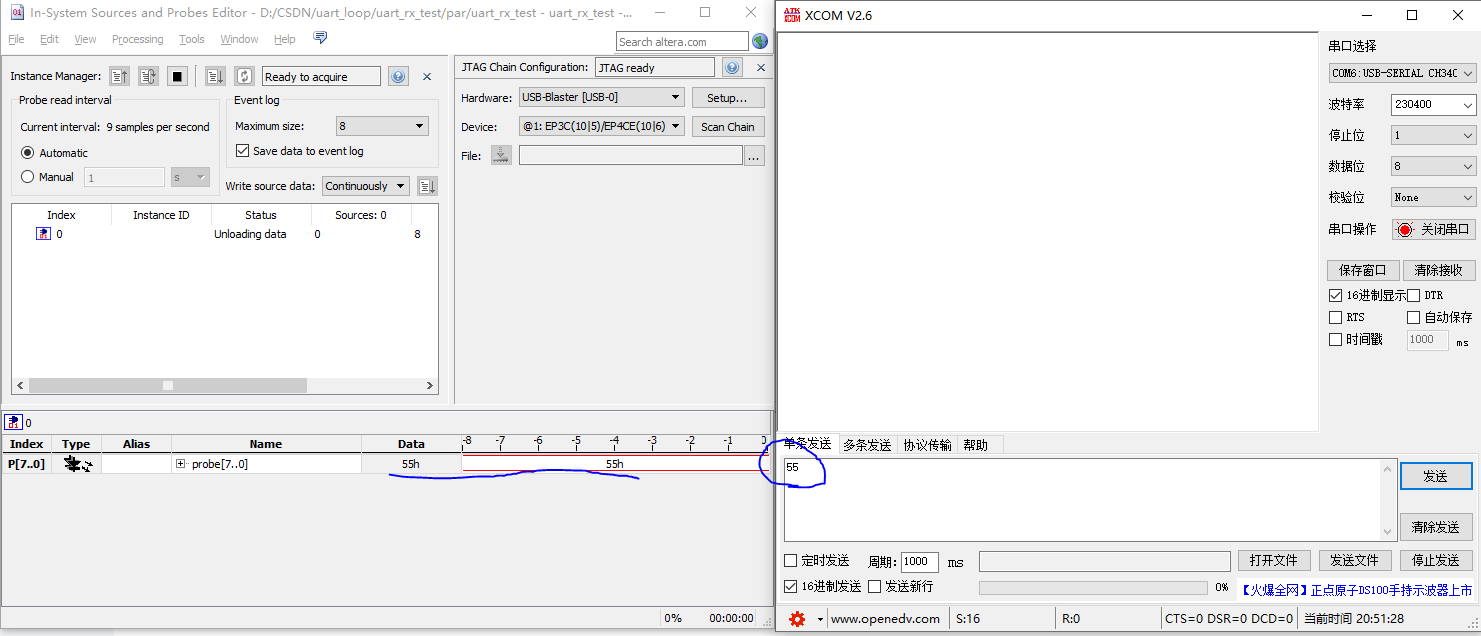

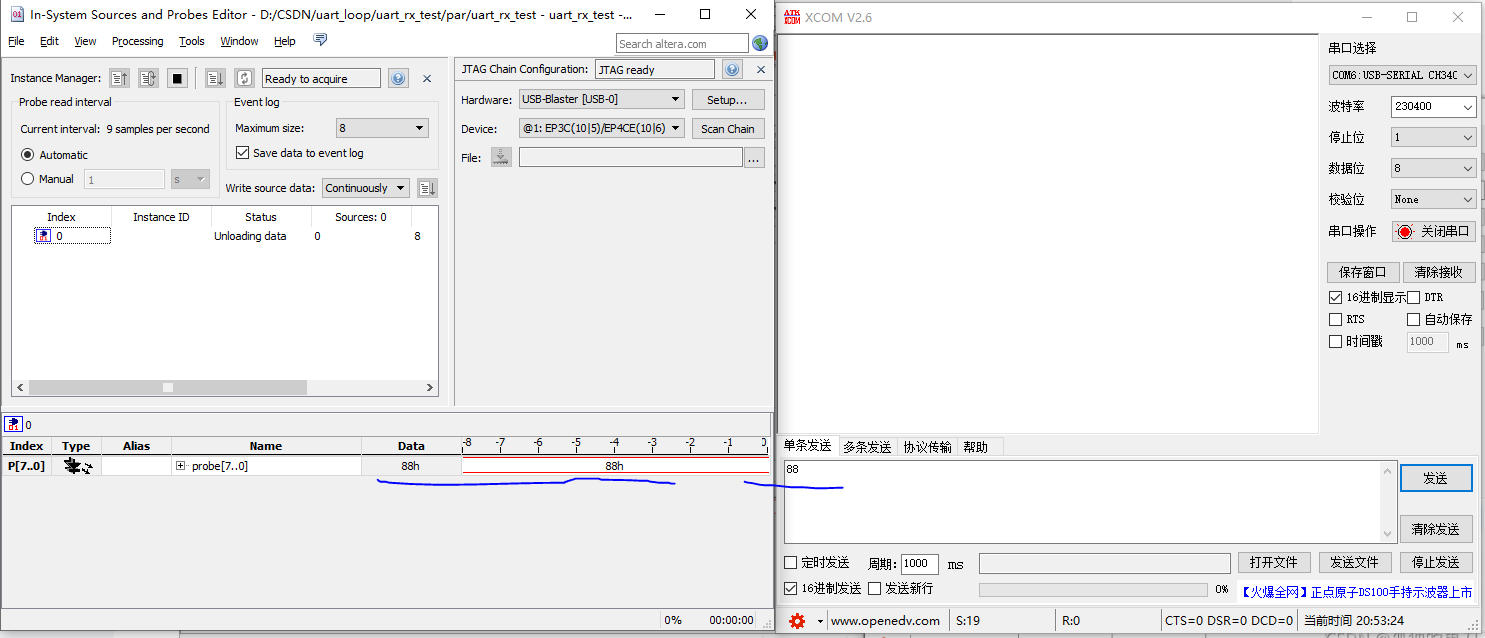

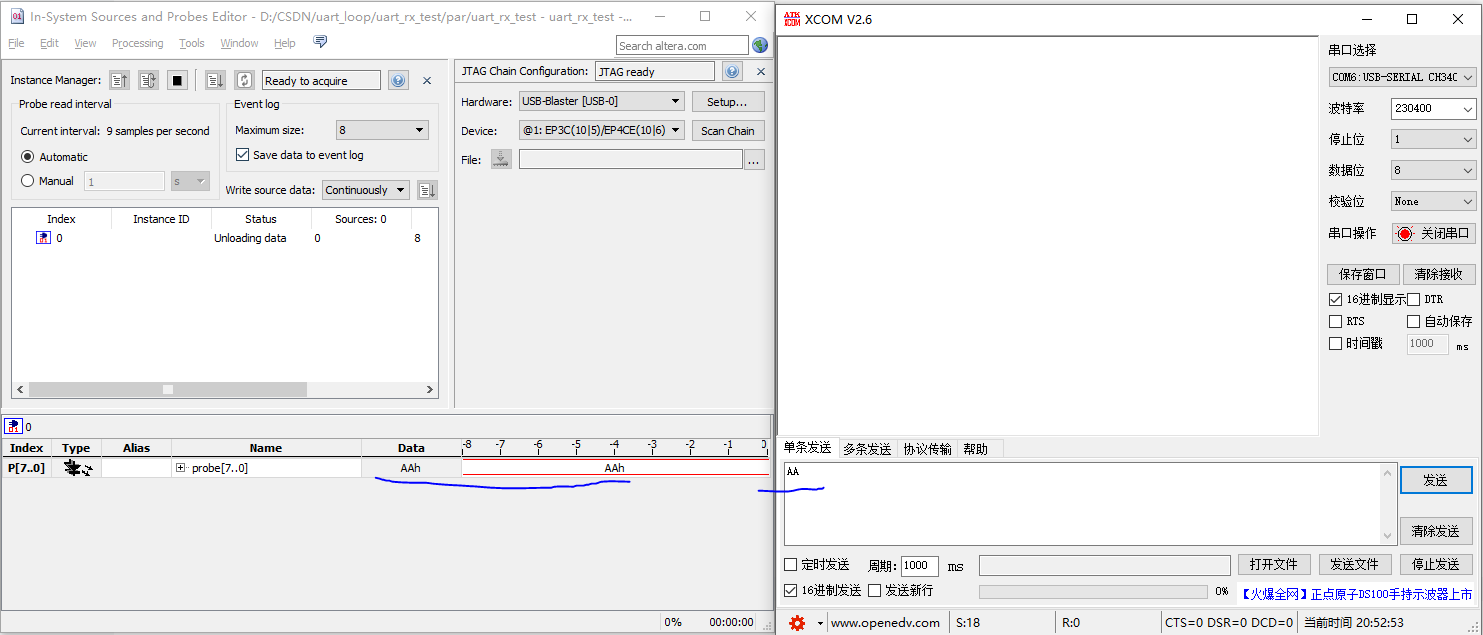

下载程序后，在Quartus II中打开In-System Sources and Probes Editor，然后使用串口调试软件发送数据0x55--0xaa--0x88(随机选的3个)，观察 In-System Sources and Probes Editor中寄存器的值，分别如下：
5、总结
- 串口作为一种常用的通信协议与调试手段，请一定要熟练掌握！
- 基于FPGA的串口实现不难，只要注意根据波特率合理设计计数器即可，在此计数器的调动下可以实现数据的发送与接收
- 如果需要完整的工程文件请点这里：工程文件下载
- ????博客主页：wuzhikai.blog.csdn.net
- ????本文由 孤独的单刀 原创，首发于CSDN平台????
- ????您有任何问题，都可以在评论区和我交流????！
- ????创作不易，您的支持是我持续更新的最大动力！如果本文对您有帮助，还请多多点赞????、评论????和收藏⭐！
最后
以上就是大胆人生为你收集整理的串口（UART）的FPGA实现（含源码工程）1、什么是串口（UART）？2、串口的组成3、串口发送模块4、串口接收模块5、总结的全部内容，希望文章能够帮你解决串口（UART）的FPGA实现（含源码工程）1、什么是串口（UART）？2、串口的组成3、串口发送模块4、串口接收模块5、总结所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
发表评论 取消回复
