基于FPGA自适应串口通信（Auto Baud Rate）实现了 用了整体框图频率捕获层算法

做的课设，相当于复习了一遍verilog。

---

实现了

1.接收端固定模式：8N1 BAUD：921600。

2.发送端8N1，任意波特率（不取极端值）。

3.数码管显示波特率（16进制）。



用了

1.两天一夜。

2.ego1平台+usb2uart。

---

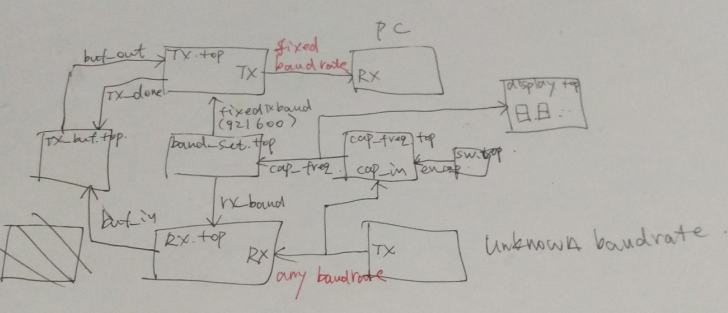

整体框图

输入tx信号经过频率捕获层获得100Mhz下的计数值，送给波特率产生层得到接收层波特率。

接收层接收数据送给串口FIFO层，串口FIFO层根据发送层的反馈将数据送出FIFO。

发送层将数据按固定921600波特率发给PC机。从而实现波特率交换。



---



频率捕获层算法

1.uart协议

这里只考虑最常用的8N1，即8位数据，无校验，1位停止位。

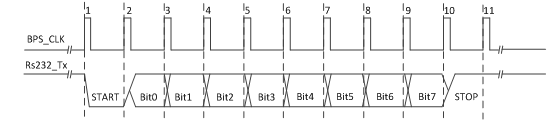

在时钟线上升沿，tx线下降沿并维持到下一个上升沿即为一个开始位。然后8位数据（低位在前）。然后到第10位停止位高电平。

值得一提的是，tx线不会在某个电平完后恢复初始电平，比如说上一个数据位是低，当前位还是低，这个数据位结束后不会变回高再变低。

有什么影响？倘若tx发送0xff，那么其实只有一个低电平脉宽！即起始位那个脉宽。

2.算法

 先打两拍，同步时钟以及滤除尖峰脉冲。考虑到输入的数据信号大多为ascii码。

我们从里面找一个最特殊的，U，这个字符二进制为10101010，再加上开始结束位的tx线电平变化为：

0101010101，这里有4个或者说5个低电平脉宽，这是最理想的情况。这样测出来的脉宽都是波特率。

但是如果是一般的字符，发送一个字节可能获得多个低电平脉宽，从里面找最小的有极大可能就是波特率（极小可能最小的低电平脉宽是波特率的倍数）。

所以我们的算法就是多次测频率，从里面找一个最小的，即认为是波特率。注意这里的频率，波特率都是相对于ego1的100Mhz时钟，并不需要化为实际波特率。

程序

`timescale 1ns / 1ps


module cap_freqence(
            input        clk,
            input        rst_n,
            input         freq_in,
            input         cap_en,
            output     freq_cap//27bit 0-134,217,727 对输入信号波特率测得的频率
    );
reg[26:0]  freq_cap = 14'd10416;    //rst ??????
reg[26:0] tmp_cap,sequence_cap[2:0];    //cap 5 times and Use the smallest one as baud
reg [2:0] cap_cnt;
// reg cap_finish;
reg s0_RS_232_RX,s1_RS_232_RX;        //同步寄存器，消除亚稳态
reg tmp0_RS_232_RX,tmp1_RS_232_RX;    //数据寄存器，移位寄存器
reg cap_state;                        //0:idle 1:work
wire neg_RX;//下降沿
always@(posedge clk or negedge rst_n)//同步寄存器，消除亚稳态
    if(!rst_n)
        begin
            s0_RS_232_RX <= 1'b0;
            s1_RS_232_RX <= 1'b0;
        end
    else
        begin
            s0_RS_232_RX <= freq_in;   //次态
            s1_RS_232_RX <= s0_RS_232_RX;//现态
        end
always@(posedge clk or negedge rst_n)//数据寄存器
    if(!rst_n)
        begin
            tmp0_RS_232_RX <= 1'b0;
            tmp1_RS_232_RX <= 1'b0;
        end
    else
        begin
            tmp0_RS_232_RX <= s1_RS_232_RX;
            tmp1_RS_232_RX <= tmp0_RS_232_RX;
        end
//共打两拍再检测输入脚
assign neg_RX = (!tmp0_RS_232_RX) & tmp1_RS_232_RX;//下降沿检测

always@(posedge clk or negedge rst_n)//cap工作状态
    if(!rst_n)begin
        cap_state <= 0;
        end
    else if(neg_RX)                    //下降沿开始测频
        cap_state <= 1;
    else if (tmp0_RS_232_RX)        //高电平退出测频
        cap_state <= 0;

always@(posedge clk or negedge rst_n)//以100Mhz时钟测输入引脚低电平脉宽
    if(!rst_n)
        begin
            tmp_cap <= 27'd0;

        end
    else if(cap_state)                //串口工作状态（接受）时计数
        begin
            if(tmp0_RS_232_RX)        //计完一次频率
                begin
                   sequence_cap[cap_cnt] <= tmp_cap;
                   tmp_cap <= 27'd0;
                   cap_cnt <= cap_cnt + 1;//0 1 2 3,4测完4次后为4
                end
            else
               tmp_cap <= tmp_cap + 1'b1;
        end

integer i;
reg[26:0] min_cap;

always@(cap_cnt)                    //测完一个序列便从测频序列里找出最小脉宽即为bps
    begin
        if (cap_cnt == 2'd5)
            begin
                min_cap=sequence_cap[0];//1st one as minimal cap
                for (i=1;i<5;i=i+1)
                    if (sequence_cap[i] < min_cap)
                        if (sequence_cap[i] > 10)
                            min_cap = sequence_cap[i];
                if (cap_en)            //手动控制更新baud
                    freq_cap = min_cap;
            end
    end

endmodule

这个程序有瑕疵，用了初始化。不懂

freq_cap
这个变量放在rst里面复位后，之后都不能被下面

freq_cap = min_cap;
这句更新，暂时这么写吧！

---

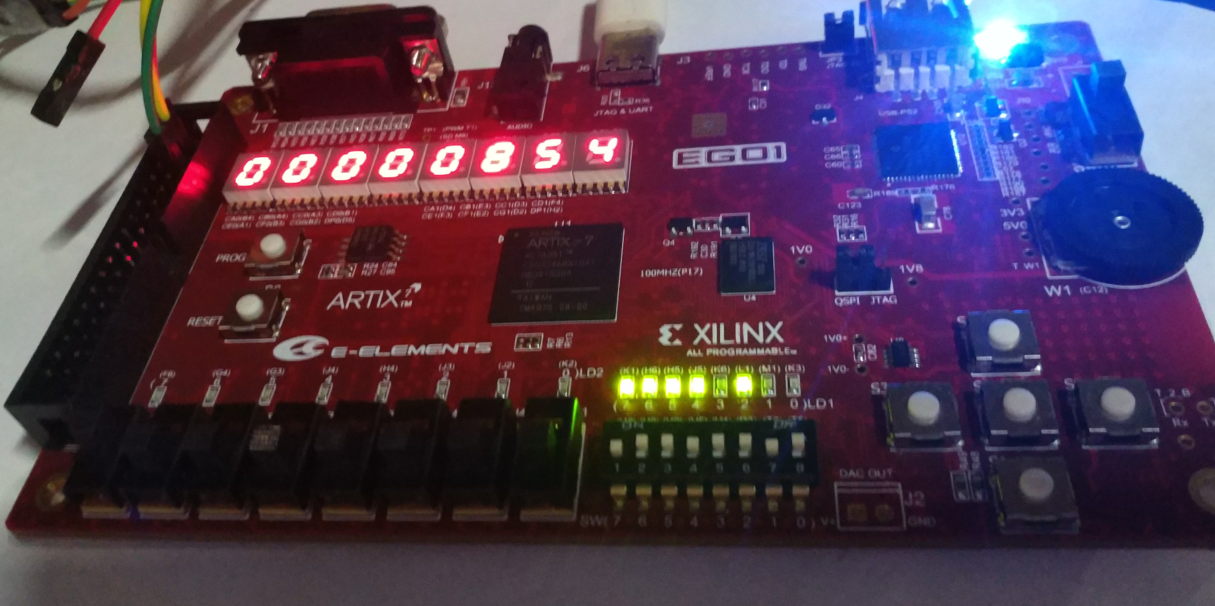

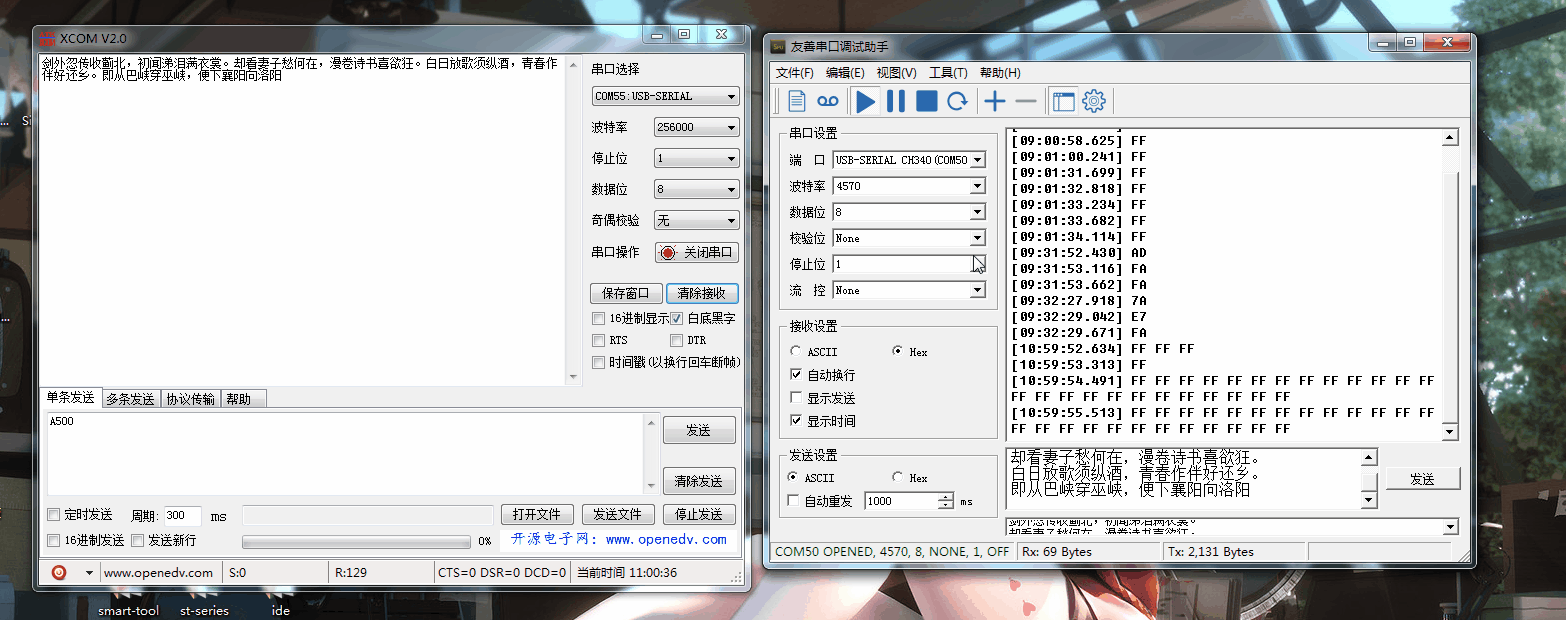

效果
