FPGA之旅设计99例之第十例-----串口上位机模拟OLED屏

163 阅读 0 评论 108 点赞

我是靠谱客的博主激昂樱桃，这篇文章主要介绍FPGA之旅设计99例之第十例-----串口上位机模拟OLED屏，现在分享给大家，希望可以做个参考。

一. 简介

这是FPGA之旅设计的第十例啦，在上一例中，已经成功驱动了OLED屏幕，本例将结和上一例，以及第四例多bytes串口通信做一个有趣的例程。

简单来说，就是利用Qt编写上位机，通过串口与FPGA进行通信，然后FPGA将接收到的数据，通过IIC接口发送给OLED，就这么一个流程。

二. QT上位机

大家可能对QT部分不感兴趣，也不熟悉，这里就只对上位机的功能进行说明，实现过程就不叙述了，想了解的可以点个赞，人多的话，就专门介绍一下。

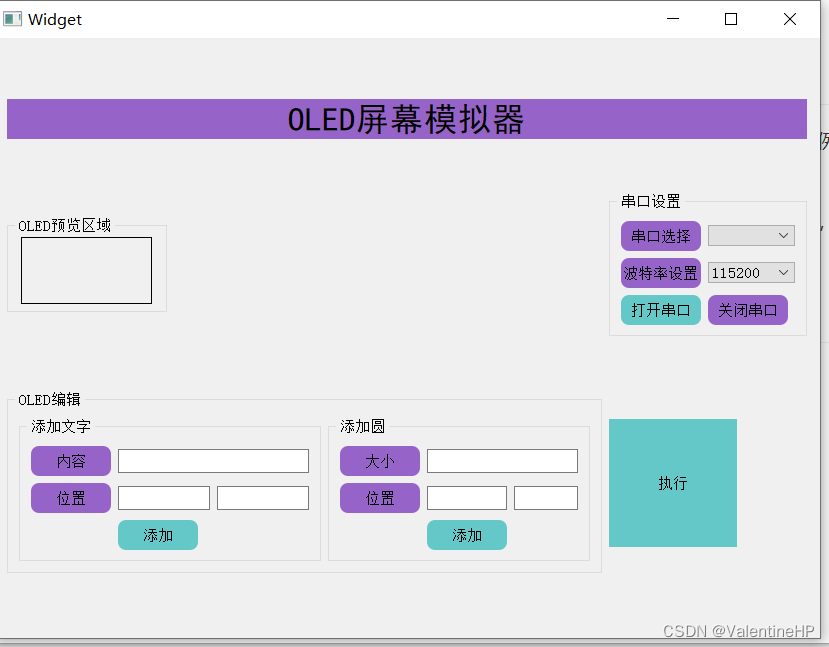

上位机目前一共只实现了两个功能，一个是添加文字，另外一个是添加圆。添加过后，会在OLED预览区域中进行显示。等编辑好之后，就可以点击执行，这时候，上位机会解析这部分的数据，然后通过串口发送给FPGA，接下来的就是FPGA里面的处理了。

上位机可以更加完善。例如字体的大小可调，字体可选，圆的线宽可调，像其他图形矩形，椭圆，线等等，都是可以的。也可以扩展功能，如添加图片等等。上位机的介绍就到这里。

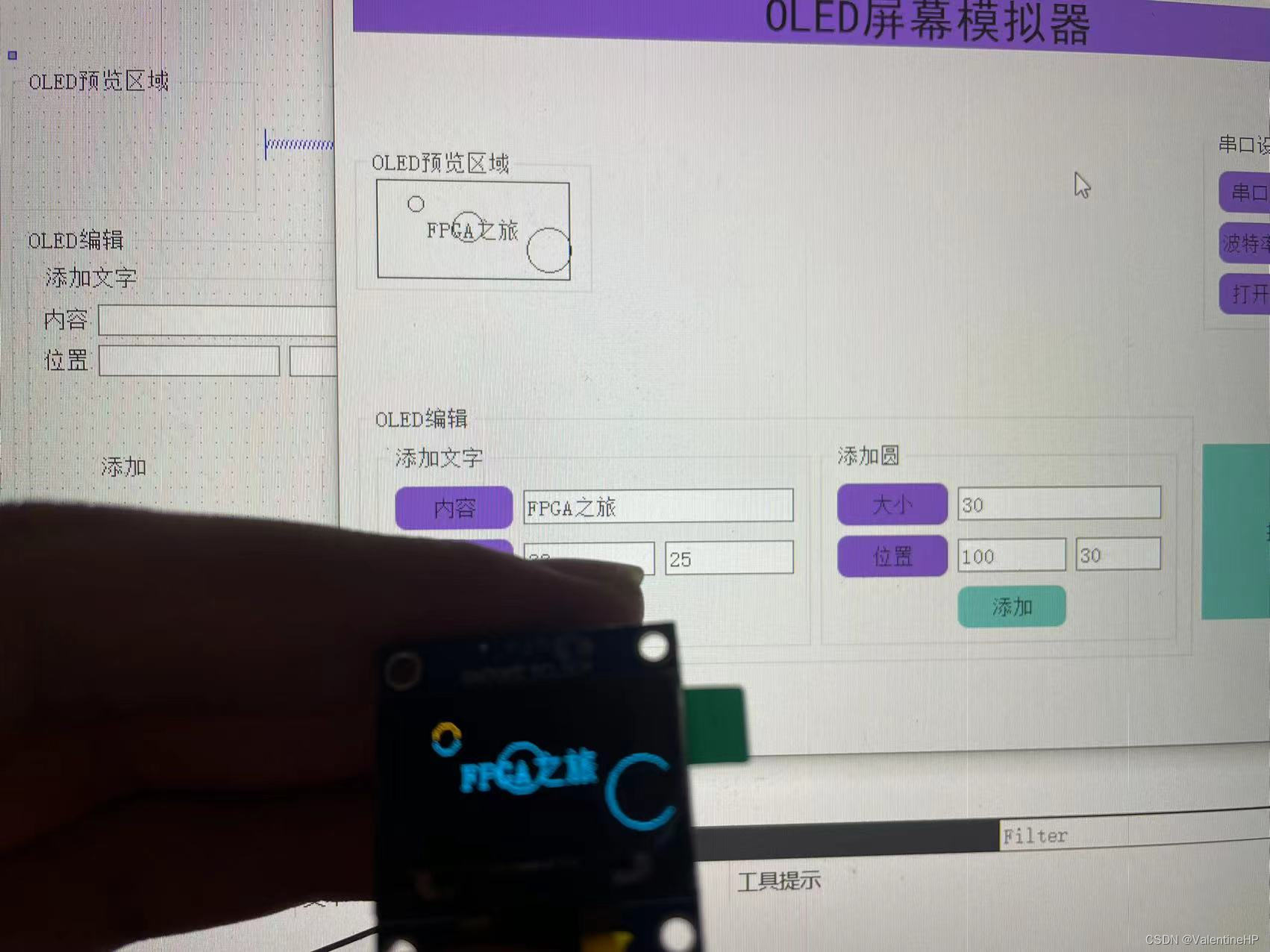

在这里插入图片描述

三. FPGA部分实现

(一). 串口部分

在第四例，多byte串口接收模块中，默认为每次接收到三个byte就使能一次。刚好这里发送给OLED的数据也是三个byte，就对应上了，不需要修改任何程序，直接在top模块里面例化即可。

UART_MulRX  UART_MulRXHP(
    .sys_clk				(sys_clk),        /*系统时钟 50M*/
    .rst_n				(rst_n),              /*复位信号*/

    .uart_rxs_done  	(uart_rxs_done),   /*串口接收完成*/
    .odats				(uart_rxs_data),           /*接收数据*/

    .uartrx  			(UART_RX)       /*uart rx信号线*/
);

(二). OLED部分

在上一例中，程序对OLED进行初始化之后，就进入了空闲态，在空闲态的时候，是没有任何处理的。但在本例中，需要对串口接收到的数据进行处理，通过IIC发送给OLED，这部分也很简单,代码如下。

module OLED_SelData(

	input				sys_clk,
	input				rst_n,
	input				init_req,
    input[23:0]		    init_data,

	input				uart_req,
    input[23:0]		    uart_data,

	output			    IICWriteReq,
    output[23:0]	    IICWriteData
);

reg       IICWriteReqReg;
reg[23:0] IICWriteDataReg;

assign IICWriteReq  = init_req | uart_req;
assign IICWriteData = (init_req == 1'b1) ? init_data : uart_data;

endmodule
