09B 串口通信发送的verilog设计与调试

96 阅读 0 评论 64 点赞

我是靠谱客的博主故意月亮，这篇文章主要介绍09B 串口通信发送的verilog设计与调试，现在分享给大家，希望可以做个参考。

1、题目

设计一个串口模块，以一个字节为单位发送数据

2、代码实现

复制代码

`timescale 1ns / 1ns
module uart_tx(
clk,
reset_n,
data,
send_en,
baud_set,
uart_tx,
tx_done
    );
 input clk;
 input reset_n;
 input [7:0]data;
 input send_en;
 input [2:0]baud_set;
 output reg uart_tx;//串口发送信号输出
 output reg tx_done; //串口模块8bit发送完毕 再发送一个发送完成信号通知对方
// baud_set=0 就让波特率=9600
//baud_set=1 就让波特率=19200
//baud_set=2 就让波特率=38400
//baud_set=3 就让波特率=115200    5  6  7 位 先留着


 //波特率设置
 reg [17:0]bps_DR;//一个时钟周期在某波特率下计时器应该计的数
 //9600对应5208 最少需要13位 这里用了18位是因为要和div_cnt作比较
 always@(*)begin
 if(!reset_n)
 bps_DR <= 1000000000/9600/20;
 else begin
    case(baud_set)//fpga保留整数 无需考虑除不尽的情况
    0:bps_DR = 1000000000/9600/20;
    1:bps_DR = 1000000000/19200/20;
    2:bps_DR = 1000000000/38400/20;
    3:bps_DR = 1000000000/57600/20;
    4:bps_DR = 1000000000/115200/20;
    default: bps_DR = 1000000000/9600/20; //baud_set其他的情况还是为9600的波特率
    endcase
  end
  end

//每一个时钟周期计数  send_en 为控制信号 为1则开始计数
reg [17:0]div_cnt;//每一个时钟周期计数器
 always@(posedge clk or negedge reset_n)begin
 if (!reset_n)
    div_cnt <= 0;
 else if(send_en)begin
    if(div_cnt == bps_DR-1)
      div_cnt <= 0;
    else
      div_cnt <= div_cnt + 1'b1;
    end
 else
 div_cnt <= 0;
 end

//数据输出模块设计
reg [3:0]bps_cnt;// 时钟信号个数计数器
always@(posedge clk or negedge reset_n)begin
if(!reset_n)
   bps_cnt <= 0;
 else if (div_cnt == bps_DR-1)begin//当到达一个时钟信号  bps_cnt+1
       if(bps_cnt == 11)
          bps_cnt <= 0;
      else
         bps_cnt <= bps_cnt + 1'b1;
     end
  else
  bps_cnt <= 0;
  end

 //数据传输模块设计
always@(posedge clk or negedge reset_n)
if(!reset_n)begin
   uart_tx <= 1'b1;//空闲时刻为高电平
   tx_done <= 0;
   end
   else begin
         case(bps_cnt)
         0:begin uart_tx <= 0;tx_done <= 1'b0;end//发送开始信号并让tx_done为0
         1:uart_tx <= data[0];
         2:uart_tx <= data[1];
         3:uart_tx <= data[2];
         4:uart_tx <= data[3];
         5:uart_tx <= data[4];
         6:uart_tx <= data[5];
         7:uart_tx <= data[6];
         8:uart_tx <= data[7];
         9:uart_tx <= 1;//stop信号
         10: begin uart_tx <= 1; tx_done <= 1'b1;end//发送结束信号并让tx_done为1
         default:  uart_tx <= 1;
    endcase
    end
endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
`timescale 1ns / 1ns
module uart_tx(
clk,
reset_n,
data,
send_en,
baud_set,
uart_tx,
tx_done
    );
 input clk;
 input reset_n;
 input [7:0]data;
 input send_en;
 input [2:0]baud_set;
 output reg uart_tx;//串口发送信号输出
 output reg tx_done; //串口模块8bit发送完毕 再发送一个发送完成信号通知对方
// baud_set=0 就让波特率=9600
//baud_set=1 就让波特率=19200
//baud_set=2 就让波特率=38400
//baud_set=3 就让波特率=115200    5  6  7 位 先留着


 //波特率设置
 reg [17:0]bps_DR;//一个时钟周期在某波特率下计时器应该计的数
 //9600对应5208 最少需要13位 这里用了18位是因为要和div_cnt作比较
 always@(*)begin
 if(!reset_n)
 bps_DR <= 1000000000/9600/20;
 else begin
    case(baud_set)//fpga保留整数 无需考虑除不尽的情况
    0:bps_DR = 1000000000/9600/20;
    1:bps_DR = 1000000000/19200/20;
    2:bps_DR = 1000000000/38400/20;
    3:bps_DR = 1000000000/57600/20;
    4:bps_DR = 1000000000/115200/20;
    default: bps_DR = 1000000000/9600/20; //baud_set其他的情况还是为9600的波特率
    endcase
  end
  end

//每一个时钟周期计数  send_en 为控制信号 为1则开始计数
reg [17:0]div_cnt;//每一个时钟周期计数器
 always@(posedge clk or negedge reset_n)begin
 if (!reset_n)
    div_cnt <= 0;
 else if(send_en)begin
    if(div_cnt == bps_DR-1)
      div_cnt <= 0;
    else
      div_cnt <= div_cnt + 1'b1;
    end
 else
 div_cnt <= 0;
 end

//数据输出模块设计
reg [3:0]bps_cnt;// 时钟信号个数计数器
always@(posedge clk or negedge reset_n)begin
if(!reset_n)
   bps_cnt <= 0;
 else if (div_cnt == bps_DR-1)begin//当到达一个时钟信号  bps_cnt+1
       if(bps_cnt == 11)
          bps_cnt <= 0;
      else
         bps_cnt <= bps_cnt + 1'b1;
     end
  else
  bps_cnt <= 0;
  end

 //数据传输模块设计
always@(posedge clk or negedge reset_n)
if(!reset_n)begin
   uart_tx <= 1'b1;//空闲时刻为高电平
   tx_done <= 0;
   end
   else begin
         case(bps_cnt)
         0:begin uart_tx <= 0;tx_done <= 1'b0;end//发送开始信号并让tx_done为0
         1:uart_tx <= data[0];
         2:uart_tx <= data[1];
         3:uart_tx <= data[2];
         4:uart_tx <= data[3];
         5:uart_tx <= data[4];
         6:uart_tx <= data[5];
         7:uart_tx <= data[6];
         8:uart_tx <= data[7];
         9:uart_tx <= 1;//stop信号
         10: begin uart_tx <= 1; tx_done <= 1'b1;end//发送结束信号并让tx_done为1
         default:  uart_tx <= 1;
    endcase
    end
endmodule

testbench如下

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
`timescale 1ns / 1ns

module uart_tx_tb( );
reg clk;
reg reset_n;
reg [7:0]data;
reg send_en;
reg [2:0]baud_set;
wire uart_tx;
wire tx_done;
//例化
uart_tx uart_tx_inst0(
.clk(clk),
.reset_n(reset_n),
.data(data),
.send_en(send_en),
.baud_set(baud_set),
.uart_tx(uart_tx),
.tx_done(tx_done)
   );
//产生周期为20ns的时钟
initial clk=1;
always #10 clk =~clk;

//对输入进行赋值
initial begin
reset_n = 0;
data = 0;//刚开始要发的数据也让它等于0
send_en = 0;
baud_set = 4; //初始化波特率为115200 速度快11个时钟脉冲下来时间短
#201;

reset_n = 1;
#100
send_en = 1;
data = 8'h57; //0101 0111

#20;
@(posedge tx_done);//死循环 一直等待tx_done上升沿的到来 来了就跳出循环 没有来就持续等待
send_en = 0;
#2000;
$stop;
end


endmodule

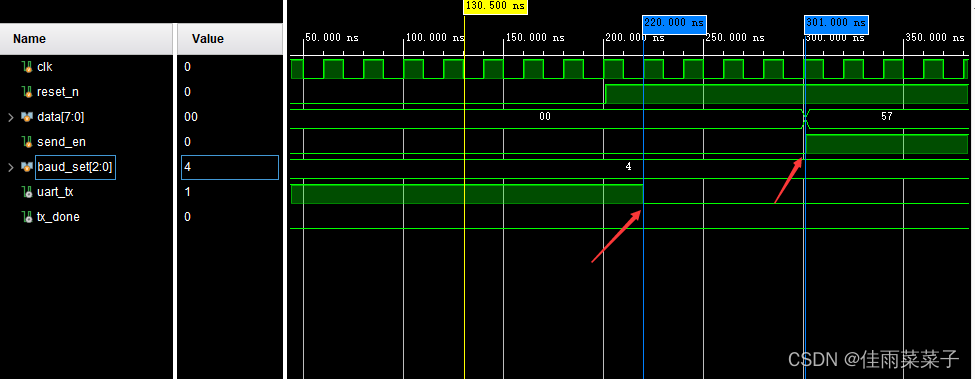

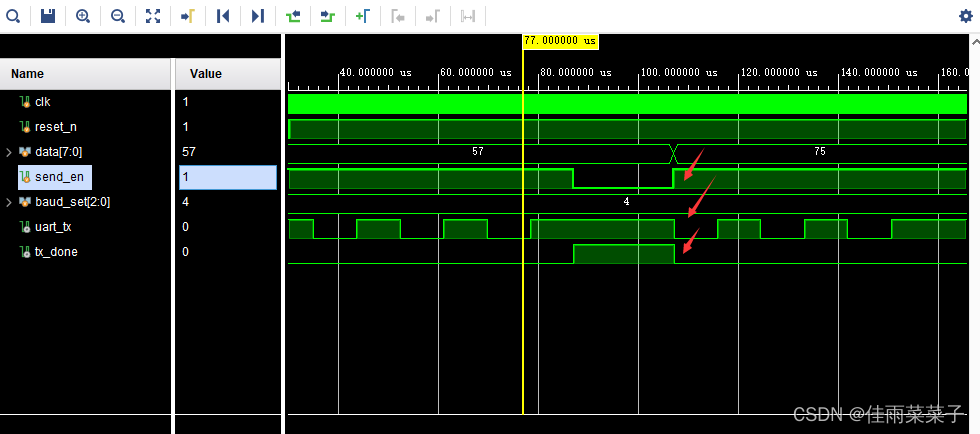

仿真结果如下：

send_en还是低电平的时候，串口发送的信号已经变成了低电平，不合常理

发送的第二个信号在send_en为1之后要先以1为发送对象，等待div_cnt到一个新的时钟脉冲，bps_cnt变成11,在bps_cnt为11时，发送对象还是1，所以继续以1为发送对象，等到div_cnt到一个新的时钟脉冲，bps_cnt从1变成0，才开始发送低电平起始位。所以一共用了两个周期才走到低电平的位置。

所以提出解决方法：让bps_cnt也受send_en的控制

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
reg [3:0]bps_cnt;// 时钟信号个数计数器
always@(posedge clk or negedge reset_n)begin
if(!reset_n)
   bps_cnt <= 0;
 else if (send_en)
 begin
     if(div_cnt == bps_DR-1)
     begin                  //当到达一个时钟信号  bps_cnt+1
       if(bps_cnt == 11)
          bps_cnt <= 0;
      else
         bps_cnt <= bps_cnt + 1'b1;
      end
 end
 else
 bps_cnt <= 0;
 end

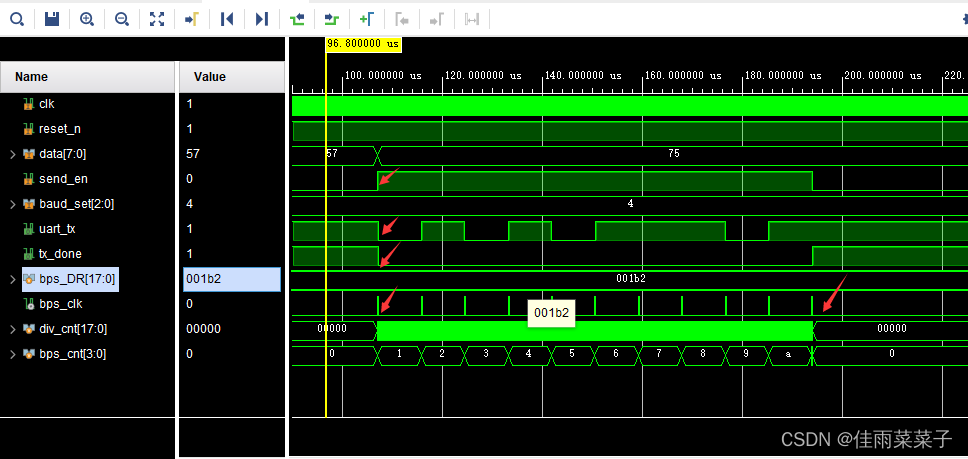

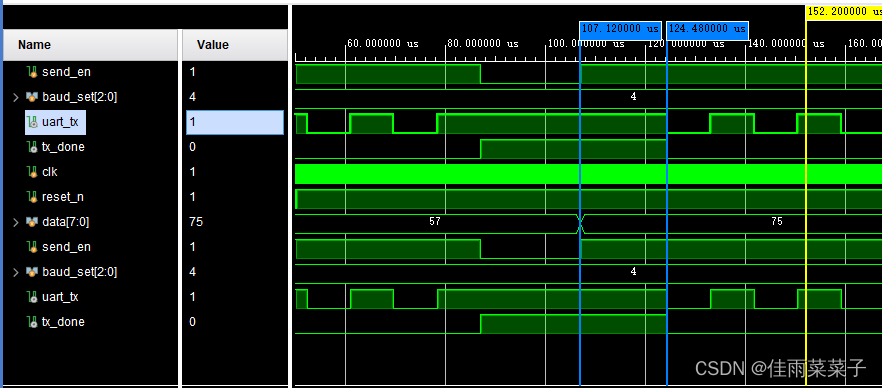

在stop信号传输中，div_cnt计数到了新的时钟脉冲，div_cnt = 0,bps_cnt=10,于是开始传输高电平同时让tx_done变成高电平。刚一变成高电平，测试平台感应到就立马把send_en赋值为0，send_en=0了，div_cnt还是为0（因为这些操作都是一瞬间的事情，姑且认为div_cnt还没来得及开始计数）且bps_cnt由10变为0，所以在下面的仿真图中可以看见，uart_tx和tx_done立马就变为低电平了，随后就以低电平为传输对象一直传，直到20ns后send_en再次被赋值为1，div_cnt立马重新开始计时，到一个新的时钟脉冲时（div_cnt从0开始到这个新的时钟脉冲这段时间依旧是以0为传输对象，所以这段时间就相当于开始信号），bps_cnt由零变为1，随后就开始传输data[0]

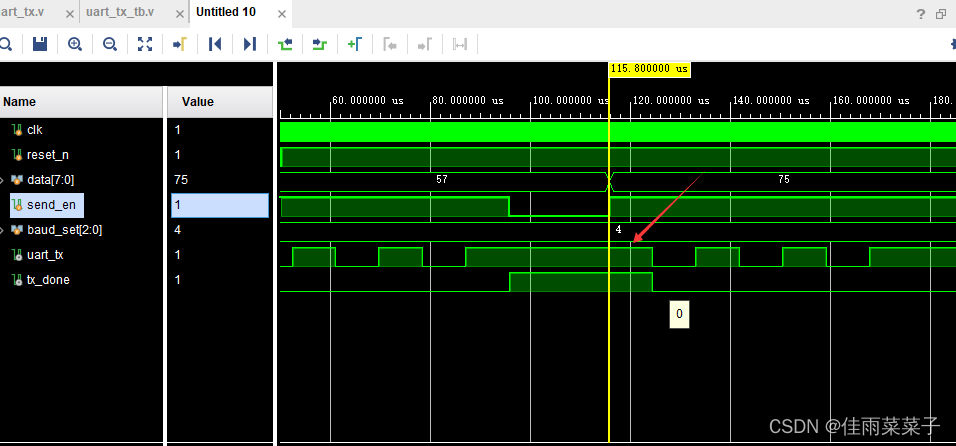

还是有问题：比如20ns这段空闲状态tx是以低电平为传输对象的，不符合常理

原因是bps_cnt被置零，直接就对应发送start信号，所以把代码做如下修改：（记得把11个脉冲那里改为12个）

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
always@(posedge clk or negedge reset_n)
if(!reset_n)begin
   uart_tx <= 1'b1;//空闲时刻为高电平
   tx_done <= 0;
   end
   else begin
         case(bps_cnt)
         1:begin uart_tx <= 0;tx_done <= 1'b0;end//发送开始信号并让tx_done为0
         2:uart_tx <= data[0];
         3:uart_tx <= data[1];
         4:uart_tx <= data[2];
         5:uart_tx <= data[3];
         6:uart_tx <= data[4];
         7:uart_tx <= data[5];
         8:uart_tx <= data[6];
         9:uart_tx <= data[7];
         10:uart_tx <= 1;//stop信号
         11: begin uart_tx <= 1; tx_done <= 1'b1;end//发送结束信号并让tx_done为1
         default:  uart_tx <= 1;//其他就为1 高电平
    endcase
    end

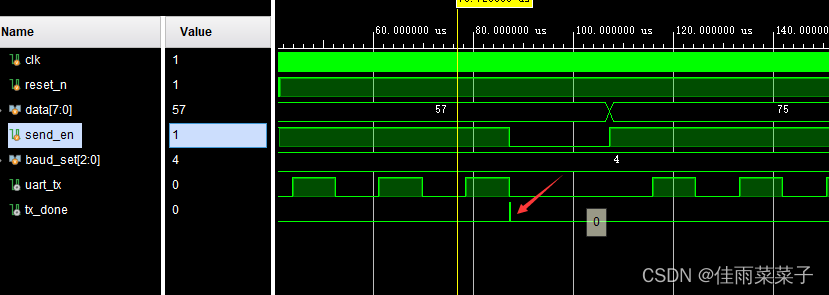

但是又出现了之前的问题：要多一个周期后才会开始传输start信号

观察代码可知，计满才加一次（才让bps_cnt变为1)才开始发送start信号，浪费了一位的时间

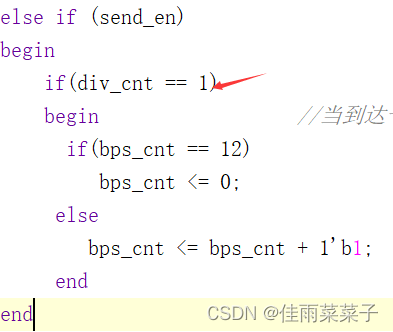

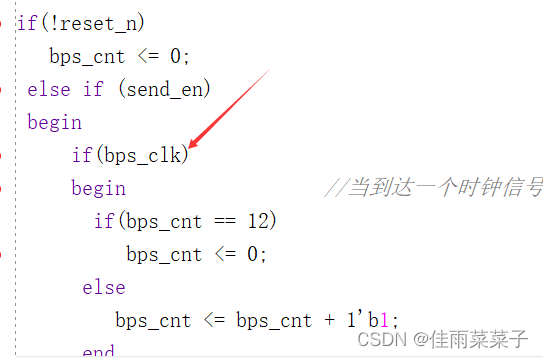

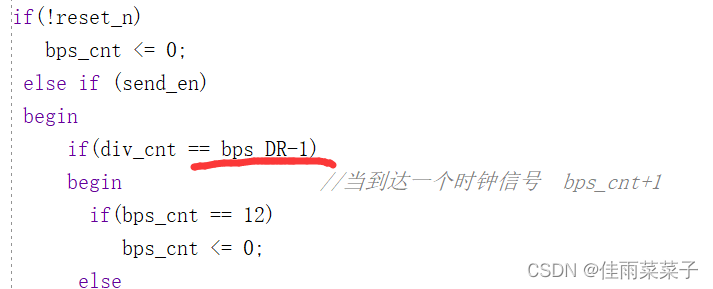

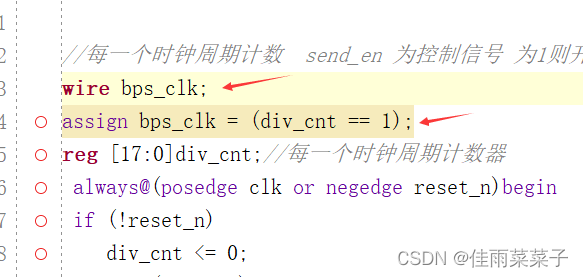

div_cnt计数到bps_dr需要很长的时间，但是计数到1的时间是可以忽略的（这里的意思是说：原来代码里的div_cnt需要计数一个完整的周期才能将bps_cnt加一，而每一段计数过程都会经过1这个数，所以直接让它跑到1的时候就让bps——cnt加1，节约了很多时间。可能你会想，那这样的话每一个位的时间不就改变了吗？其实并没有，因为div_cnt是每次到bps_dr-1才归零的这个条件没有变。只是之前把div_cnt到了bps_dr-1时当作bps_cnt加1的条件，现在把div_cnt到1时当作bps_cnt加1的条件，同样是一段div_cnt的计数周期仅对应一个数值1.代码改变如下：
