基于FPGA的RS232串口发送（含程序）

103 阅读 0 评论 68 点赞

我是靠谱客的博主开朗小丸子，这篇文章主要介绍基于FPGA的RS232串口发送（含程序），现在分享给大家，希望可以做个参考。

RS232通信协议我就不讲了，自己在网上搜，我讲一下怎么发送，怎么用。

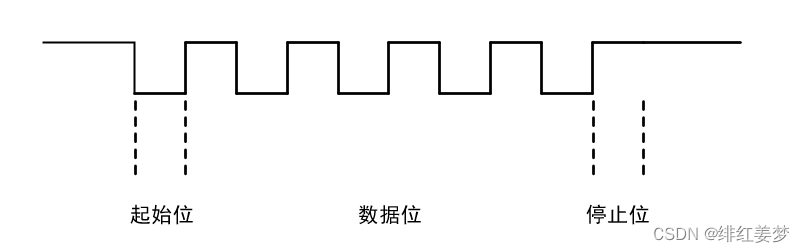

发送数据前，发送一直是高电平，发送数据前，先发送一个低电平的起始位，然后是八个电平的数据位，再然后是一个低电平的结束位，最后保持高电平，等待下一个数据到来。发送数据为8bit位宽，在9600波特率下依次将bit位输出作为中间8位的数据位。

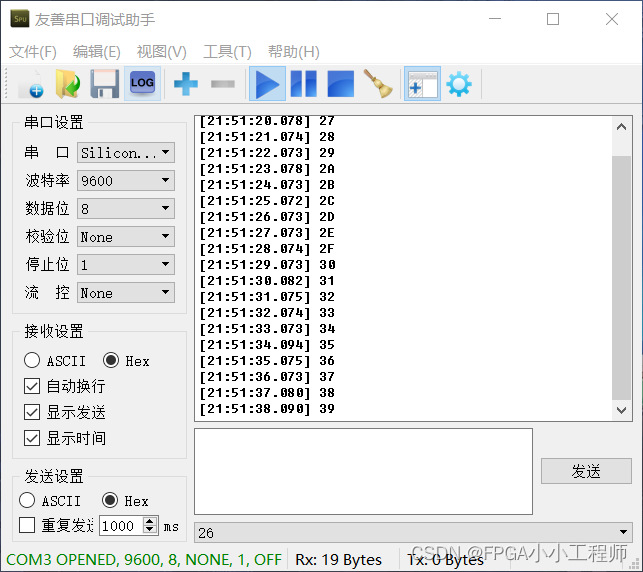

下面给出的是RS232发送的模块，由于没有数据位的输入，所以内部写一个1hz时钟进行自加验证输出，通过串口助手观察发送数据是否正确

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
module RS232(
    input clk,
	 input [7:0]k,				//输入8bit发送数据
	 output reg dout=1		//发送位，起始高电平
    ); //FPGA交流群689408654

	reg [15:0]cn=0;
	reg hp9600hz=0;
	always@(posedge clk)
	begin
		if(cn==2603)begin
			cn<=0;
			hp9600hz<=!hp9600hz;
			end
		else cn<=cn+1;
	end

/*	reg [30:0]cm=0;				//内部1hz自加验证程序
	reg hp1hz=0;
	always@(posedge clk)
	begin
		if(cm>=24999999)begin
			cm<=0;
			hp1hz<=!hp1hz;
			end
		else cm<=cm+1;
	end
	reg [7:0]k=0;
	reg [7:0]k2=0;
	always@(posedge hp1hz)
	begin
		k<=k+1;
	end*/

	reg [3:0]m=0;
	always@(posedge hp9600hz)
	begin
			k2<=k;
			case(m)
				0:if(k2!==k)begin dout<=0;m<=1;end
					else dout<=1;
				1:begin dout<=k[0];m<=2; end
				2:begin dout<=k[1];m<=3; end
				3:begin dout<=k[2];m<=4; end
				4:begin dout<=k[3];m<=5; end
				5:begin dout<=k[4];m<=6; end
				6:begin dout<=k[5];m<=7; end
				7:begin dout<=k[6];m<=8; end
				8:begin dout<=k[7];m<=9; end
				9:begin dout<=1;m<=0; end
			endcase
	end
endmodule
