目录
一、上位机界面
二、代码部分
三、效果

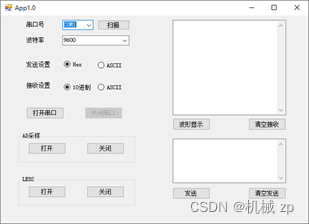

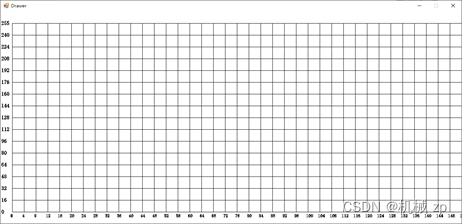

一、上位机界面
Quartus 模块：串口收发、AD输入、顶层模块
二、代码部分
顶层模块：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96module test_top( input sys_clk, //外部50M时钟 input sys_rst_n, //外部复位信号，低有效 //ad 输入 input [7:0] ad_data, input ad_otr, //0:在量程范围 1:超出量程 output ad_clk, //AD(AD9280)驱动时钟,最大支持32Mhz时钟 //uart接口 input uart_rxd, //UART接收端口 output uart_txd, //UART发送端口 output reg [1:0] led //开关测试 ); //parameter define parameter CLK_FREQ = 50000000; //定义系统时钟频率 parameter UART_BPS = 9600; //定义串口波特率 localparam BAUD_CNT_MAX = CLK_FREQ*10'd960/UART_BPS; //多少个脉冲发送一个字节， //修改可以改变串口向上位机发送数据的频率 //wire define wire [7:0] uart_data_w; //UART发送数据 reg [22:0] baud_cnt; reg send_flag; //***************************************************** //** main code //***************************************************** //接收数据并判断开关状态 always @(posedge sys_clk or negedge sys_rst_n) begin if (sys_rst_n == 1'b0) led <= 2'b0; else begin case (uart_data_w) 8'h01 : led[0] <= 1'b1 ; 8'h02 : led[1] <= 1'b1; 8'h81 : led[0] <= 1'b0; 8'h82 : led[1] <= 1'b0; default : led <= led; endcase end end //串口发送使能信号计数器 可调节串口发送频率 always@(posedge sys_clk or negedge sys_rst_n) if(sys_rst_n == 1'b0) baud_cnt <= 22'b0; else if(baud_cnt == BAUD_CNT_MAX - 1) baud_cnt <= 22'b0; else baud_cnt <= baud_cnt + 1'b1; //发送使能标志 always@(posedge sys_clk or negedge sys_rst_n) if(sys_rst_n == 1'b0) send_flag <= 1'b0; else if(baud_cnt == BAUD_CNT_MAX-1'b1 && led[0]== 1'b1) send_flag <= 1'b1; else send_flag <= 1'b0; //AD数据接收 ad_wave_rec u_ad_wave_rec( .clk (sys_clk), .rst_n (sys_rst_n), .ad_data (ad_data), .ad_otr (ad_otr), .ad_clk (ad_clk) ); uart_recv #( //串口接收模块 .CLK_FREQ (CLK_FREQ), //设置系统时钟频率 .UART_BPS (UART_BPS)) //设置串口接收波特率 u_uart_recv( .sys_clk (sys_clk), .sys_rst_n (sys_rst_n), .uart_rxd (uart_rxd), .uart_done (uart_en_w), .uart_data (uart_data_w) ); uart_send #( //串口发送模块 .CLK_FREQ (CLK_FREQ), //设置系统时钟频率 .UART_BPS (UART_BPS)) //设置串口发送波特率 u_uart_send( .sys_clk (sys_clk), .sys_rst_n (sys_rst_n), .uart_en (send_flag), .uart_din (ad_data), .uart_txd (uart_txd) ); endmodule
串口接收：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120module uart_recv( input sys_clk, //系统时钟 input sys_rst_n, //系统复位，低电平有效 input uart_rxd, //UART接收端口 output reg uart_done, //接收一帧数据完成标志信号 output reg [7:0] uart_data //接收的数据 ); //parameter define parameter CLK_FREQ = 50000000; //系统时钟频率 parameter UART_BPS = 9600; //串口波特率 localparam BPS_CNT = CLK_FREQ/UART_BPS; //为得到指定波特率， //需要对系统时钟计数BPS_CNT次 //reg define reg uart_rxd_d0; reg uart_rxd_d1; reg [15:0] clk_cnt; //系统时钟计数器 reg [ 3:0] rx_cnt; //接收数据计数器 reg rx_flag; //接收过程标志信号 reg [ 7:0] rxdata; //接收数据寄存器 //wire define wire start_flag; //***************************************************** //** main code //***************************************************** //捕获接收端口下降沿(起始位)，得到一个时钟周期的脉冲信号 assign start_flag = uart_rxd_d1 & (~uart_rxd_d0); //对UART接收端口的数据延迟两个时钟周期 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin uart_rxd_d0 <= 1'b0; uart_rxd_d1 <= 1'b0; end else begin uart_rxd_d0 <= uart_rxd; uart_rxd_d1 <= uart_rxd_d0; end end //当脉冲信号start_flag到达时，进入接收过程 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) rx_flag <= 1'b0; else begin if(start_flag) //检测到起始位 rx_flag <= 1'b1; //进入接收过程，标志位rx_flag拉高 else if((rx_cnt == 4'd9)&&(clk_cnt == BPS_CNT/2)) rx_flag <= 1'b0; //计数到停止位中间时，停止接收过程 else rx_flag <= rx_flag; end end //进入接收过程后，启动系统时钟计数器与接收数据计数器 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin clk_cnt <= 16'd0; rx_cnt <= 4'd0; end else if ( rx_flag ) begin //处于接收过程 if (clk_cnt < BPS_CNT - 1) begin clk_cnt <= clk_cnt + 1'b1; rx_cnt <= rx_cnt; end else begin clk_cnt <= 16'd0; //对系统时钟计数达一个波特率周期后清零 rx_cnt <= rx_cnt + 1'b1; //此时接收数据计数器加1 end end else begin //接收过程结束，计数器清零 clk_cnt <= 16'd0; rx_cnt <= 4'd0; end end //根据接收数据计数器来寄存uart接收端口数据 always @(posedge sys_clk or negedge sys_rst_n) begin if ( !sys_rst_n) rxdata <= 8'd0; else if(rx_flag) //系统处于接收过程 if (clk_cnt == BPS_CNT/2) begin //判断系统时钟计数器计数到数据位中间 case ( rx_cnt ) 4'd1 : rxdata[0] <= uart_rxd_d1; //寄存数据位最低位 4'd2 : rxdata[1] <= uart_rxd_d1; 4'd3 : rxdata[2] <= uart_rxd_d1; 4'd4 : rxdata[3] <= uart_rxd_d1; 4'd5 : rxdata[4] <= uart_rxd_d1; 4'd6 : rxdata[5] <= uart_rxd_d1; 4'd7 : rxdata[6] <= uart_rxd_d1; 4'd8 : rxdata[7] <= uart_rxd_d1; //寄存数据位最高位 default:; endcase end else rxdata <= rxdata; else rxdata <= 8'd0; end //数据接收完毕后给出标志信号并寄存输出接收到的数据 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin uart_data <= 8'd0; uart_done <= 1'b0; end else if(rx_cnt == 4'd9) begin //接收数据计数器计数到停止位时 uart_data <= rxdata; //寄存输出接收到的数据 uart_done <= 1'b1; //并将接收完成标志位拉高 end else begin uart_data <= 8'd0; uart_done <= 1'b0; end end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120module uart_recv( input sys_clk, //系统时钟 input sys_rst_n, //系统复位，低电平有效 input uart_rxd, //UART接收端口 output reg uart_done, //接收一帧数据完成标志信号 output reg [7:0] uart_data //接收的数据 ); //parameter define parameter CLK_FREQ = 50000000; //系统时钟频率 parameter UART_BPS = 9600; //串口波特率 localparam BPS_CNT = CLK_FREQ/UART_BPS; //为得到指定波特率， //需要对系统时钟计数BPS_CNT次 //reg define reg uart_rxd_d0; reg uart_rxd_d1; reg [15:0] clk_cnt; //系统时钟计数器 reg [ 3:0] rx_cnt; //接收数据计数器 reg rx_flag; //接收过程标志信号 reg [ 7:0] rxdata; //接收数据寄存器 //wire define wire start_flag; //***************************************************** //** main code //***************************************************** //捕获接收端口下降沿(起始位)，得到一个时钟周期的脉冲信号 assign start_flag = uart_rxd_d1 & (~uart_rxd_d0); //对UART接收端口的数据延迟两个时钟周期 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin uart_rxd_d0 <= 1'b0; uart_rxd_d1 <= 1'b0; end else begin uart_rxd_d0 <= uart_rxd; uart_rxd_d1 <= uart_rxd_d0; end end //当脉冲信号start_flag到达时，进入接收过程 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) rx_flag <= 1'b0; else begin if(start_flag) //检测到起始位 rx_flag <= 1'b1; //进入接收过程，标志位rx_flag拉高 else if((rx_cnt == 4'd9)&&(clk_cnt == BPS_CNT/2)) rx_flag <= 1'b0; //计数到停止位中间时，停止接收过程 else rx_flag <= rx_flag; end end //进入接收过程后，启动系统时钟计数器与接收数据计数器 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin clk_cnt <= 16'd0; rx_cnt <= 4'd0; end else if ( rx_flag ) begin //处于接收过程 if (clk_cnt < BPS_CNT - 1) begin clk_cnt <= clk_cnt + 1'b1; rx_cnt <= rx_cnt; end else begin clk_cnt <= 16'd0; //对系统时钟计数达一个波特率周期后清零 rx_cnt <= rx_cnt + 1'b1; //此时接收数据计数器加1 end end else begin //接收过程结束，计数器清零 clk_cnt <= 16'd0; rx_cnt <= 4'd0; end end //根据接收数据计数器来寄存uart接收端口数据 always @(posedge sys_clk or negedge sys_rst_n) begin if ( !sys_rst_n) rxdata <= 8'd0; else if(rx_flag) //系统处于接收过程 if (clk_cnt == BPS_CNT/2) begin //判断系统时钟计数器计数到数据位中间 case ( rx_cnt ) 4'd1 : rxdata[0] <= uart_rxd_d1; //寄存数据位最低位 4'd2 : rxdata[1] <= uart_rxd_d1; 4'd3 : rxdata[2] <= uart_rxd_d1; 4'd4 : rxdata[3] <= uart_rxd_d1; 4'd5 : rxdata[4] <= uart_rxd_d1; 4'd6 : rxdata[5] <= uart_rxd_d1; 4'd7 : rxdata[6] <= uart_rxd_d1; 4'd8 : rxdata[7] <= uart_rxd_d1; //寄存数据位最高位 default:; endcase end else rxdata <= rxdata; else rxdata <= 8'd0; end //数据接收完毕后给出标志信号并寄存输出接收到的数据 always @(posedge sys_clk or negedge sys_rst_n) begin if (!sys_rst_n) begin uart_data <= 8'd0; uart_done <= 1'b0; end else if(rx_cnt == 4'd9) begin //接收数据计数器计数到停止位时 uart_data <= rxdata; //寄存输出接收到的数据 uart_done <= 1'b1; //并将接收完成标志位拉高 end else begin uart_data <= 8'd0; uart_done <= 1'b0; end end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23module ad_wave_rec( input clk , //时钟 input rst_n , //复位信号，低电平有效 input [7:0] ad_data , //AD输入数据 //模拟输入电压超出量程标志(本次试验未用到) input ad_otr , //0:在量程范围 1:超出量程 output reg ad_clk //AD(AD9280)驱动时钟,最大支持32Mhz时钟 ); //***************************************************** //** main code //***************************************************** //时钟分频(2分频,时钟频率为25Mhz),产生AD时钟 always @(posedge clk or negedge rst_n) begin if(rst_n == 1'b0) ad_clk <= 1'b0; else ad_clk <= ~ad_clk; end endmodule

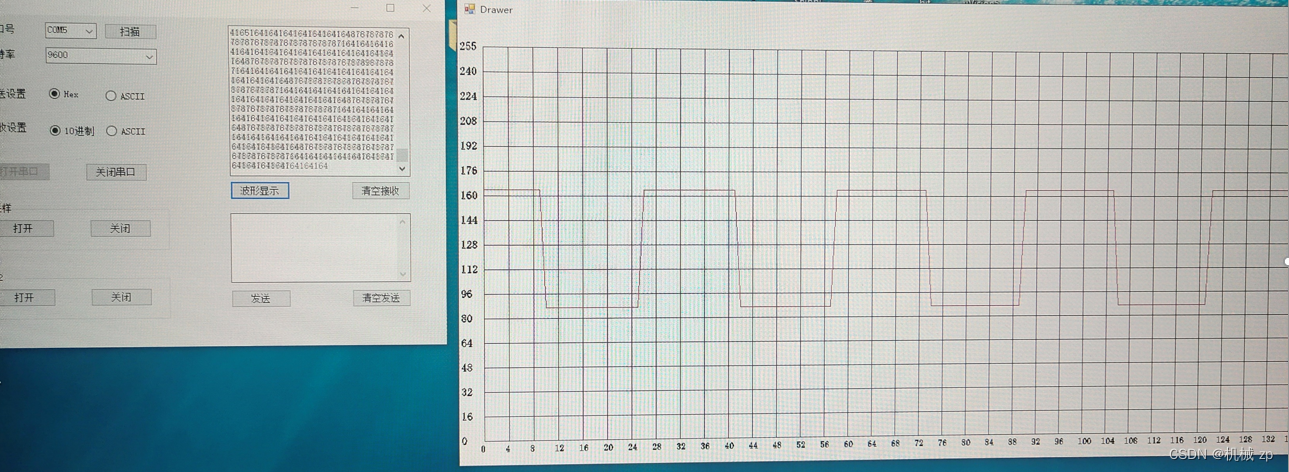

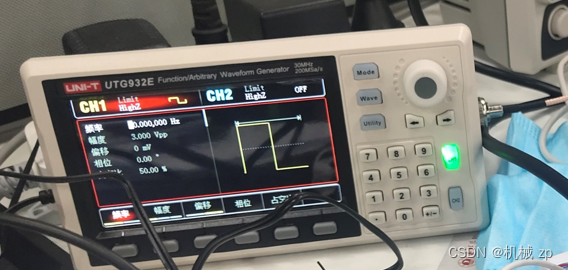

三、效果
参考
C#上位机开发串口通信编程_哔哩哔哩_bilibili
正点原子开发指南
