概述

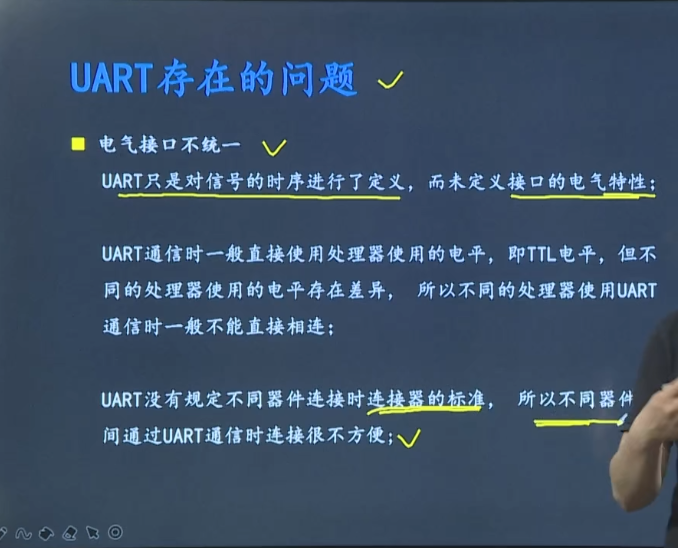

一.UART

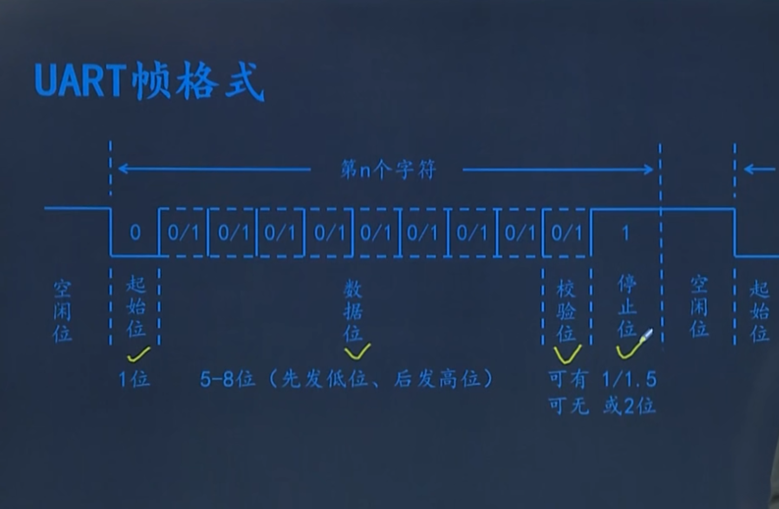

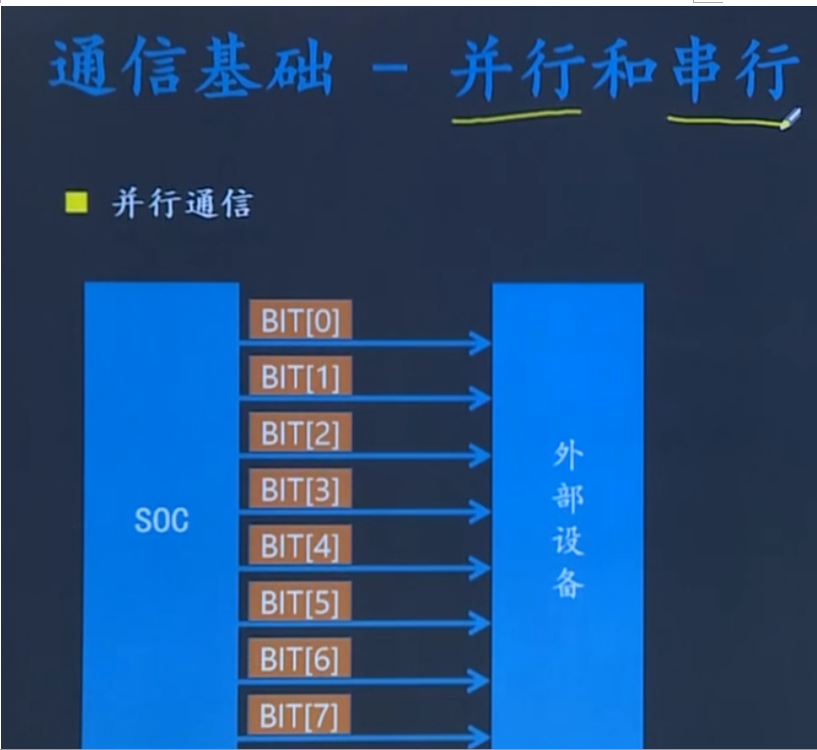

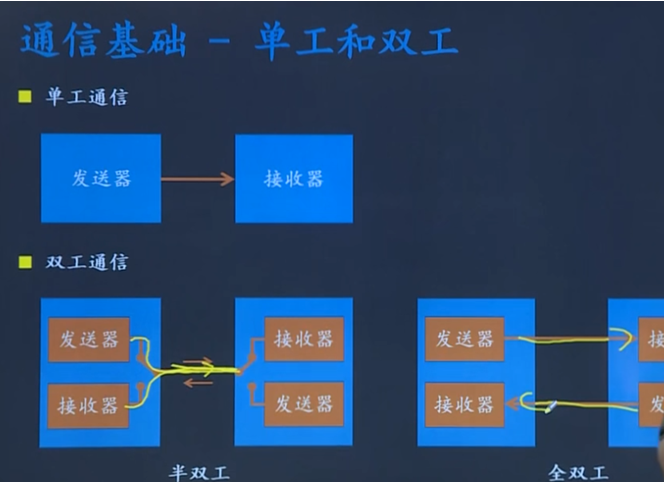

1.串口通信方式
2.串口通信步骤
注意：
串口协议规定，闲置时必须是高电平。
校验位：是使用奇偶校验。
停止位必须高电平。
一个0和多个0区分是靠掐时间。
异步通信：时钟各不一样。

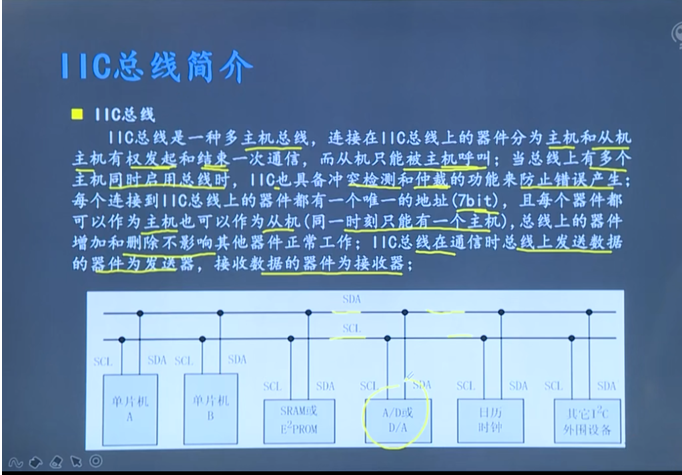

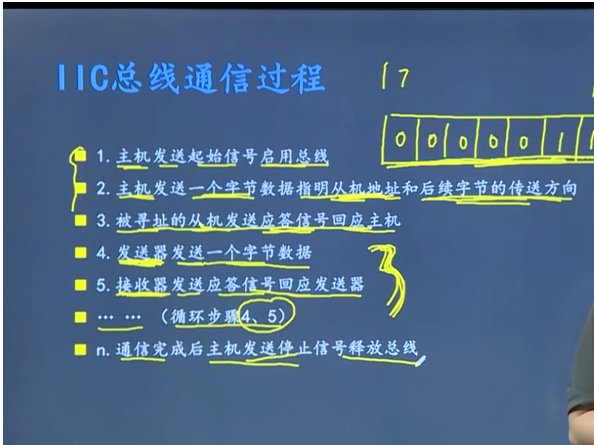

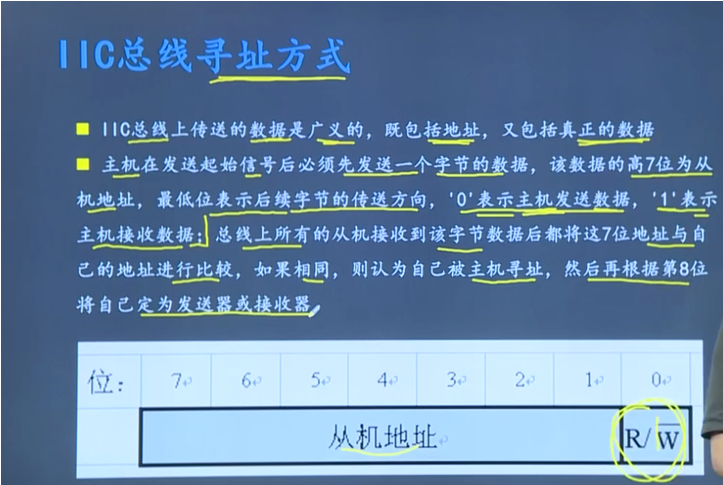

二.IIC通信
注意：

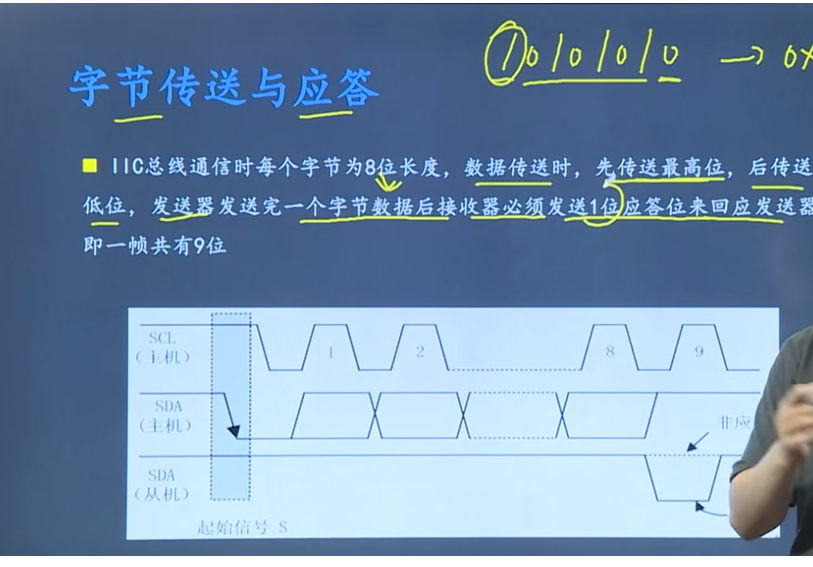

发一个字节先发高位，再发低位，
串口先发低位
空闲时SDA和SCL都是高电平
发数据的时候SCL为低电平
收数据的时候SCL为高电平

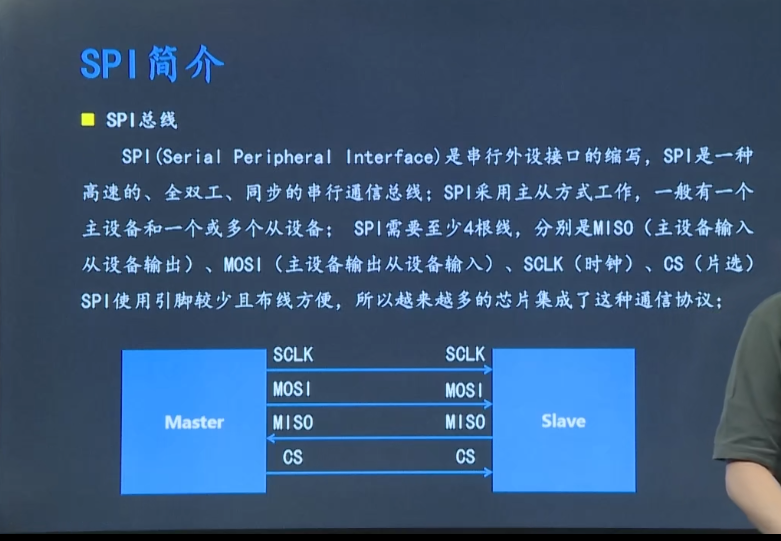

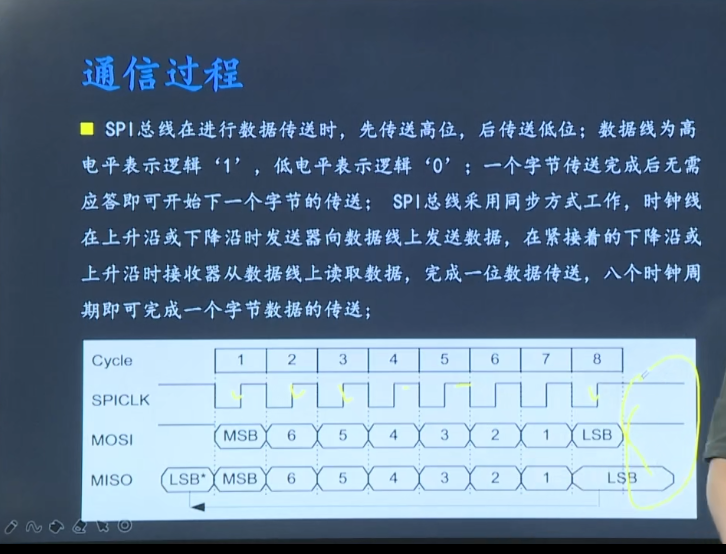

三.SPI

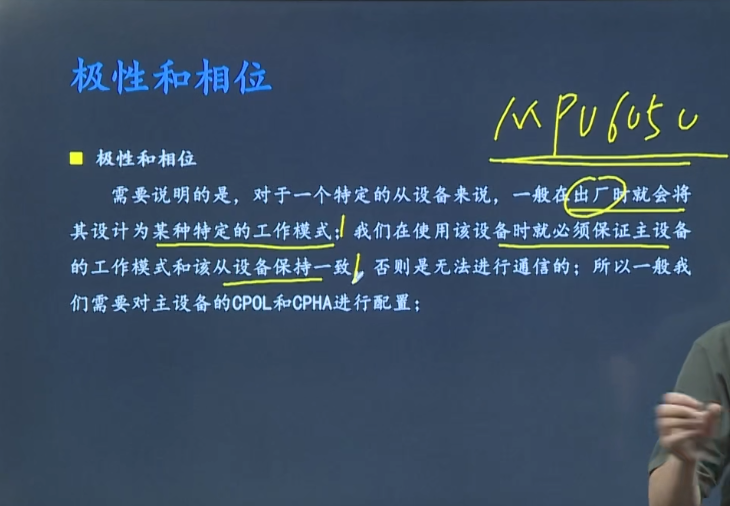

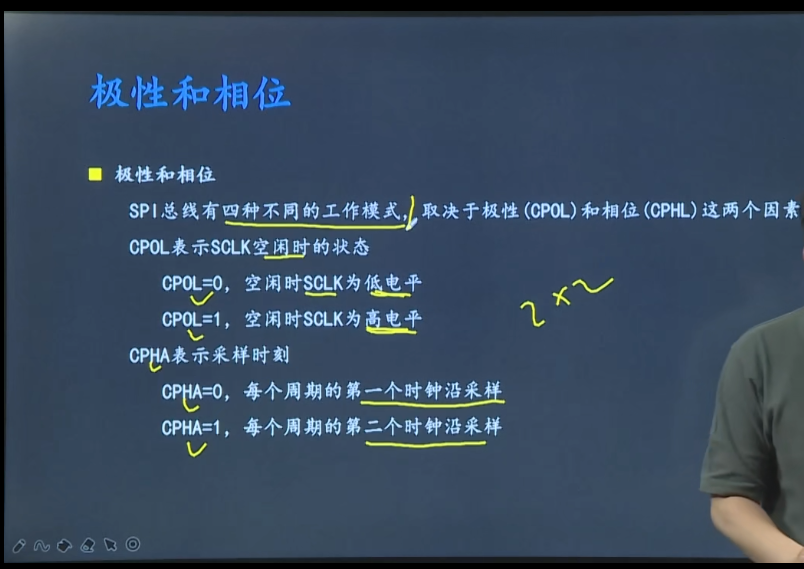

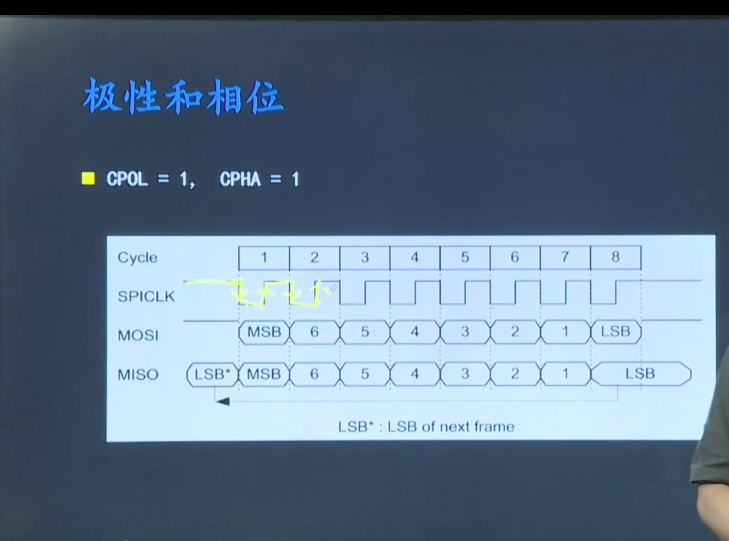

极性为1:
相位为一：下降沿发 ，上升沿读
相位为0：上升沿发，下降沿读

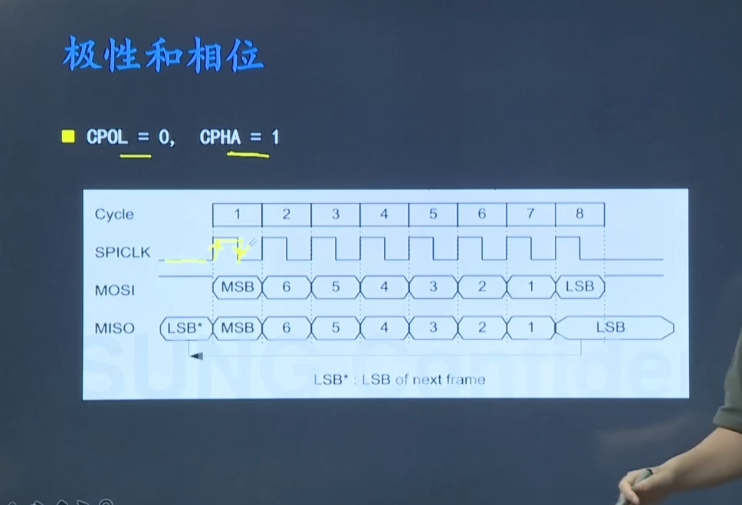

极性为0：
相位为一：下降沿读 ，上升沿发
相位为0：上升沿读，下降沿发
四.RS232
编程上面RS232和串口没有区别，只是在硬件上面做了修改。
注意：
高电平1：-5v--15v
低电平0：+5v-+15v

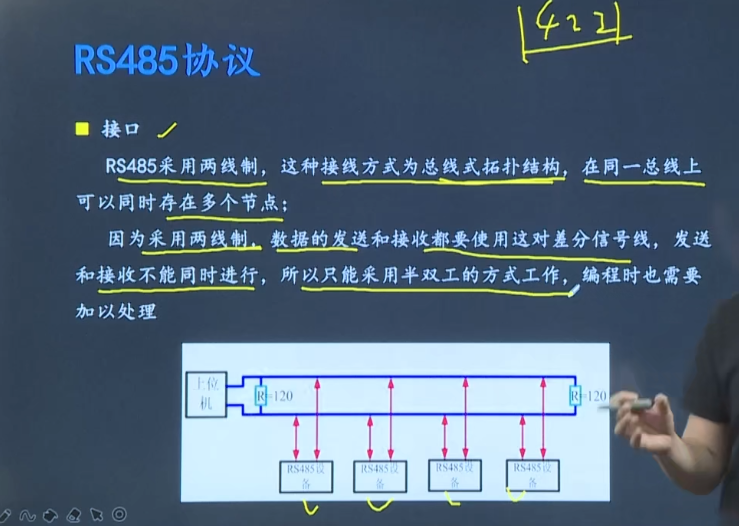

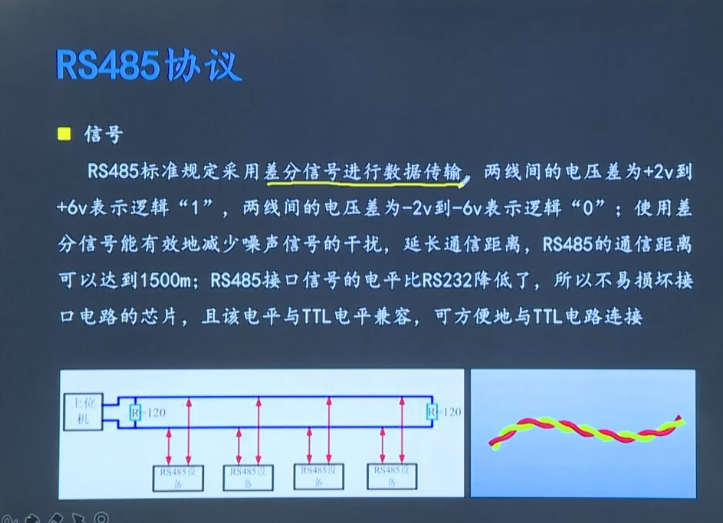

五.RS485
注意：
RS485是拓扑结构，是一对多，主机和从机要自己写算法，协议可以根据iic的机制来写。
