CH565 DVP sensor选型、性能评估

-----------------------转载注明出处=========
在使用CH565芯片的DVP接口的时候，涉及到摄像头选型的时候还是有一些困惑的，主要就是具体某个分辨率+帧率能不能传输。

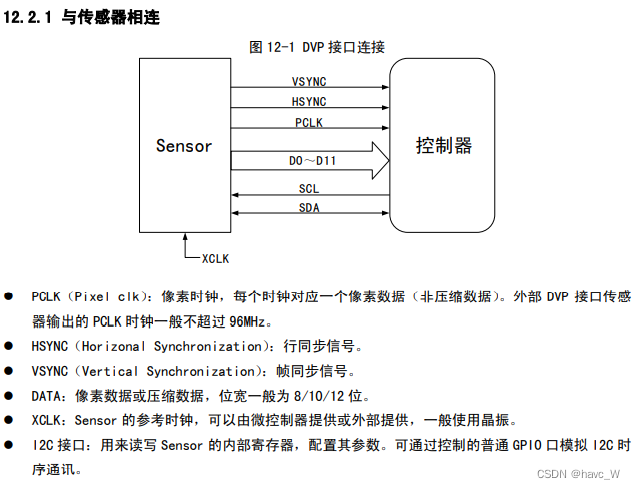

首先DVP接口是一个并行接口，存在4线、8线、12线的可配置传输宽度。同时96MHz的时钟输入PCLK。DVP接口上，时钟信号是由摄像头输出给CH565。

具体到分辨率、帧率能不能传输起来，遵循等式：
PCLK × 接口位宽（4/8/12）>= 图像高 × 图像宽 × 帧率 × 单像素字节数

能不能传只取决于接口性能！
CH565的DVP接口最大性能是96MHz，12bit，也就是144MB/s数据流。在这个带宽下，
常见的可以传输的视频（只考虑raw格式数据流）：
1、High1920Width1080Frame302(RGB565)=118.7MB/s
2、High1280Width720Frame302(RGB565)=52.7MB/s

显然的，就是理论CH565的DVP接口理论最大传输的视频格式是720P@30fps。但实际1080P可能也是可以传输的，但是就是要牺牲帧率。同样的120帧可以通过降低分辨率来实现。

实际上这个还会受限于DVP sensor本身，有的传感器本身不支持12bit接口、或者在某个特定分辨率下有CLK的最低要求等等。针对芯片能传输多少分辨率多少帧率，只能说是具体情况具体分析，但是一个原则，就是接口性能！只要sensor的输出在接口性能范围内，那肯定就是能够传输的。
