概述

GD32F4xx系列的GPIO基本输入输出配置：
我这里以GPIOD GPIO_Pin_4为例：

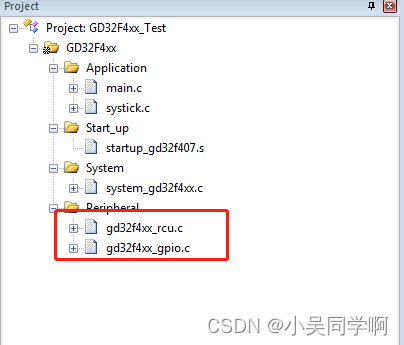

1，添加RCU时钟外设库函数驱动和GPIO外设库函数驱动文件。
在这里插入图片描述
2，按照如下步骤初始化对应的GPIO。

//输出模式：
rcu_periph_clock_enable(RCU_GPIOD);//初始化时钟

gpio_mode_set(GPIOD, GPIO_MODE_OUTPUT, GPIO_PUPD_PULLUP, GPIO_PIN_4);//设置为输出模式，上拉

(void)gpio_output_options_set(GPIOD, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_4);//推挽输出，50Mhz频率输出

(void)gpio_bit_reset(GPIOD, GPIO_PIN_4);//输出设置为0
(void)gpio_bit_set(GPIOD, GPIO_PIN_4);//输出设置为1
gpio_output_bit_get(GPIOD, GPIO_PIN_4);//输出模式GPIO状态获取

//输入模式：
rcu_periph_clock_enable(RCU_GPIOD);//初始化时钟

gpio_mode_set(GPIOD, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_4);//设置为输入模式，无上拉

gpio_input_bit_get(GPIOD, GPIO_PIN_4);//输入模式GPIO状态获取

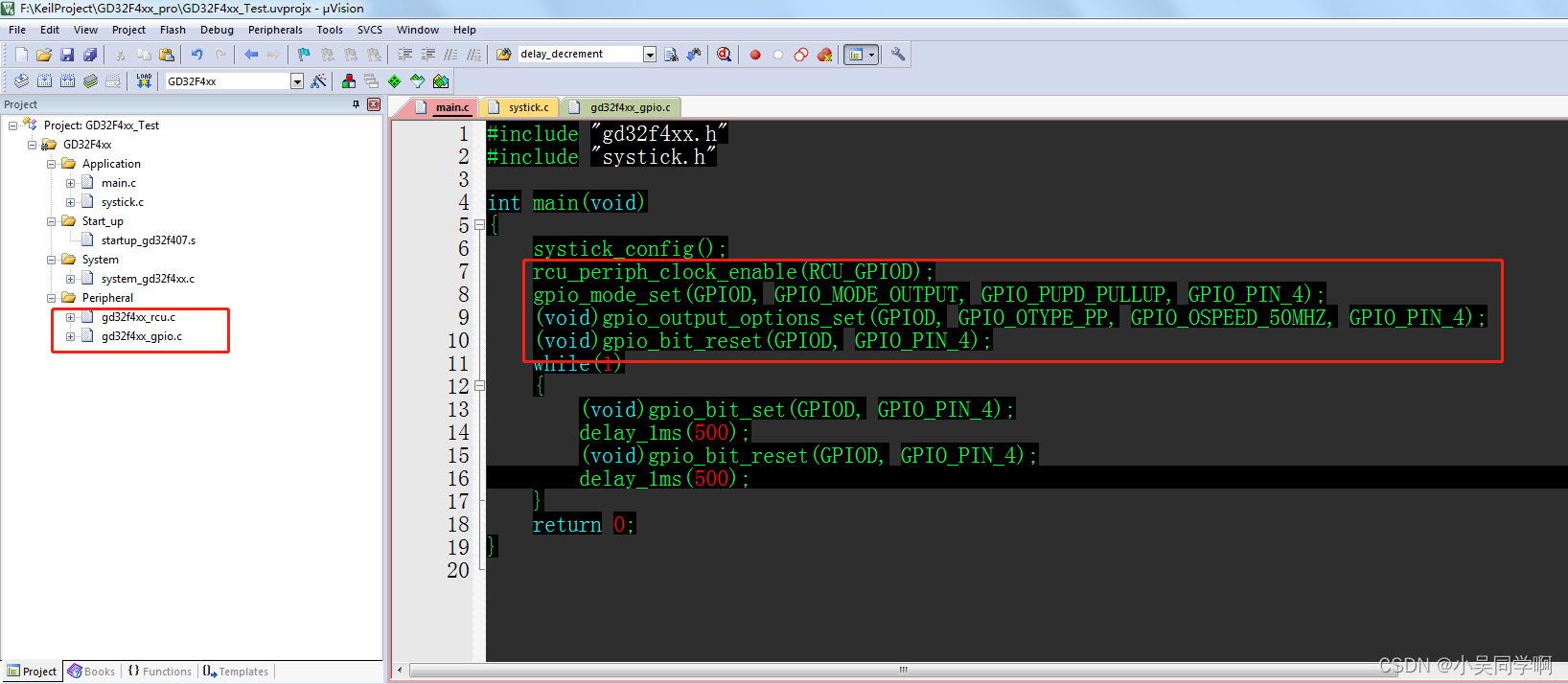

3，以输出模式GPIO操作示例如下：
每500ms 转化一次状态，可以看到LED灯闪烁
在这里插入图片描述
说明GPIO操作功能正常。
附上一个总结的GPIO输入输出函数封装函数：

Int32 gpio_opt_gd32_init(UInt32 gpiox, UInt32 gpio_mode,UInt32 gpio_pin,UInt8 o_type,UInt32 speed,UInt32 pupd)
{
	(void)gpio_opt_gd32_enable_clock(gpiox);
	(void)gpio_mode_set(gpiox, gpio_mode, pupd, gpio_pin);
	if(gpio_mode == GPIO_MODE_OUTPUT)
	{
		(void)gpio_output_options_set(gpiox, o_type, speed, gpio_pin);
		(void)gpio_bit_reset(gpiox, gpio_pin);
    }
	return 0;
}

Int32 gpio_set_sate(UInt32 gpiox,UInt32 gpio_pin,UInt8 state)
{
    if(state == 1)
	{
		(void)gpio_bit_set(gpiox, gpio_pin);
	}
	else
	{
		(void)gpio_bit_reset(gpiox, gpio_pin);
	}
	return 0;
}

FlagStatus gpio_get_sate(UInt32 gpiox,UInt32 gpio_pin,UInt32 gpio_mode)
{
	if(gpio_mode == GPIO_MODE_OUTPUT)
	{
		return gpio_output_bit_get(gpiox, gpio_pin);
	}
	else
	{
		return gpio_input_bit_get(gpiox, gpio_pin);
    }
}

Int32 gpio_opt_gd32_enable_clock(UInt32 gpiox)
{
	switch(gpiox)
	{
		case GPIOA:
			rcu_periph_clock_enable(RCU_GPIOA);
			break;
		case GPIOB:
			rcu_periph_clock_enable(RCU_GPIOB);
			break;
		case GPIOC:
			rcu_periph_clock_enable(RCU_GPIOC);
			break;
		case GPIOD:
			rcu_periph_clock_enable(RCU_GPIOD);
			break;
		case GPIOE:
			rcu_periph_clock_enable(RCU_GPIOE);
			break;
		case GPIOF:
			rcu_periph_clock_enable(RCU_GPIOF);
			break;
		case GPIOG:
			rcu_periph_clock_enable(RCU_GPIOG);
			break;
		case GPIOH:
			rcu_periph_clock_enable(RCU_GPIOH);
			break;
		case GPIOI:
			rcu_periph_clock_enable(RCU_GPIOI);
			break;
		default:
			break;
	}
	return 0;
}
