概述

根据蓝牙模块通过手机蓝牙实现对51单片机led灯的控制。

1、器材

2、连线说明

3、源码

4、操作过程

5、成果展示

1、器材

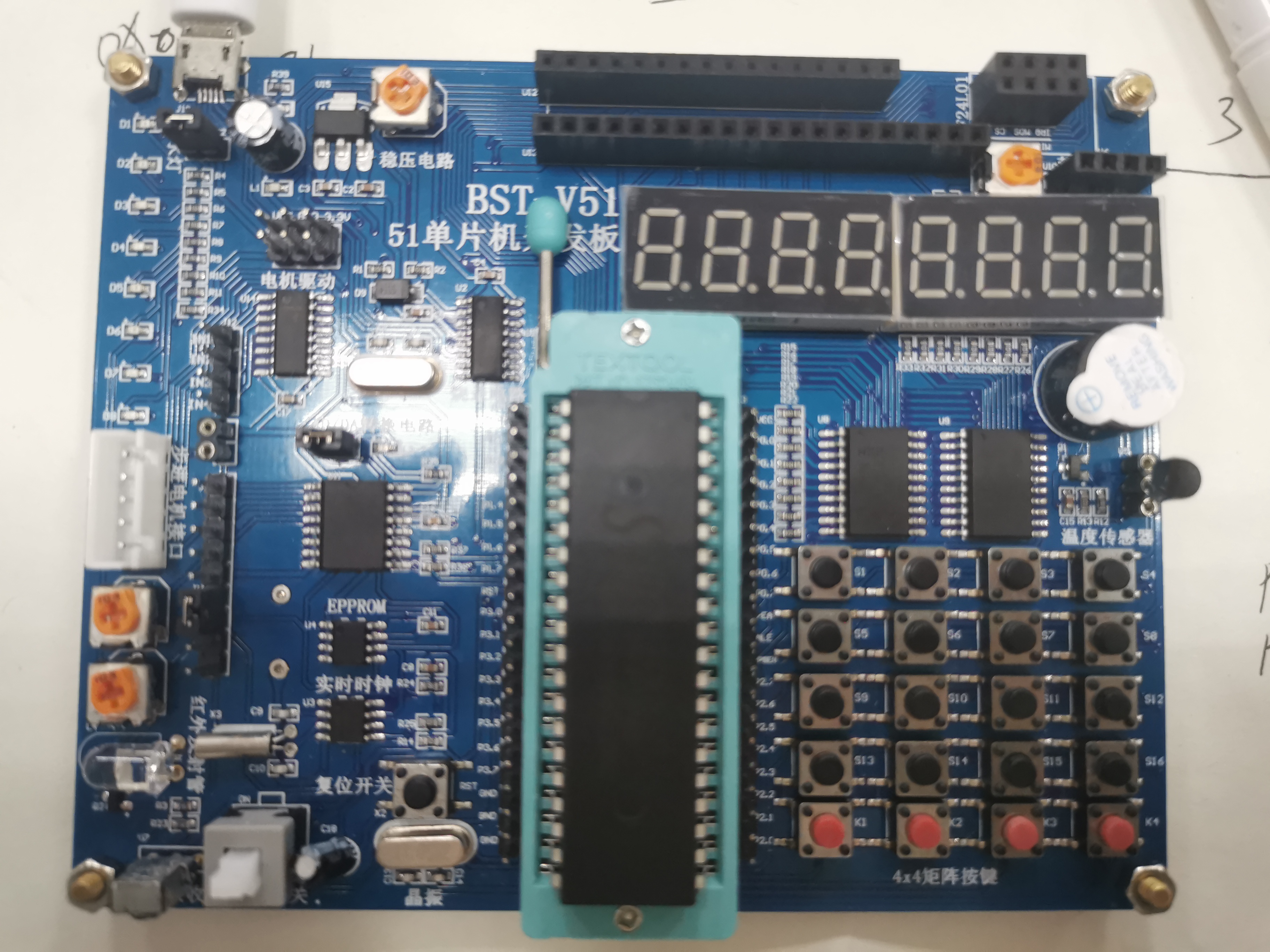

51单片机，本人选用的为亚博的51单片机，不同的单片机在引脚的定义上有所不同，注意修改；

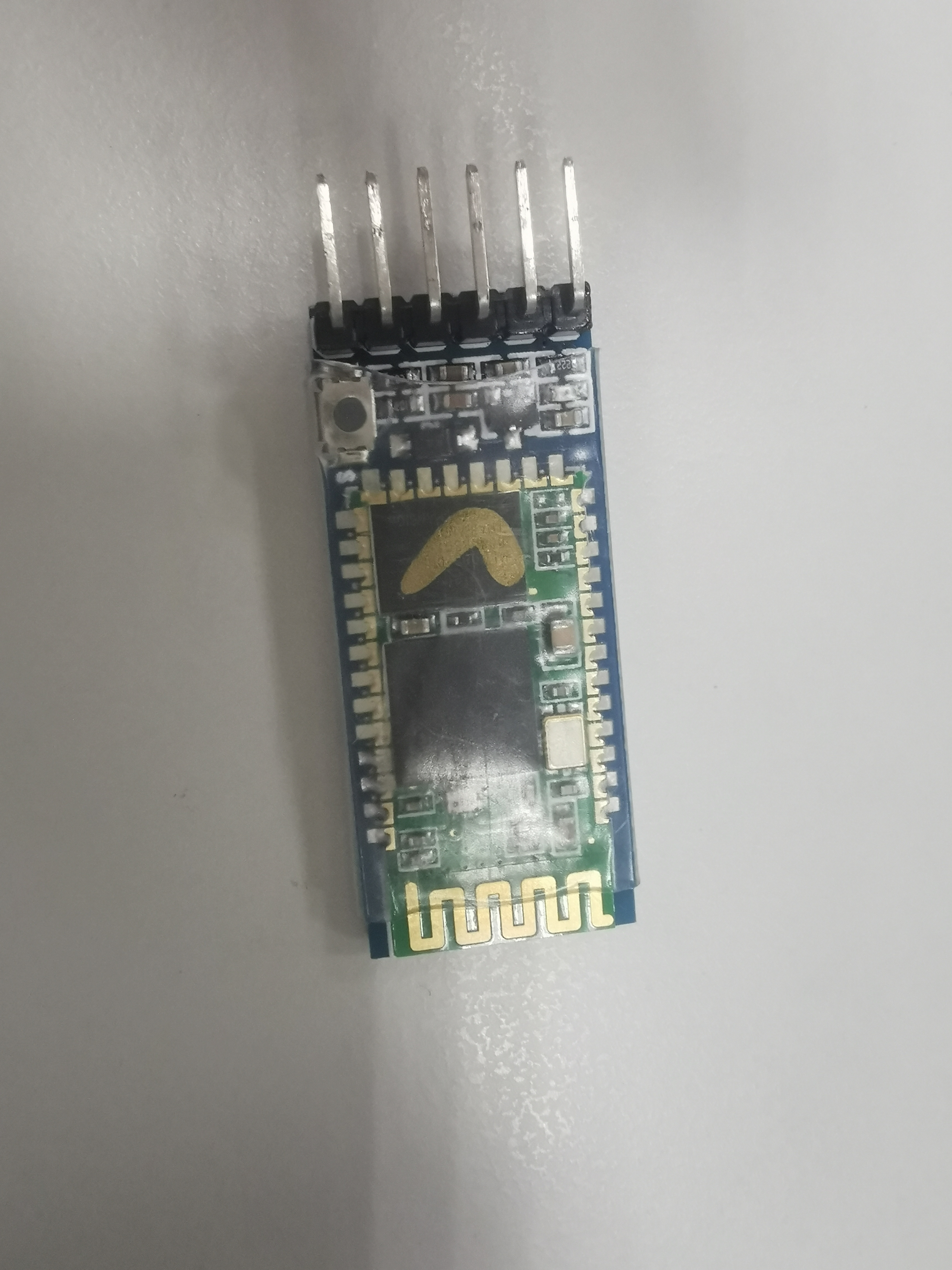

HC-05蓝牙模块，淘宝上可以买得到，价格也不是很贵；

杜邦线，连接蓝牙模块和单片机用；

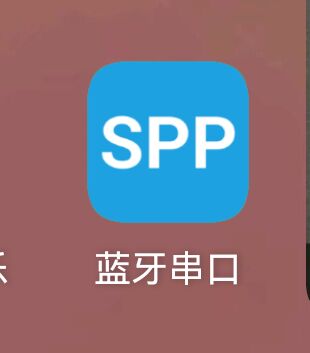

spp蓝牙串口软件；

2、连线说明

蓝牙RXD接单片机P3^0
蓝牙TXD接单片机P3^1
蓝牙GND接单片机GND
蓝牙VCC接单片机3.3v

3、源码

#include<reg51.h>

typedef unsigned char u8;

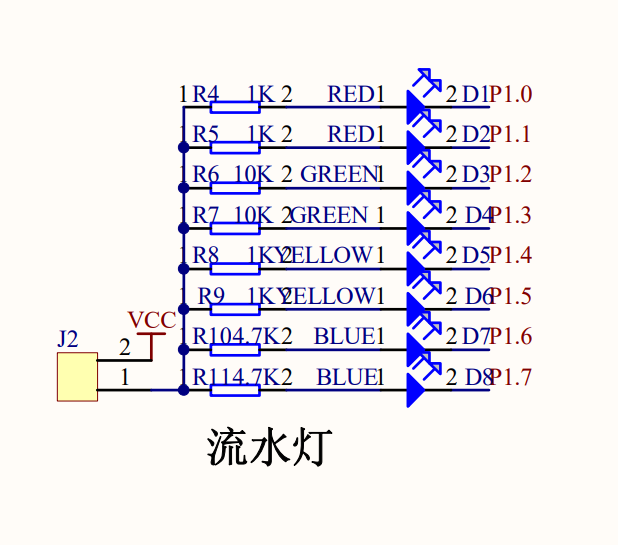

sbit led1 = P1^0;
sbit led2 = P1^1;
sbit led3 = P1^2;
sbit led4 = P1^3;
sbit led5 = P1^4;
sbit led6 = P1^5;
sbit led7 = P1^6;
sbit led8 = P1^7;

u8 receivedate;//接收到的数据
/*串口初始化配置*/
void UartConfiguration()
{
    TMOD=0x20;      //设置计数器1的工作方式2
    TH1=0xfd;	    //设置计数器1的初值，决定波特率
    TL1=0xfd;		//设置计数器1的初值，决定波特率
    PCON=0x00;      // 波特率倍增0x00不加倍	 0x80加倍
    SCON=0x50;		//设置工作方式1 开启接受允许
    EA=1;		    //开启总中断
    ES=1;			//开启串口接受中断
    TR1=1;			//计数器1开始运行
}

void main()
{
    UartConfiguration();
 	led1=1;
	led2=1;
	led3=1;
	led4=1;
    //sendDate('1');  //发送字符1
 	while(1)
	{


		switch(receivedate)
		{	//开灯

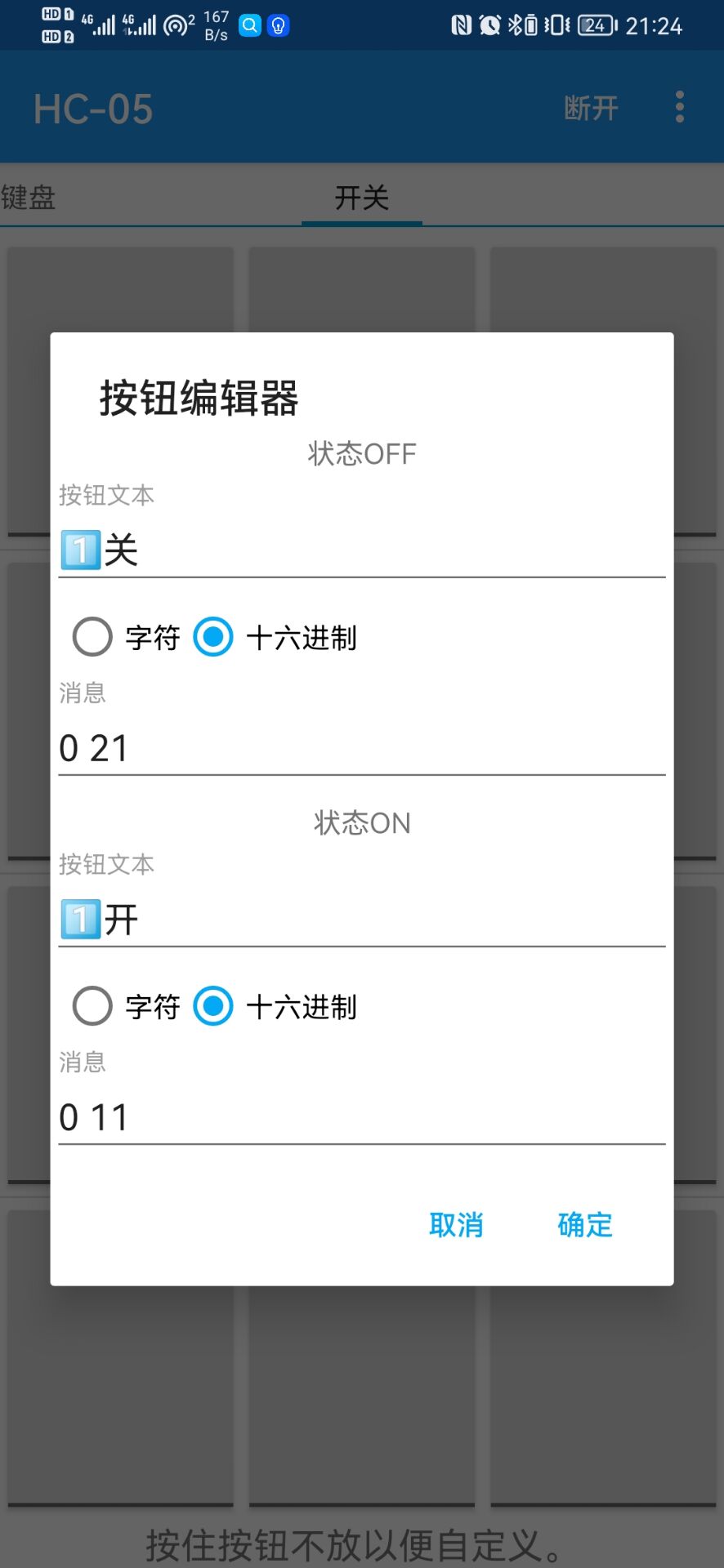

			case 0x11:led1=0x00; break;	//接收1	1的ascll码为49，16进制为0x31 蓝牙通信都是发送ASCII码
			case 0x12:led2=0x00; break;
			case 0x13:led3=0x00; break;
			case 0x14:led4=0x00; break;
			case 0x15:led5=0x00; break;
			case 0x16:led6=0x00; break;
			case 0x17:led7=0x00; break;
			case 0x18:led8=0x00; break;
			//关灯
			case 0x21:led1=0x01; break;
			case 0x22:led2=0x01; break;
			case 0x23:led3=0x01; break;
			case 0x24:led4=0x01; break;
			case 0x25:led5=0x01; break;
			case 0x26:led6=0x01; break;
			case 0x27:led7=0x01; break;
			case 0x28:led8=0x01; break;

		}
   	}
}



/*中断函数*/
void Uart() interrupt 4
{
    //u8 date;
    receivedate=SBUF;        //取出接收到的数据
    RI=0;			  //清除接受中断标志位

    //收到的数据是receivedate
	SBUF = receivedate;    //手机和蓝牙模块通讯时，我们可以打开电脑串口调试工具查看我们的发送值
    while(!TI);
    TI = 0;
}
