最近处理某个交易所相关程序时，按照接入要求需要在应用层面发送心跳消息，本文基于wireshark对于TCP keepavalie保活机制进行了分析。

TCP Keepalive保活机制作用

检查TCP连接对端状态

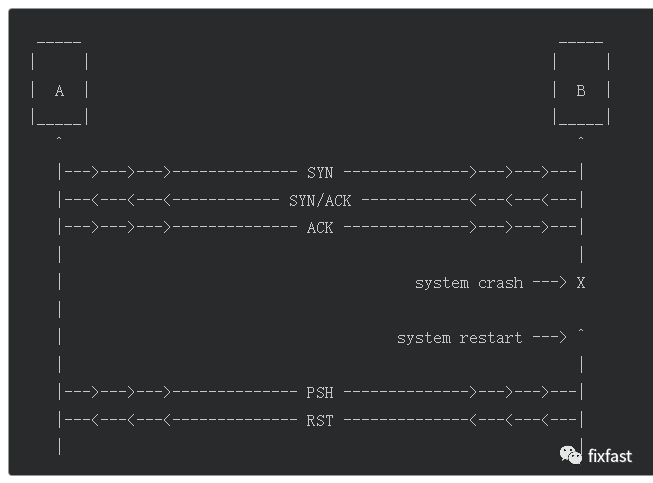

假设A和B之间完成了TCP三次握手协议，A等待B发送数据，此时B宕机了，B没有发送任何数据到A。而A此时不知道B宕机了。B重启之后，A认为连接是正常的。此时如果A发送数据到B，B返回RST数据包，A收到后关闭连接。

而通过保活机制，则可以发现上述连接中断的情况。

防止因网络不活跃被断开

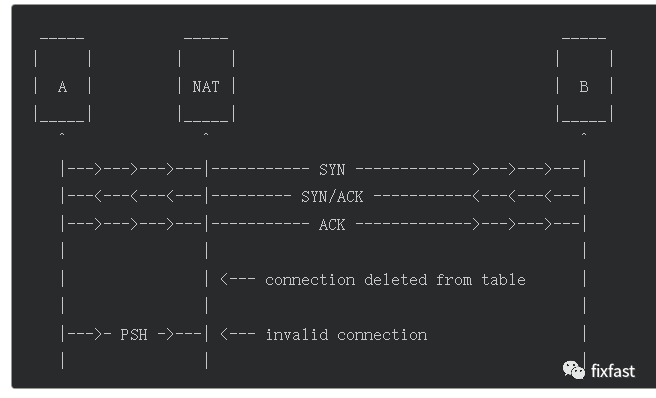

代理或者防火墙可能会判断所有的连接是否活跃，如果在一段时间内不活跃，则断开该连接。为防止被断开，定期的发送数据是不错的一种方法。

Linux环境下的TCP 保活机制

Linux TCP协议支持保活机制，默认是关闭的，通过setsockopt打开，并且可以修改内核参数进行配置。

tcp_keepalive_time

发出最后一个数据包到第一次保活探测的间隔时间。

tcp_keepalive_intvl

保活探测的时间间隔。

tcp_keepalive_probes

保活探测没有确认的数目，达到数目之后，通知上层应用该连接异常。

Linux内核中默认值：

 cat /proc/sys/net/ipv4/tcp_keepalive_time7200 cat /proc/sys/net/ipv4/tcp_keepalive_intvl75 cat /proc/sys/net/ipv4/tcp_keepalive_probes9

7200秒，即：保活机制等待2个小时之后发出第一个探测，然后间隔75秒再次发送，如果发送了9次都没有收到ack，则标记该连接异常。

TCP 保活机制实验测试

基于上述的分析，笔者建立环境进行实验测试。

基本环境

• A主机系统为Ubuntu16，192.168.199.230，B主机系统为Centos8，192.168.199.221。

• B主机通过netcat在端口43210监听：

nc -l 43210

配置操作

B主机上面关闭防火墙并启动tcpdump抓取数据包：

systemctrl stop firewalld

A主机修改保活机制内核参数并启动tcpdump抓取数据包：

 echo 10 > /proc/sys/net/ipv4/tcp_keepalive_time echo 5 > /proc/sys/net/ipv4/tcp_keepalive_intvl echo 3 > /proc/sys/net/ipv4/tcp_keepalive_probes

程序测试

在A主机上运行python连接程序，然后等待接收数据：

import socketdef sock_connect():    s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)    s.connect(("192.168.199.221", 43210))    s.setsockopt(socket.SOL_SOCKET, socket.SO_KEEPALIVE, 1)        while True:        try:            data = s.recv(1024)            print(data)        except IOError:            print("socket timeout")            break     s.close()

Tcpdump分析

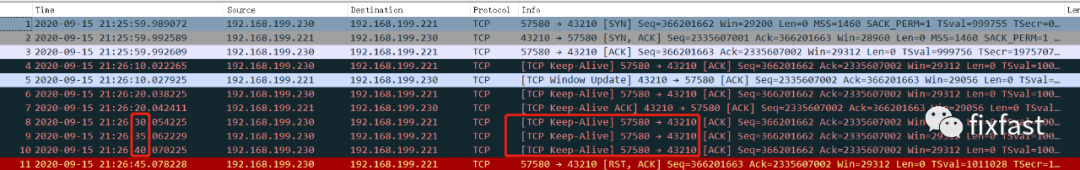

从客户端A主机查看：

• 建立连接之后，A、B之间先不发送数据。A主机等待10秒钟，发送了保活数据包(分组4、6)，B主机回复了保活确认数据包(分组7)；

• 然后关闭B主机的网卡(也可以通过iptables丢弃数据包)；

• A主机发送保活数据包但是没有收到确认，因此间隔5秒钟继续发送；

• 连续发送三个之后，发送了RST+ACK数据包，同时通知应用程序；

• 应用程序recv出现connect timeout异常，及时发现连接中断的情况。

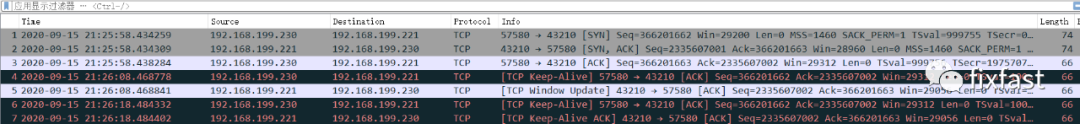

从服务端B主机查看：

• 分组6收到了保活数据包，分组7回复ack。

小结

通常应用程序自定义定义心跳机制，自己实现一个ping-pong逻辑和协议，并支持设置空闲时长，重试次数，重试间隔等。而主流操作系统中TCP协议本身也实现了保活机制，但默认关闭，需要应用程序创建socket时打开。同时修改内核参数，也就是统一设置空闲发送时间间隔，个人觉得并不灵活。但是如果应用程序设计ping-pong，多了一定的工作，多代码就多bug嘛。

So，还是自己按照服务端的要求自己写吧。比如：深交所五版交易系统涉及到的交易网关，需要按周期发送心跳消息。tgw会判断N个周期没有收到心跳消息，断开报盘程序的连接。

【文献2】中通过C语言示例对于Tcp keepalive机制做了测试，并分析了内核代码。
