基于ZYNQ-7000的AI加速器设计之PS端（ARM）网络编程（TCP协议）

前注：ARM端的TCP协议编程步骤和UDP协议编程步骤完全相同，只是在ARM端的C代码实现不同，在本次TCP协议实现过程中我们主要利用了官方提供的Demo,然后根据自己的需要加以改写，具体过程如下。

1、开始前的准备工作

• 关闭电脑防火墙
• 连接开发板电源
• 开发板与PC之间串口连接，JTAG下载线连接
• PC机与开发板间网线连接，并保证能ping通

2、Vivado端配置

1. 创建工程，具体步骤不详细介绍，网上都有教程，器件型号按照实际用的板子的型号选，我这里用的是米联Miz7035的板子
2. 工程创建完毕后，在Vivado主页左边有个（创建块设计）create block design，点击创建，然后添加ZYNQ7 Processing System IP核，然后对IP核进行配置，主要需要配置的几个地方为：

• 配置时钟，由于本工程只用到了PS资源，只需要给PS配置时钟，所以可以不用给PL提供时钟。
• 配置串口，勾选UART1用于打印相关调试信息。
• 配置网口，勾选ENET0，用于PC和开发板的UDP通信。
• 配置DDR内存，按照具体板子的DDR型号进行配置，由于目前我们的工程在PS端还是在“裸奔”，所以内存一定要配置正确，不然后续Debug会出现问题。
• 配置完成后就是检查规范性，生成输出文件，创建顶层文件，导出硬件，这个具体步骤我在前面讲过，有不知道如何操作的可以翻翻之前的博文进行操作。

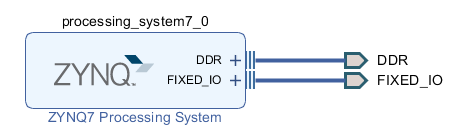

    最后生成的PS结构如下图所示：

      3.最后导出硬件，启动SDK。

3、SDK端编程

    SDK端主要进行UDP协议的一个实现，语言采用c语言。主要步骤如下：

1. 创建SDK工程，file->new->application project，可以选择一个模板，也可以选择一个空工程，我们选择lwIP TCP echo server模板，然后在此基础上进行改写。
2. Debug调试。

4、调试结果

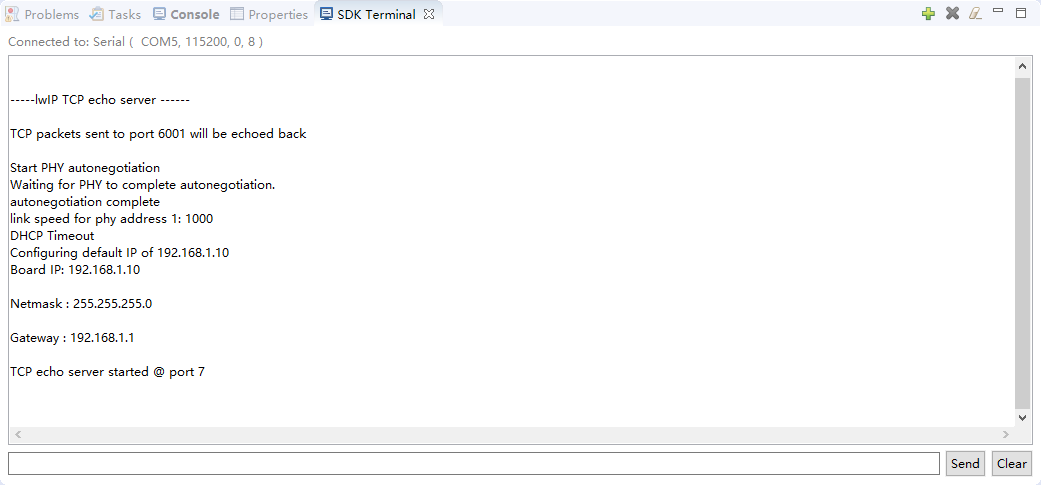

     整个的调试流程为FPGA接收到PC端发送过来的一个数据后，FPGA将该数据回传。整个流程初始化完毕后串口打印的信息如下图所示：

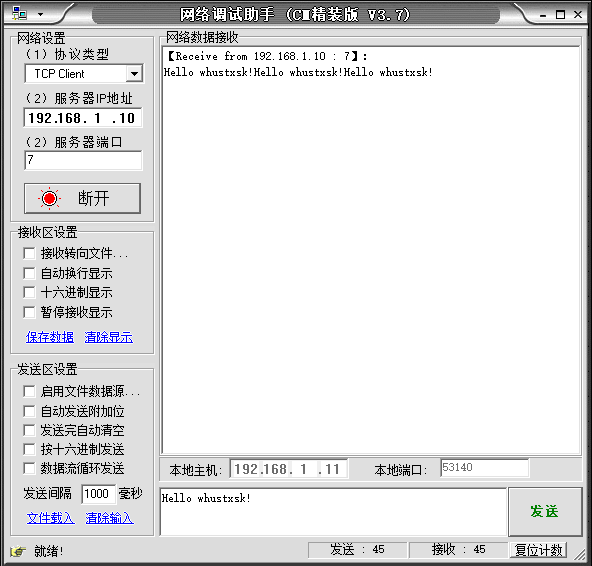

     利用网络调试助手模拟PC机给FPGA发送数据和接收数据，FPGA的地址为192.168.1.10，端口为7，调试结果如下图所示：

 5、资源获取链接

      完整的实现TCO协议的src文件我上传了百度网盘，链接如下，有需要的请自取。

      链接：https://pan.baidu.com/s/1Hcw7apaZhxNT9wwQ-45O6w 提取码：xjd6
