基本概念

Netty内存根据使用的内存位置（堆内heap和堆外direct）和内存是否池化进行分类。

对于每个线程而言，netty会为之分配一个内存Cache；而在多个线程之间可共享一个Arena。Arena管理着相关内存，包含不同使用率的PoolChunkList、tinySubPagePools及smallSubPagePools来更好地分配内存。

内存根据大小可分为 huge、normal、small、tiny。

• huge：大于16M内存。
• normal：在8k-16M之间的内存。
• small：在512B到8K之间的内存。共有4种尺寸，分别是512B，1024B，2048B，4096B。
• tiny：小于512B的内存。最小为16B，按照16B来递增大小，区间为【16,512），共有32中尺寸。

由于初次申请内存，都是按照Chunk来申请，但是为了更高效率的使用内存，在Chunk这个级别下，还定义了Page和SubPage的内存块。

Chunk：默认大小是16M。在分配大小超过8K的内存，会从PoolChunkList中分配内存，或新增Chunk。一个Chunk会被分成2048个Page，是一个完全二叉树。一般每层节点有一个标识，标识当前节点及以下节点是否还有可用节点。

Page：默认大小是8K。通常使用subpageOverflowMask进行与运算判断一个大小是否小于8K.

SubPage: 管理小于8K的内存块（element）。

PoolSubPage：用于管理SubPage。

PooledByteBufAllocator

内存分配者。

在初始化时，会记录以下重要信息，然后在构造函数中创建数个PoolArena，后续分配内存时，其实是依靠PoolArena和PoolThreadCache。

而每个内存块最终是以Bytebuffer的实体来使用的，所以ByteBuffer中会存有对应的chunk(arena)；在释放内存时，会通过PoolArena和PoolThreadCache来实现内存释放。

newDirectBuffer

protected ByteBuf newDirectBuffer(int initialCapacity, int maxCapacity) {
    //这里可能会初始化当前线程的PoolThreadCache，此时也会匹配最少使用的arena，初始化各内存块缓存
    PoolThreadCache cache = threadCache.get();
    PoolArena<ByteBuffer> directArena = cache.directArena;

    final ByteBuf buf;
    if (directArena != null) {
        //使用arena来分配，此内部就是结合了PoolThreadCache分配
        buf = directArena.allocate(cache, initialCapacity, maxCapacity);
    } else {
        buf = PlatformDependent.hasUnsafe() ?
                UnsafeByteBufUtil.newUnsafeDirectByteBuf(this, initialCapacity, maxCapacity) :
                new UnpooledDirectByteBuf(this, initialCapacity, maxCapacity);
    }

    return toLeakAwareBuffer(buf);
}

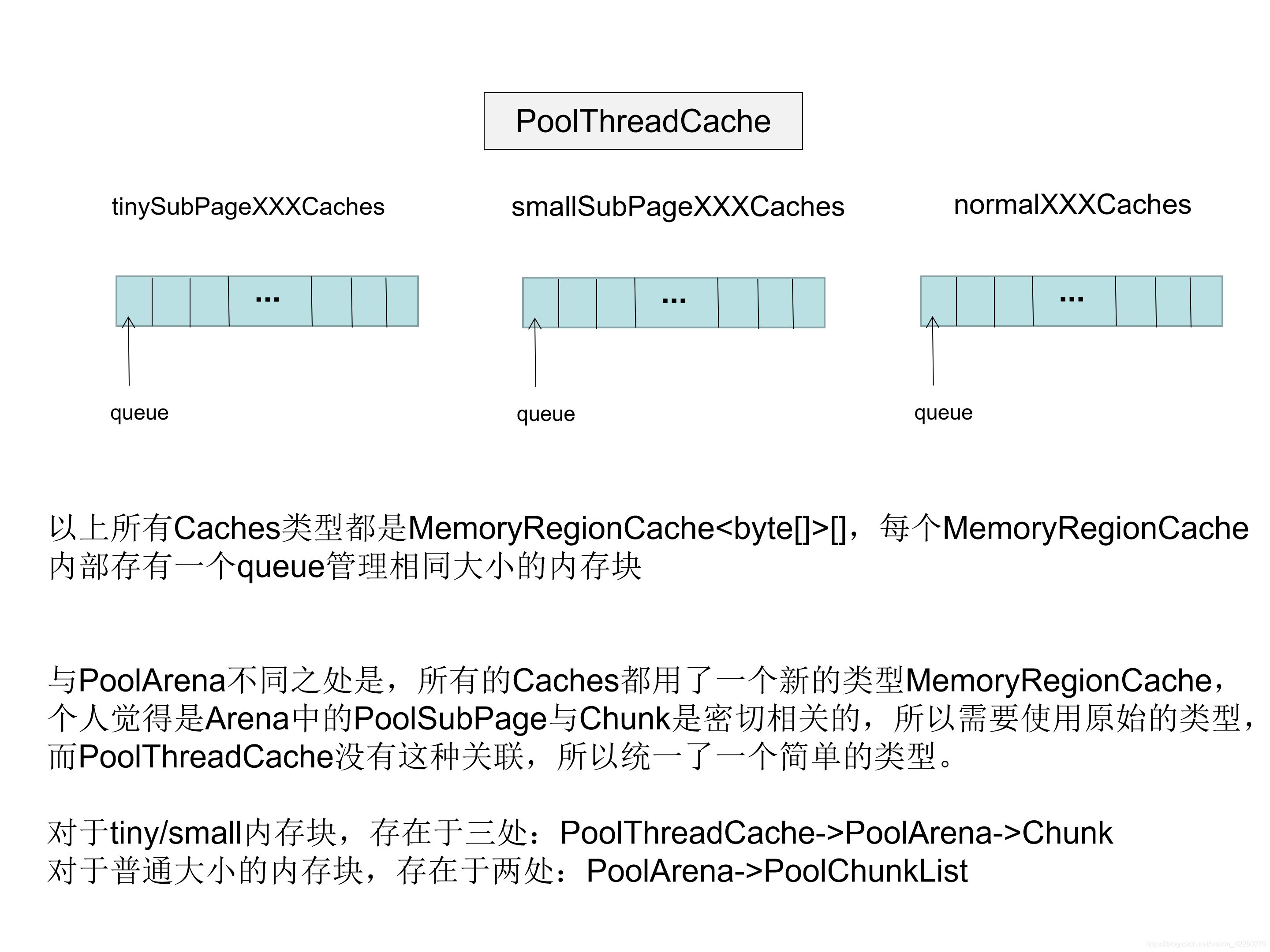

PoolThreadCache

内部主要维护了三个内存数组 tinySubPageXXXCaches，smallSubPageXXXCaches 和 normalXXXCaches。每个数组的大小分别是 32，4和3。每个数组内部存储的类型都是MemoryRegionCache，这个类里面维护了queue，用于存储内存块。

initCache

protected synchronized PoolThreadCache initialValue() {
    //找到使用最少的Arena（评判标准是PoolArena#numThreadCaches）
    final PoolArena<byte[]> heapArena = leastUsedArena(heapArenas);
    final PoolArena<ByteBuffer> directArena = leastUsedArena(directArenas);

    Thread current = Thread.currentThread();
    if (useCacheForAllThreads || current instanceof FastThreadLocalThread) {
        return new PoolThreadCache(
                heapArena, directArena, tinyCacheSize, smallCacheSize, normalCacheSize,
                DEFAULT_MAX_CACHED_BUFFER_CAPACITY, DEFAULT_CACHE_TRIM_INTERVAL);
    }
    // No caching so just use 0 as sizes.
    return new PoolThreadCache(heapArena, directArena, 0, 0, 0, 0, 0);
}

PoolThreadCache(PoolArena<byte[]> heapArena, PoolArena<ByteBuffer> directArena,
                int tinyCacheSize, int smallCacheSize, int normalCacheSize,
                int maxCachedBufferCapacity, int freeSweepAllocationThreshold) {
    if (maxCachedBufferCapacity < 0) {
        throw new IllegalArgumentException("maxCachedBufferCapacity: "
                + maxCachedBufferCapacity + " (expected: >= 0)");
    }
    this.freeSweepAllocationThreshold = freeSweepAllocationThreshold;
    this.heapArena = heapArena;
    this.directArena = directArena;
    //创建tiny，small，normal cache数组
    if (directArena != null) {
        tinySubPageDirectCaches = createSubPageCaches(
                tinyCacheSize, PoolArena.numTinySubpagePools, SizeClass.Tiny);
        smallSubPageDirectCaches = createSubPageCaches(
                smallCacheSize, directArena.numSmallSubpagePools, SizeClass.Small);

        numShiftsNormalDirect = log2(directArena.pageSize);
        normalDirectCaches = createNormalCaches(
                normalCacheSize, maxCachedBufferCapacity, directArena);

        directArena.numThreadCaches.getAndIncrement();
    } else {
        // No directArea is configured so just null out all caches
        tinySubPageDirectCaches = null;
        smallSubPageDirectCaches = null;
        normalDirectCaches = null;
        numShiftsNormalDirect = -1;
    }
    if (heapArena != null) {
        // Create the caches for the heap allocations
        tinySubPageHeapCaches = createSubPageCaches(
                tinyCacheSize, PoolArena.numTinySubpagePools, SizeClass.Tiny);
        smallSubPageHeapCaches = createSubPageCaches(
                smallCacheSize, heapArena.numSmallSubpagePools, SizeClass.Small);

        numShiftsNormalHeap = log2(heapArena.pageSize);
        normalHeapCaches = createNormalCaches(
                normalCacheSize, maxCachedBufferCapacity, heapArena);

        heapArena.numThreadCaches.getAndIncrement();
    } else {
        // No heapArea is configured so just null out all caches
        tinySubPageHeapCaches = null;
        smallSubPageHeapCaches = null;
        normalHeapCaches = null;
        numShiftsNormalHeap = -1;
    }

    // Only check if there are caches in use.
    if ((tinySubPageDirectCaches != null || smallSubPageDirectCaches != null || normalDirectCaches != null
            || tinySubPageHeapCaches != null || smallSubPageHeapCaches != null || normalHeapCaches != null)
            && freeSweepAllocationThreshold < 1) {
        throw new IllegalArgumentException("freeSweepAllocationThreshold: "
                + freeSweepAllocationThreshold + " (expected: > 0)");
    }
}

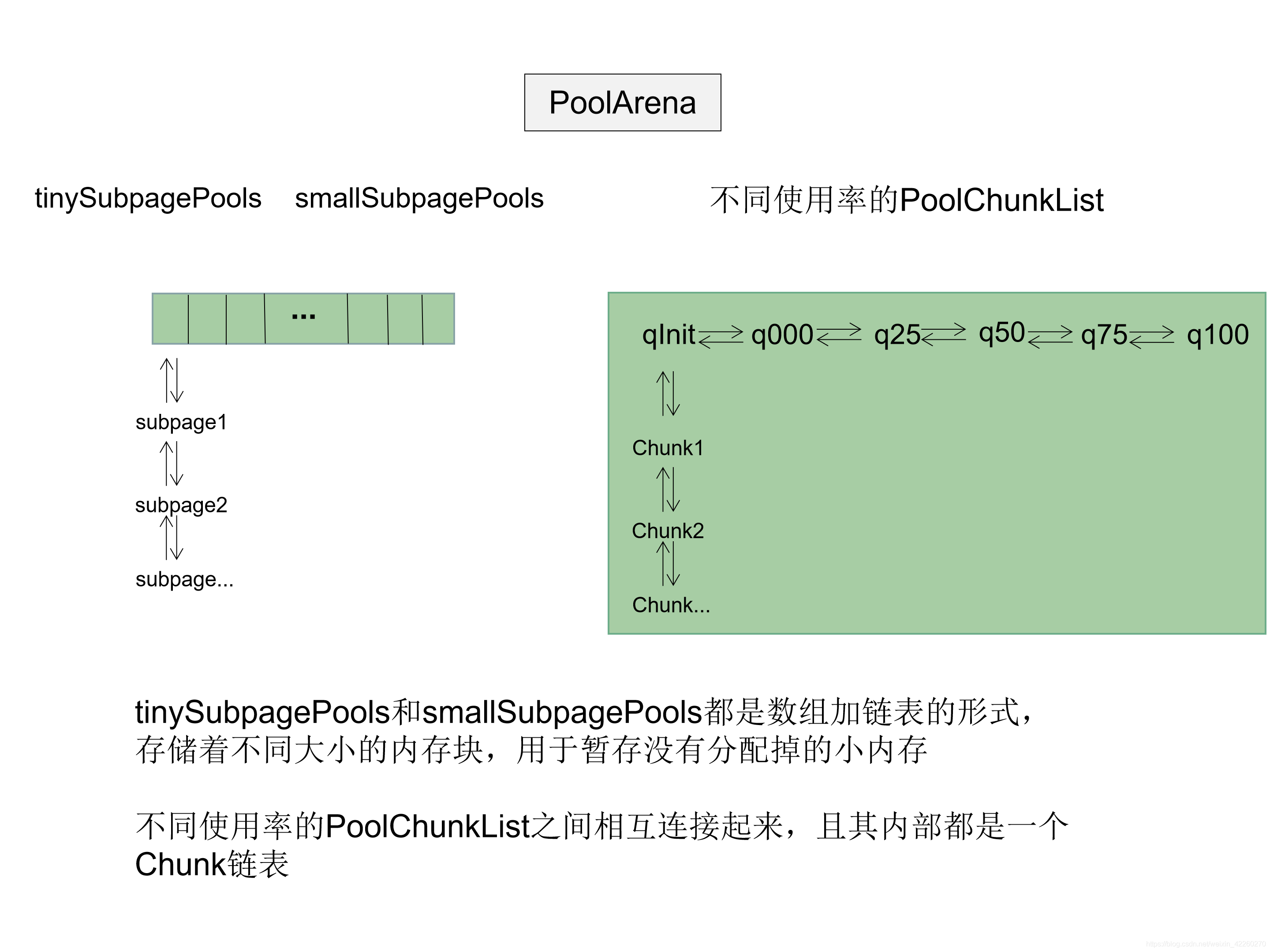

PoolArena

我们可以理解arena是公用的一个内存缓存。其中包含了：

• 不同使用率的Chunk ：qInit、q000、q025、q050、q075、q100
• Subpages： tinySubpagePools，smallSubpagePools，用于存储没有被使用的小内存块

PoolChunkList

在Arena中存储的是PoolChunkList，这是一个双向的节点。对于chunk，arena会按照不同的使用率来管理，那么不同使用率的chunkList如何连接起来，此时就出现了PoolChunkList。

每个PoolChunkList内部会记录以下信息：

nextList： 下一个PoolChunkList（使用率更高的）
prevList： 前一个PoolChunkList（使用率更低的）
minUsage： 最低使用率，低于该值，会移除该chunk，放到preList中
maxUsage： 最高使用率，高于该值，会移除该chunk，放到nextList中
maxCapacity: 最大可分配的内存大小，就是用minUsage计算的

在Arena中存在qInit、q000、q025、q050、q075和q100 六个PoolChunkList。

对于新创建的chunk，会先加入到qInit中。

对于PoolChunkList的使用，最终还是会落到Chunk上。

PoolChunk

memoryMap

我们都知道chunk是一个二叉树，那么需要一个专门存储每一个节点的分配信息，这就是memoryMap。按照默认的规则，chunk是16M，而每个page是8k，所以会有4095个节点。把4095个节点全部记录下来，例如：{0,1,1,2,2,2,2…},用于表示每个节点下面有多少未分配的内存块。

根据memoryMap记录的值，如何看出未分配的内存呢？

首先，二叉树中每个节点都有对应的层高d。

1. memoryMap[id] == d 表示该节点未分配

2. memoryMap[id] > d 表示该节点已经被分配过，但是其子节点仍有未分配的

3. memoryMap[id] = maxOrder + 1 表示超过最大层高（maxOrder默认是11），则说明该节点及其子节点已经被分配完

depthMap

用于存储层高信息，不会发生变化，一般用于通过memoryMapIndex来定位对应的层高

subpages

用于存储被切割的page，该处的SubPage会和Arena的tinySubpagePools、smallSubpagePools关联，并且可用于重组成Page归还到Chunk

PoolSubpage

在Chunk中，最小单位是Page，当Page还需要拆分时，此时就出现了PoolSubPage。每个PoolSubPage按照大小被PoolArena/PoolThreadCache的tinySubpagePools和smallSubpagePools管理着。

• PoolSubPage的大小是固定的（pageSize），默认是8K。
• PoolSubPage中的内存块大小都是一样的（elemSize）
  由于内存块可能非常小，所以一个Page可以被切割成非常多的小内存块，于是就需要一个高效的方式（bitmap）来快速定位内存块的使用情况。
• PoolSubPage是双向节点，所以在tinySubpagePools和smallSubpagePools中就是一个数组加链表的模式存在着

bitmap

bitmap是一个long数组，每个long值的每一位代表着一个内存块的使用情况。由于一个long就64位，而每个PoolSubPage大小固定是8K，所以当存储的是tiny内存块（16B），就有 8*1024/16=512个内存块，512/64=8个long存储，也就是bitMap的长度是8。

所以当要标识一个内存块时，需要知道其在bitMap的哪个long 及 这个long中哪位。

低6位是long中的index，剩余位表示在bitMap的下标。

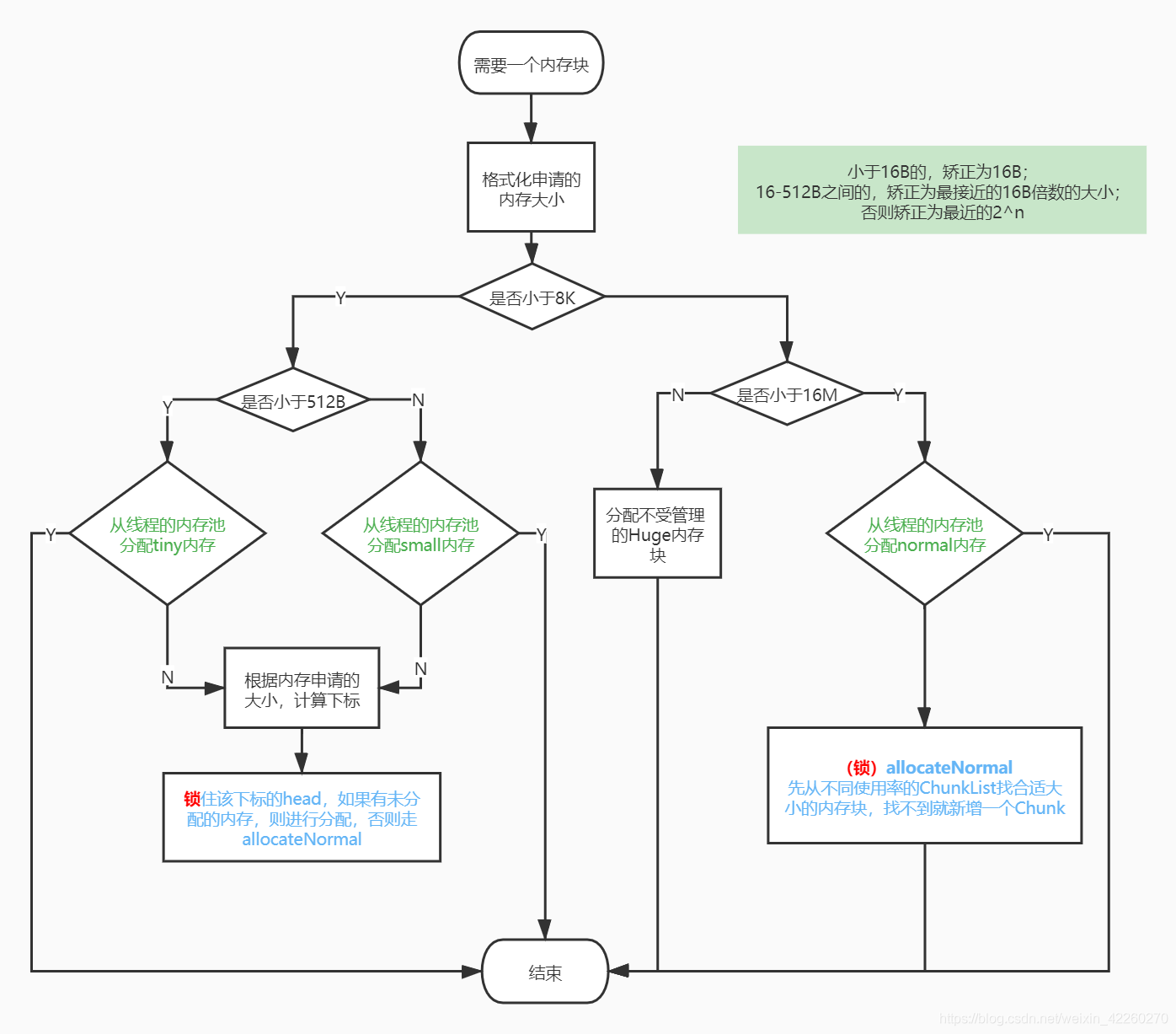

分配原理

★遵循的原则

1.规格化申请的内存大小，根据内存大小区分当前的需要分配的内存块种类

2.分配内存的优先级

• 优先从线程的内存缓存中分配
  • 根据大小找到数组下标，然后从queue里面获取内存块
• 对应种类的内存List分配（tiny/small/qXXX）
  • 根据大小找到数组下标，从head开始找到PoolSubPage/Chunk，PoolSubPage还需要再定位具体的位置（bitMap的下标及long中的位置）
• 最终方式就是新增一个Chunk


PoolThreadCache分配内存

通过allocateTiny，allocateSmall或者allocateNormal分别缓存中的内存。通过下面代码可知，都是先找到一个缓存的内存块，再进行分配。

boolean allocateTiny(PoolArena<?> area, PooledByteBuf<?> buf, int reqCapacity, int normCapacity) {
    return allocate(cacheForTiny(area, normCapacity), buf, reqCapacity);
}

boolean allocateSmall(PoolArena<?> area, PooledByteBuf<?> buf, int reqCapacity, int normCapacity) {
    return allocate(cacheForSmall(area, normCapacity), buf, reqCapacity);
}

boolean allocateNormal(PoolArena<?> area, PooledByteBuf<?> buf, int reqCapacity, int normCapacity) {
    return allocate(cacheForNormal(area, normCapacity), buf, reqCapacity);
}

那么再看看cacheForXXX系列方法吧。根据下面的代码可以看见，都是先根据normCapacity找到在数组的下标，然后获取缓存数组对应的MemoryRegionCache。

private MemoryRegionCache<?> cacheForTiny(PoolArena<?> area, int normCapacity) {
    //tiny是按照16的大小递增，所以normCapacity >>> 4就是对应下标
    int idx = PoolArena.tinyIdx(normCapacity);
    if (area.isDirect()) {
        return cache(tinySubPageDirectCaches, idx);
    }
    return cache(tinySubPageHeapCaches, idx);
}

private MemoryRegionCache<?> cacheForSmall(PoolArena<?> area, int normCapacity) {
    //small是以512B开始，按照1024B递增，所以通过 normCapacity >>> 10 就可以找到下标
    int idx = PoolArena.smallIdx(normCapacity);
    if (area.isDirect()) {
        return cache(smallSubPageDirectCaches, idx);
    }
    return cache(smallSubPageHeapCaches, idx);
}

private MemoryRegionCache<?> cacheForNormal(PoolArena<?> area, int normCapacity) {
    //normal是从4K开始，大小是2^n，所以计算log2就可以得到下标
    if (area.isDirect()) {
        int idx = log2(normCapacity >> numShiftsNormalDirect);
        return cache(normalDirectCaches, idx);
    }
    int idx = log2(normCapacity >> numShiftsNormalHeap);
    return cache(normalHeapCaches, idx);
}

接下来从这个MemoryRegionCache的queue poll一个内存块（内存块可能为null），再根据MemoryRegionCache的allocate方法分配缓存，并且记录分配次数（如果达到freeSweepAllocationThreshold，需要释放缓存的内存块，让使用率很低的内存块回归Arena，可以使得其他线程使用）。

private boolean allocate(MemoryRegionCache<?> cache, PooledByteBuf buf, int reqCapacity) {
    if (cache == null) {
        // no cache found so just return false here
        return false;
    }
    boolean allocated = cache.allocate(buf, reqCapacity);
    if (++ allocations >= freeSweepAllocationThreshold) {
        allocations = 0;
        trim();
    }
    return allocated;
}

再来看看trim方法是如何释放使用率低的缓存内存吧。

//这里直接看io.netty.buffer.PoolThreadCache.MemoryRegionCache#trim就行
public final void trim() {
    //计算queue大小和分配次数之差，就能知道有多少都未曾分配过
    int free = size - allocations;
    allocations = 0;

    // 释放掉没有分配过的个数的缓存内存块
    if (free > 0) {
        //最终调用freeEntry，通过chunk来释放内存
        free(free);
    }
}

PoolChunk里面分配内存

主要有两个规则，根据大小确定当前是分配小于8K的SubPage还是大于8K的内存

allocate

boolean allocate(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    //handle的低32位表示在memoryMap的位置，高32位表示在SubPage中的位置
    final long handle;
    if ((normCapacity & subpageOverflowMask) != 0) {
        //大于pagesize使用allocateRun分配
        handle =  allocateRun(normCapacity);
    } else {
        //小于等于pagesize使用allocateSubpage分配
        handle = allocateSubpage(normCapacity);
    }

    //如果handle小于0说明没有可用的内存了
    if (handle < 0) {
        return false;
    }
    ByteBuffer nioBuffer = cachedNioBuffers != null ? cachedNioBuffers.pollLast() : null;
    initBuf(buf, nioBuffer, handle, reqCapacity);
    return true;
}

allocateRun

private long allocateRun(int normCapacity) {
    //计算层级
    int d = maxOrder - (log2(normCapacity) - pageShifts);
    //找到该层级合适的节点
    int id = allocateNode(d);
    //小于0说明已经分配完了，没有可用的内存块
    if (id < 0) {
        return id;
    }
    freeBytes -= runLength(id);
    return id;
}

allocateNode

//d是层高
private int allocateNode(int d) {
    int id = 1;
    int initial = - (1 << d); // 如果d是2，则 1<<2就是 11111100
    byte val = value(id);
    if (val > d) { // 如果根节点的value已经大于d，说明没有可用的内存了
        return -1;
    }
    //val小于d：表示一定有可以分配的内存
    //id & initial == 0：同层的节点，后续用于遍历
    while (val < d || (id & initial) == 0) {
        //左子节点
        id <<= 1;
        val = value(id);
        if (val > d) {
            //右子节点  异或：相同为0，相异为1，所以和1进行异或，除低1位之外都保留了id的值，而因为id是偶数，低一位为0，所以通过异或1，一定为奇数，得到右子节点
            id ^= 1;
            val = value(id);
        }
    }
    byte value = value(id);
    assert value == d && (id & initial) == 1 << d : String.format("val = %d, id & initial = %d, d = %d",
            value, id & initial, d);
    setValue(id, unusable); // 标记为不可用
    updateParentsAlloc(id); // 更新所有父节点分配信息
    return id;
}

allocateSubpage

private long allocateSubpage(int normCapacity) {
    //找到arena里面对应大小内存块的头节点
    PoolSubpage<T> head = arena.findSubpagePoolHead(normCapacity);
    int d = maxOrder; //因为是SubPage，所以层数直接设置为最大层数
    synchronized (head) {
        //找到memoryMap中的下标
        int id = allocateNode(d);
        if (id < 0) {
            return id;
        }

        final PoolSubpage<T>[] subpages = this.subpages;
        final int pageSize = this.pageSize;

        freeBytes -= pageSize;
		// 计算SubPage的下标
        int subpageIdx = subpageIdx(id);
        PoolSubpage<T> subpage = subpages[subpageIdx];
        if (subpage == null) {
            //初始化一个PoolSubpage
            //初始化额外信息，并将此SubPage加入到head的链表中
            subpage = new PoolSubpage<T>(head, this, id, runOffset(id), pageSize, normCapacity);
            subpages[subpageIdx] = subpage;
        } else {
            //初始化额外信息，并将此SubPage加入到head的链表中
            subpage.init(head, normCapacity);
        }
        //返回一个long值，高32位是bitmap的数据，低32位是memoryMap的下标
        return subpage.allocate();
    }
}

PoolSubpage#allocate

long allocate() {
    //每个内存块的大小为0，则直接返回一个handle
    if (elemSize == 0) {
        return toHandle(0);
    }

    if (numAvail == 0 || !doNotDestroy) {
        return -1;
    }

    //在bitmap中找到有未分配的long
    final int bitmapIdx = getNextAvail();
    //低6位是long中的index，剩余位表示在bitMap的下标
    int q = bitmapIdx >>> 6;
    int r = bitmapIdx & 63;
    assert (bitmap[q] >>> r & 1) == 0;
    //标记该位置内存块已使用
    bitmap[q] |= 1L << r;

    //如果没有可用的内存块了，直接移除该PoolSubPage
    if (-- numAvail == 0) {
        removeFromPool();
    }

    return toHandle(bitmapIdx);
}

回收原理

优先回收到线程的内存缓存中，缓存回收不了就用PoolChunkList来回收，否则最终被释放掉

PoolThreadCache回收内存

通过add方法，将内存块缓存起来。

boolean add(PoolArena<?> area, PoolChunk chunk, ByteBuffer nioBuffer,
            long handle, int normCapacity, SizeClass sizeClass) {
    //先根据大小找到不同类型内存块的数组坐标，找到对应大小的MemoryRegionCache
    MemoryRegionCache<?> cache = cache(area, normCapacity, sizeClass);
    if (cache == null) {
        return false;
    }
    //往MemoryRegionCache的queue里面添加内存块
    return cache.add(chunk, nioBuffer, handle);
}

通过chunk来释放内存

PoolChunkList#free

boolean free(PoolChunk<T> chunk, long handle, ByteBuffer nioBuffer) {
    chunk.free(handle, nioBuffer);
    //如果小于最小使用率，需要移除该chunk
    if (chunk.usage() < minUsage) {
        remove(chunk);
        // 添加到preList（PoolChunkList）中，如果没有添加成功此时返回false，会触发该chunk的销毁
        return move0(chunk);
    }
    return true;
}

PoolChunk#free

找到该内存块在memoryMap的下标 及 在bitmap的哪一个long值的哪一位来知道其下标

void free(long handle, ByteBuffer nioBuffer) {
    int memoryMapIdx = memoryMapIdx(handle);
    int bitmapIdx = bitmapIdx(handle);

    // 如果bitmapIdx不为0，说明该内存块是一个SubPage
    if (bitmapIdx != 0) {
        //获取到对应的SubPage
        PoolSubpage<T> subpage = subpages[subpageIdx(memoryMapIdx)];
        assert subpage != null && subpage.doNotDestroy;

        //获取该SubPage对应的head节点
        PoolSubpage<T> head = arena.findSubpagePoolHead(subpage.elemSize);
        synchronized (head) {
            //释放结果为false，说明已经从SubPage池移除，此时需要归还到chunk中
            if (subpage.free(head, bitmapIdx & 0x3FFFFFFF)) {
                return;
            }
        }
    }
    //增加空闲空间的计数
    freeBytes += runLength(memoryMapIdx);
    //更新memoryMap
    setValue(memoryMapIdx, depth(memoryMapIdx));
    updateParentsFree(memoryMapIdx);

    if (nioBuffer != null && cachedNioBuffers != null &&
            cachedNioBuffers.size() < PooledByteBufAllocator.DEFAULT_MAX_CACHED_BYTEBUFFERS_PER_CHUNK) {
        cachedNioBuffers.offer(nioBuffer);
    }
}

PoolSubpage#free

boolean free(PoolSubpage<T> head, int bitmapIdx) {
    if (elemSize == 0) {
        return true;
    }
    int q = bitmapIdx >>> 6;
    int r = bitmapIdx & 63;
    assert (bitmap[q] >>> r & 1) != 0;
    //标记bitmap中该SubPage为未分配状态
    bitmap[q] ^= 1L << r;

    setNextAvail(bitmapIdx);

    //之前被移除掉的SubPage，需要归还到arena SubPage的链表中
    if (numAvail ++ == 0) {
        addToPool(head);
        return true;
    }

    if (numAvail != maxNumElems) {
        return true;
    } else {
        //如果没有正在使用的内存块了
        if (prev == next) {
            // 如果只是一个内存块则无需删除该SubPage
            return true;
        }

        // 从SubPage池中移除并归还到正常page
        doNotDestroy = false;
        removeFromPool();
        return false;
    }
}

扩充内存块

当向ByteBuffer写数据发现内存块不够用了，会怎么操作呢？

• 首先得计算出保证需求的内存块大小

  • 对于小于4M的内存申请，则以64B翻倍找到刚好满足需求的大小
  • 对于等于4M的内存申请，则直接返回4M大小
  • 剩余情况，返回需求大小加4M或最大内存大小

• 然后重新找一个合适大小的内存块，进行标记后，再把数据拷贝过来，释放旧的内存。

  void reallocate(PooledByteBuf<T> buf, int newCapacity, boolean freeOldMemory) {
    if (newCapacity < 0 || newCapacity > buf.maxCapacity()) {
        throw new IllegalArgumentException("newCapacity: " + newCapacity);
    }

    int oldCapacity = buf.length;
    if (oldCapacity == newCapacity) {
        return;
    }

    PoolChunk<T> oldChunk = buf.chunk;
    ByteBuffer oldNioBuffer = buf.tmpNioBuf;
    long oldHandle = buf.handle;
    T oldMemory = buf.memory;
    int oldOffset = buf.offset;
    int oldMaxLength = buf.maxLength;
    int readerIndex = buf.readerIndex();
    int writerIndex = buf.writerIndex();

    //分配一个合适大小的内存块
    allocate(parent.threadCache(), buf, newCapacity);
    //数据拷贝
    if (newCapacity > oldCapacity) {
        memoryCopy(
                oldMemory, oldOffset,
                buf.memory, buf.offset, oldCapacity);
    } else if (newCapacity < oldCapacity) {
        if (readerIndex < newCapacity) {
            if (writerIndex > newCapacity) {
                writerIndex = newCapacity;
            }
            memoryCopy(
                    oldMemory, oldOffset + readerIndex,
                    buf.memory, buf.offset + readerIndex, writerIndex - readerIndex);
        } else {
            readerIndex = writerIndex = newCapacity;
        }
    }

    buf.setIndex(readerIndex, writerIndex);

    //释放旧的内存
    if (freeOldMemory) {
        free(oldChunk, oldNioBuffer, oldHandle, oldMaxLength, buf.cache);
    }


  }

对比PoolArena和PoolThreadCache

最后

以上就是糟糕人生为你收集整理的Netty内存分配基本概念PooledByteBufAllocatorPoolArena对比PoolArena和PoolThreadCache的全部内容，希望文章能够帮你解决Netty内存分配基本概念PooledByteBufAllocatorPoolArena对比PoolArena和PoolThreadCache所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
