1 在平面上画字母C

mdl_puma560
aplha=pi/4:pi/40:2*pi-pi/4;
k=inf;                  % 斜面斜率k
r=1;
letterShrink=0.2;       %缩放倍数
letterTranslX=0.4;      % 沿X平移量
letterTranslY=0;        % 沿Y平移量
letterTranslZ=0;        % 沿Z平移量
if k==inf   % 垂直平面
    z=r*cos(aplha);
    x= diag(zeros(length(z)));
    y=r*sin(aplha);
    path=[diag(zeros(length(y))),y',z'];
    path=[path(1,:)+0.5*[-1,0,0];path;path(end,:)+0.5*[-1,0,0]];   % 垂直平面上的C
    y=-0.5:0.1:0.5;
    z=-0.5:0.1:0.5;
    [Y, Z] = meshgrid(y, z);
    X=ones(size(Y))*letterTranslX;
    mesh(X,Y,Z)
    hold on
    initPoint=path(1,:)+0.5*[-1,0,0];
else
    x=r*cos(aplha);
    y=r*sin(aplha);
    z=k*x;
    path=[x',y',z'];
    path=[path(1,:)+0.5*[-k,0,1];path;path(end,:)+0.5*[-k,0,1]];  % 斜率为k的斜面上的C
    x=0:0.1:1;
    y=-0.5:0.1:0.5;
    [X,Y]=meshgrid(x,y);
    z=k*(X-letterTranslX);
    mesh(X,Y,z)
    hold on
    initPoint=path(1,:)+0.5*[-k,0,1];
end
plot3(letterShrink*path(:,1)+letterTranslX,letterShrink*path(:,2)...
    +letterTranslY,letterShrink*path(:,3)++letterTranslZ,'color','k','LineWidth',1)
p=mstraj(path,[0.8,0.8,0.6],[],initPoint,0.4,0.1);
Tp=transl(letterShrink*p);
Tp=homtrans(transl(letterTranslX, letterTranslY, letterTranslZ),Tp);
p560.tool=transl([0,0,0.2])*trotx(pi);
q=p560.ikine6s(Tp);
p560.plot(q)

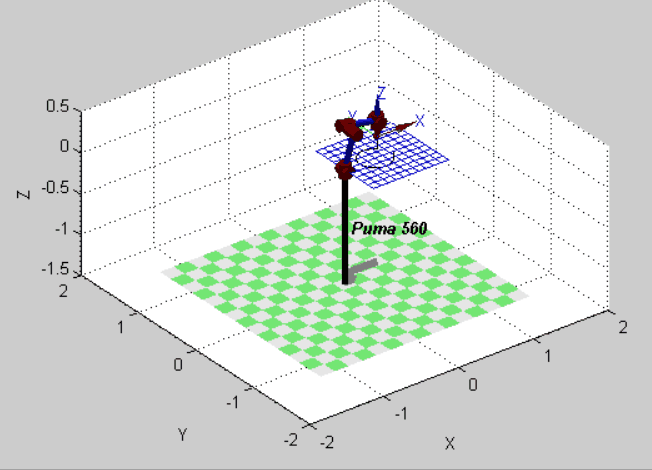

k=0

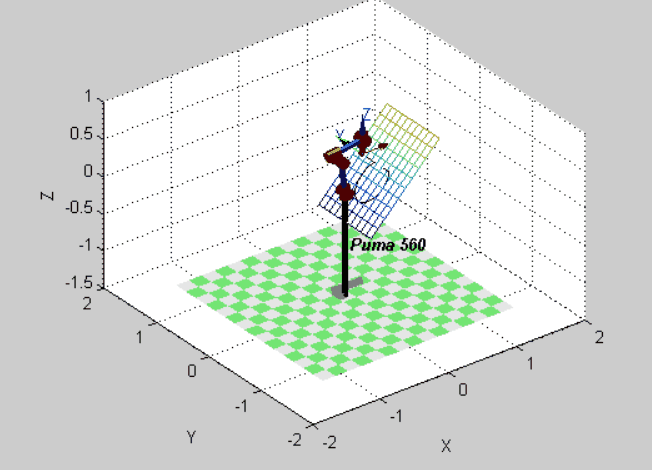

k=1

k=inf

2 在球面上画字母E

clc;
clear
close all
mdl_puma560
letterShrink=0.2;       %缩放倍数
letterTranslX=0.4;      % 沿X平移量
letterTranslY=0;      % 沿Y平移量
letterTranslZ=-1;      % 沿Z平移量
r=0.3;
[x y z]=sphere(50);
mesh(r*x+letterTranslX,r*y+letterTranslY,r*z+letterTranslZ);%绘制半径为2的球
hold on
path=[1,-1,1,;1,-1,0;1,-1,0;0,-1,0;0,1,0;1,1,0;1,1,1;0,0,1;0,0,0;1,0,0;1,0,1]*letterShrink;
initPoint=path(1,:);
path=mstraj(path,[0.5,0.5,0.3],[],initPoint,0.1,0.2);
[m,n]=size(path);
x1=path(:,1);
y1=path(:,2);
indexDraw=(path(:,3)==letterTranslZ);
indexNotDraw=(path(:,3)~=letterTranslZ);
path(indexDraw,3)=sqrt(r^2-(x1(indexDraw)).^2-(y1(indexDraw)).^2);
path(indexNotDraw,3)=path(indexNotDraw,3)+sqrt(r^2-(x1(indexNotDraw)).^2-(y1(indexNotDraw)).^2);
for i=1:m
    path(i,:)= path(i,:)+[letterTranslX,letterTranslY,letterTranslZ];
end
plot3(path(:,1),path(:,2),path(:,3),'color','k','LineWidth',2)
rotate3d on
p560.tool=transl([0,0,0.5])*trotx(pi);
Tp=transl(path);
q=p560.ikine6s(Tp);
p560.plot(q)
