解析单总线协议（1-wire）

 onewire(单总线)是DALLAS公司推出的外围串行扩展总线，传输时钟信号又传输数据，而且能够进行双向通信，具有节省I/O口线、资源结构简单、成本低廉、便于总线扩展和维护等诸多优点。常用到单总线的器件，一般是稳定传感器，如DS18B20、DS2431、DHT11。

解析单总线协议（1-wire）

一、单总线协议（1-wire）

1.定义：主机和从机通过1根线进行通信，在一条总线上可挂接的从器件数量几乎不受限制。

2.特点：这是由达拉斯半导体公司推出的一项通信技术。它采用单根信号线，既可传输时钟，又能传输数据，而且数据传输是双向的。

3.优点：单总线技术具有线路简单，硬件开销少，成本低廉，便于总线扩展和维护等。

二、单总线通信过程

1.初始化

初始化过程 = 复位脉冲 + 从机应答脉冲。

主机通过拉低单总线480 ~ 960 us产生复位脉冲，然后释放总线，进入接收模式。主机释放总线时，会产生低电平跳变为高电平的上升沿，单总线器件检测到上升沿之后，延时15 ~ 60 us，单总线器件拉低总线60 ~ 240 us来产生应答脉冲。主机接收到从机的应答脉冲说明单总线器件就绪，初始化过程完成。

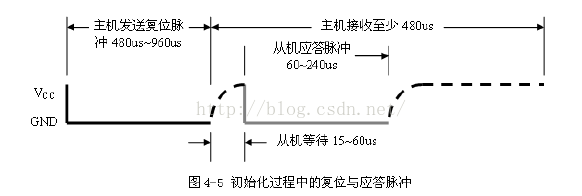

初始化时序图如下所示：

2.写间隙

写间隙有两种，包括写0的时间隙和写1的时间隙。

当数据线拉低后，在15 ~ 60 us的时间窗口内对数据线进行采样。如果数据线为低电平，就是写0，如果数据线为高电平，就是写1。主机要产生一个写1时间隙，就必须把数据线拉低，在写时间隙开始后的15 us内允许数据线拉高。主机要产生一个写0时间隙，就必须把数据线拉低并保持60 us。

写时间隙时序图如下所示：

3.读时间隙

当主机把总线拉低时，并保持至少1 us后释放总线，必须在15 us内读取数据。

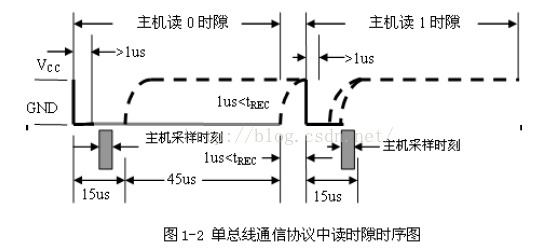

读时间隙时序图如下所示：

三、单总线通信设备

比如DS18B20、DHT11等都是使用的单总线协议通信。

————————————————

版权声明：本文为CSDN博主「zhengqijun_」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。

原文链接：https://blog.csdn.net/zhengqijun_/article/details/52505931
