概述
1、单总线只需要一条线如何传递两种信号：同步信号（时钟信号）、数据信号（双向传输）。
单总线中同步如何做到的：
单总线也有一个起始位信号，类似UART串口，串口中有一个起始位。单总线也是从高电平跳变到低电平并保持1us，作为同步信号。
单总线中数据如何传输的：
总线空闲时为高电平，所以只要给总线一个低电平，从1->0，高电平到低电平的跳变并保持低电平1us，就认为是开始信号。下面时序图中说明了信号跳变之后，15us之后才开始采样，采样的时间总长为MIN到MAX一共45us。这样输入一个信号最少要60us的识别时间。

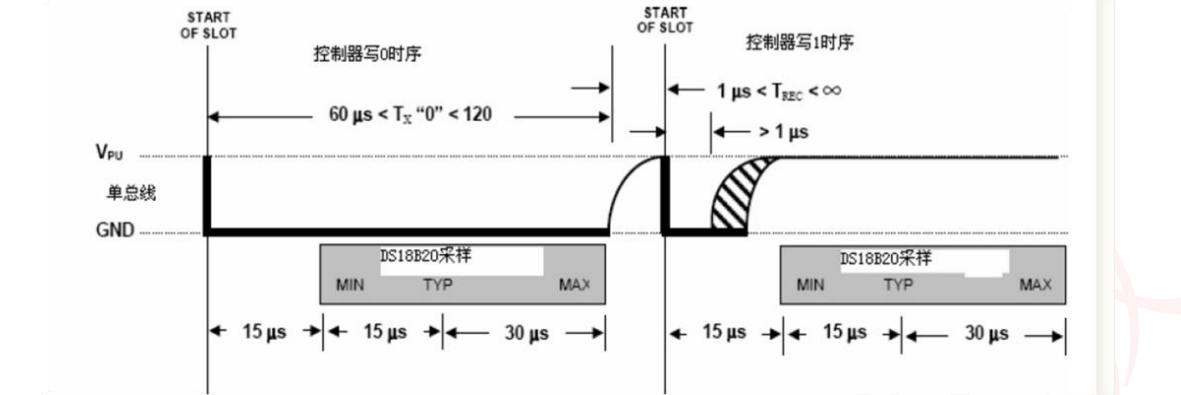

下图为写时序图：
给出大概的写程序：
总线=0；（从高电平到低电平，1->0的跳变作为起始信号）
延迟2us；（要求信号保持1us以上）
总线=x ；（写1或者写0）
延时60us；（采样开始在15us以后，
采样持续时间45us，一共60us）
总线= 1；（释放总线）
延迟2us；（要求恢复1us以上）

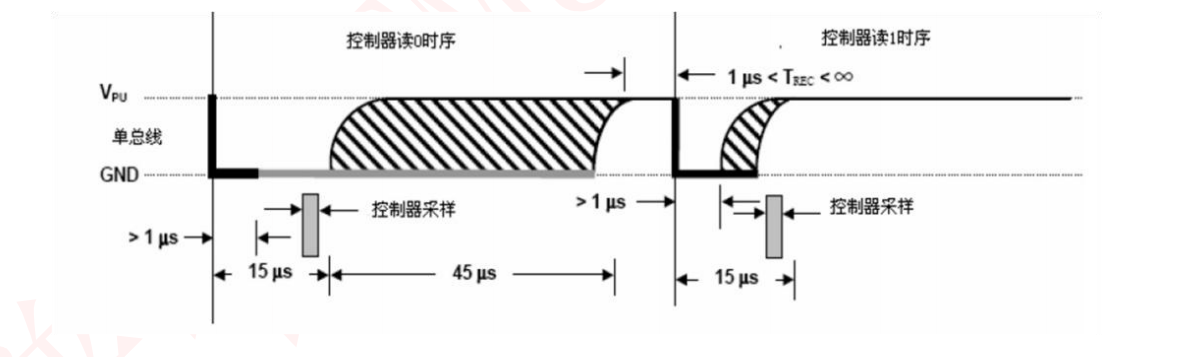

下图是读数据时序图：
给出大概的读程序：
定义总线接口端为输出模式（第一步为输出，才能输出起始信号）；
总线=0；（从高电平到低电平，1->0的跳变作为起始信号）
延迟2us；（要求1us以上）
总线= 1；（释放总线）
定义总线接口端为输入模式（第二步为输入，才能识别从机发过来的信号）；
延迟12us；（
主机采样时间必须保证在15us以内）
判断if（总线==1） 数据=1 ；
else（总线==0） 数据=0；
延时50us；（大概读时序60us左右）
