目录

一线协议概述

 通信过程

一线协议概述

异步通信 串行 半双工（分时） 电平信号

定义：主机和从机通过一根数据线进行通信，在一条总线上可以挂多个器件。

特点：①没有相应的时钟线，所以是异步通信

           ②只有一根总线，所以是串行传输数据

           ③这根总线既可以传输时钟又可以传输数据，可以双向传输，但是要分时，所以是半双工通信

           ④有参考电平线（GND），所以是电平信号

           ⑤单总线上所有的命令或数据的发送都是遵循低位先发送的原则

 通信过程

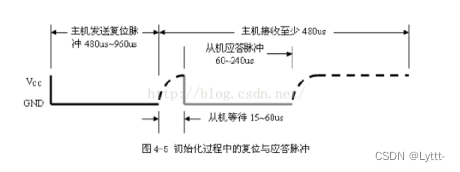

1）初始化

初始化过程由主机发送复位脉冲和从机发送应答脉冲组成。

主机拉低总线480~960ns产生复位脉冲，然后释放总线，进入接收模式。主机释放总线时，产生上升沿，从机再检测到上升沿之后，保持高电平15~60ns，然后再拉低总线60~240us产生应答脉冲。主机接收从机的应答脉冲表示从机准备完毕，开始通信。

2）写间隙（写0间隙和写1间隙）

所有的写间隙至少需要60us，并且两次独立的写间隙至少需要1us的恢复时间，两种写间隙始于主机拉低总线。在写间隙开始的15~60us期间，单总线器件（从机）采样总线电平状态。如果为高电平，则写入1，如果为低电平，则写入0。

1. 写1时，主机要先将数据线拉低，然后在写间隙开始后的15us内将数据线拉高直至时间结束
2. 写0时，主机必须要将数据线拉低并保持至少60us

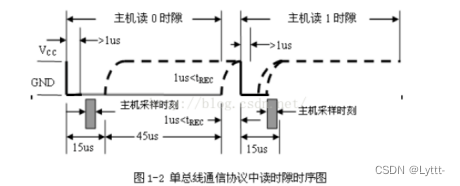

3）读间隙

从机在主机发出读间隙的时候，才向主机 传输数据，所以当主机发出读数据命令后，必须马上产生读间隙，以便能够顺利读到数据。所有读间隙至少60us，且两次读间隙之间至少需要1us的恢复时间。

当主机拉低总线至少1us发起读间隙，此时从机才开始发送数据。从机发送1，则为高电平，从机发送0，则为低电平。

当从机发送0时，在该读间隙结束后释放总线，总线由上拉电阻拉至高电平。从机发出数据保持有效时间15us。所以主机在读间隙期间要释放总线（此时由从机控制），并且在读间隙起始的15us内采样总线状态，获取数据。

DS18B20温度传感器工作原理
