概述

433mhz 射频模块广泛应用于各种无线工程和产品中。大部分射频发射机及接收机组件的正常范围在五十米以下。这种射频范围扩展电路可以增加的范围,以几乎两倍的正常范围,根据使用的射频模块和天线。

电路和工作

433mhz 放大器的电路图如图1所示。它是建立在晶体管 C2570(T1)和2n5109(T2) ,和一些其他组件。
123

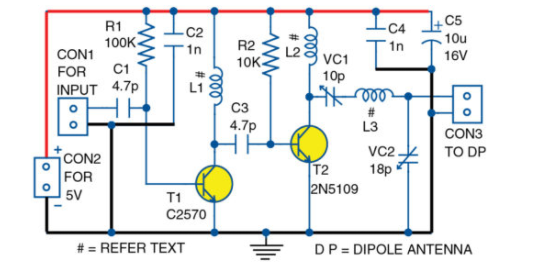

图1:433mhz 射频范围扩展器的电路图
连接器 con1为射频发射模块的连接天线提供了方便。Con2用于连接5v 直流电源,con3用于连接偶极天线。该电路是一个两级特高频放大器。T1和 t2都是有线的 a 类放大器。最大范围可以得到使用偶极子天线(DP)与一个良好的同轴电缆。
T1是 NEC-make c2570晶体管,t2是 UHF 中功率晶体管2n5109,有金属封装。
c1和 vc2是可变微调电容器。可以使用现成的飞利浦制造的修边机(22p)。L1感应器可由24根 SWG 线圈和直径4mm 的空心线圈组成。线圈 l2可与2轮的24 SWG 线超过4毫米直径空气核心。线圈 l3应该只有一轮的24 SWG 线超过4毫米直径的空气核心。SWG 线应该是漆包铜线。

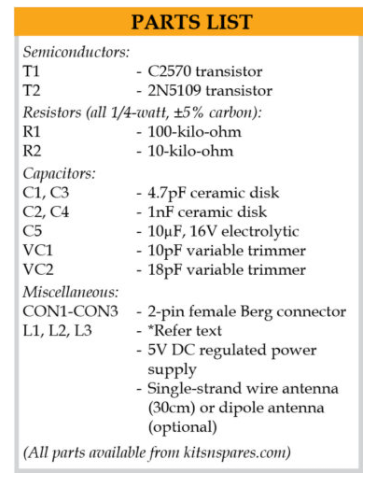

在这里插入图片描述

建造和测试

433mhz 射频范围扩展器的 PCB 布局如图2所示,其元件布局如图3所示。在 PCB 上组装好电路后,将5v 连接到 con2上。连接433兆赫射频发射模块的输出到该放大器的 con1输入。
在这里插入图片描述

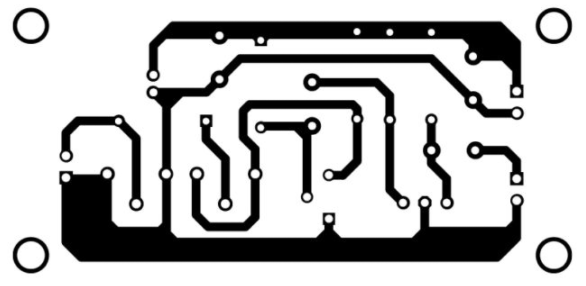

图2:433兆赫射频范围扩展器的单面 PCB

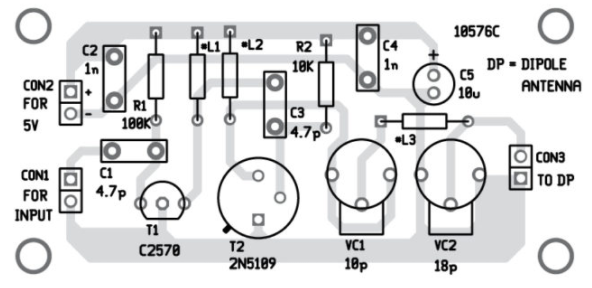

在这里插入图片描述图3: PCB 的元器件布局
下载 PCB 和元件布局:添加链接描述
对于初始测试,取代 DP,连接一个单股线天线(约30厘米长)到 CON3。现在,在射频发射模块的数据输入端输入一个信号脉冲,在射频接收模块的数据输出端检测信号。慢慢地移动接收器单元远离发射器单元,以检查操作范围。
