传输距离与发送方的发射功率有关，发射功率越高时数据传输越远。

传输距离与接收方的接收灵敏度有关，灵敏度值越低越有利于接收较弱信号。

传输距离还与无线电波频率有关(433MHz、315MHz等)。

传输距离还与传输介质对无线电波的衰减吸收程度有关(空气质量、遮挡物材质等)。

传输距离计算公式如下：

举例：

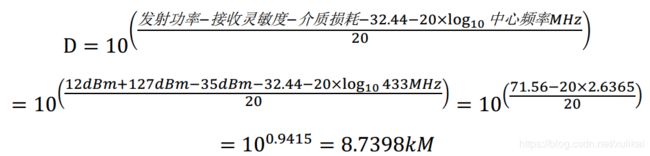

发射功率=12dBm，接收灵敏度=-127dBm，介质损耗=35dBm，无线频率=433MHz，则理论上的传输距离为：

即：大约的通讯距离为8.7公里。

发射功率=5dBm，接收灵敏度=-118.5dBm，介质损耗=45dBm，无线频率=433MHz，则理论上的通讯距离为：0.46公里。

发射功率=20dBm，接收灵敏度=-148dBm，介质损耗=45dBm，无线频率=433MHz，则理论上的通讯距离为：13.82公里。

关于接收灵敏度(以SX1278为例)

接收灵敏度与扩频因子SF、信道带宽BW有关，计算公式如下：

举例：

扩频因子SF=8，信道带宽BW=125kHz，则接收灵敏度为：

扩频因子SF=7，信道带宽BW=500kHz，则接收灵敏度为：

扩频因子SF=12，信道带宽BW=7.8kHz，则接收灵敏度为：

关于介质损耗

根据使用环境的估算值，以下可参考

可视：空旷25dBm，乡村30dBm，小城镇35dBm，大城市40dBm

墙：钢结构15~25，混凝土13~18，空心砖4~6，石膏板3~5，玻璃3~5，镀膜玻璃12~15

其它：汽车8~12，火车车厢15~30，电梯30左右，树林10~20

在实际应用中，发送方与接收方之间的无线电信号强度损耗往往是多种介质损耗的累加和，即在35dBm的基础上再加上发送方到接收方之间的其它物质吸收损耗，总的介质损耗在45dBm较为合理。

通过传输距离计算公式可知，发射功率、接收灵敏度或者介质损耗每变化6dBm时，传输距离会发生一倍的变化，所以需要特别重视窗户、门、玻璃、墙体等物体的影响，将发送方和接收方的天线安装到最有利的地点。
