Si24R1超低功耗高性能2.4G无线收发器芯片

产品介绍
  Si24R1是一颗工作在 2.4GHz ISM 频段，专为低功耗无线场合设计，集成嵌入式 ARQ 基带协议引擎的无线收发器芯片。工作频率范围为 2400MHz-2525MHz，共有 126 个 1MHz 带宽的信道。内部集成高 PSRR 的 LDO 电源，保证 1.9-3.6V 宽电源范围内稳定工作。
  Si24R1 采用 GFSK/FSK 数字调制与解调技术。数据传输速率可以调节，支持 2Mbps,1Mbps,250Kbps 三种数据速率。高的数据速率可以在更短的时间完成同样的数据收发，因此可以具有更低的功耗。芯片输出功率可调节，根据实际应用场合配置相应适合的输出功率，节省系统的功耗。
  Si24R1 针对低功耗应用场合进行了特别优化，在关断模式下，所有寄存器值与 FIFO 值保持不变，关断电流为 1uA；在待机模式下，时钟保持工作，电流为 15uA，并且可 以在最长 130uS 时间内开始数据的收发。
  Si24R1 操作简便， 只需要 MCU 通过 SPI 接口对芯片少数几个寄存器配置即可以 实现数据的收发通信。嵌入式 ARQ 基带引擎基于包通信原理，支持多种通信模式，可 以手动或全自动 ARQ 协议操作。内部集成收发 FIFO，保证芯片与 MCU 数据连续传输， 增强型 ARQ 基带协议引擎能处理所有高速操作，大大降低 MCU 的系统消耗。
  Si24R1 具有非常低的系统应用成本，只需要一个 MCU 和少量外围无源器件即可以组成一个无线数据收发系统。数字 I/O 兼容 2.5V/3.3V/5V 等多种标准 I/O 电压，可以与各种 MCU 端口直接连接。

主要特性
 工作在 2.4GHz ISM 频段
 调制方式：GFSK/FSK
 数据速率：2Mbps/1Mbps/250Kbps
 超低关断功耗：1uA
 超低待机功耗：15uA
 接收灵敏度：-83dBm @2MHz
 最高发射功率：7dBm
 接收电流（2Mbps）：15mA
 发射电流(2Mbps): 12mA（0dBm)
 内部集成高 PSRR LDO
 宽电源电压范围：1.9-3.6V
 宽数字 I/O 电压范围:1.9-5.25V
 快速启动时间： ≤ 130uS
 最高 10MHz 四线 SPI 接口
 内部集成智能 ARQ 基带协议引擎
 收发数据硬件中断输出
 支持 1bit RSSI 输出
 低成本晶振：16MHz±60ppm
 极少外围器件,降低系统应用成本
 QFN20 封装或 COB 封装

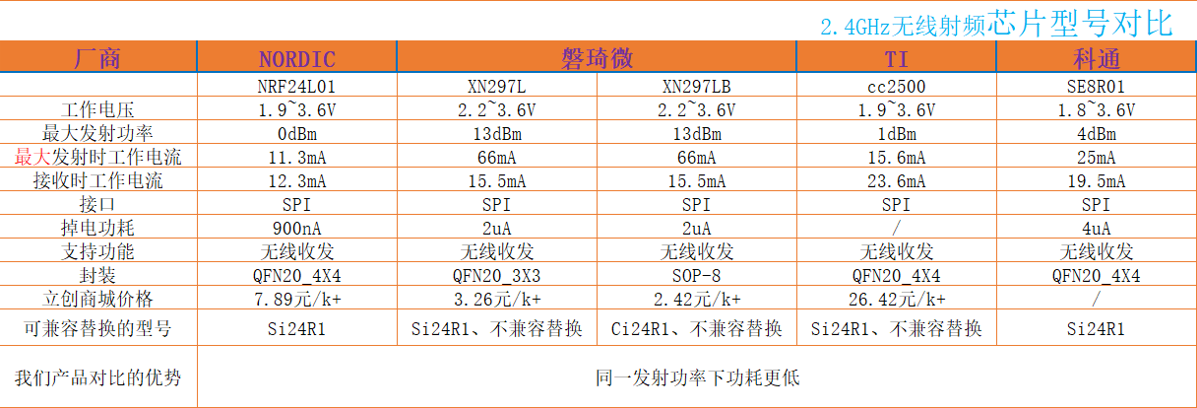

Si24R1与其他型号对比优势：

应用范围
 无线鼠标、键盘
 无线遥控、体感设备
 有源 RFID、NFC
 智能电网、智能家居
 无线音频
 无线数据传输模块
 低功耗自组网无线传感网节点

-WINTEC- 深圳市亿胜盈科
可提供样品demo测试
