在射频电路中进行阻抗匹配测试时，可按照如下步骤进行射频匹配网络调试：

1：校准矢量网络分析仪

2：用矢网测量开口线，保存S1P文件。

在ADS中新建工程，按照如下原理图，插入开口线的S1P文件，使用ADS调谐调整微带线的长度，使开口线位于smith圆图的最右边使其处于开路状态，更新原理图参数。

3：测量前级的输出阻抗

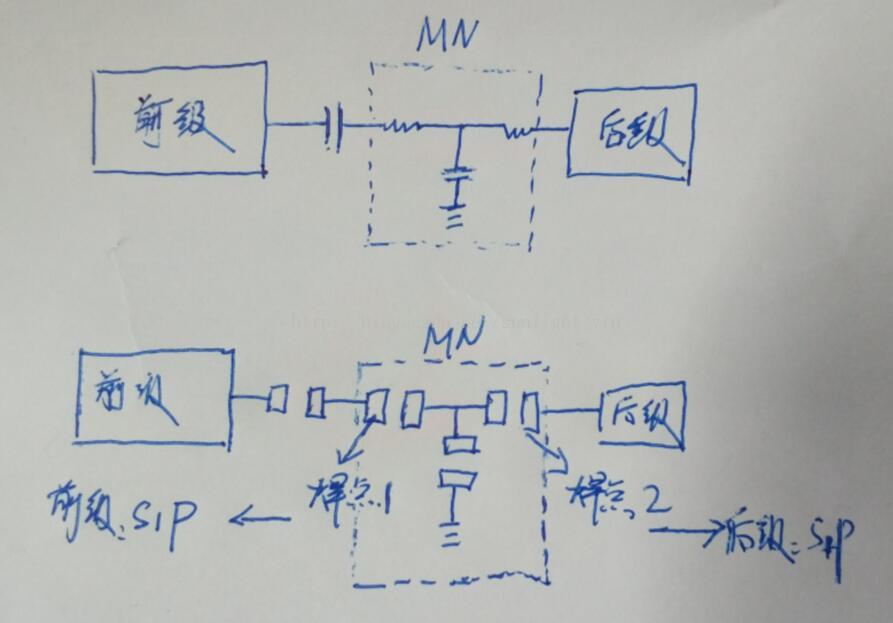

将开口线焊接在焊点1的位置，利用矢网测量出前级网络的输出阻抗，保存S1P文件，利用上面抵消开口线参数影响后更新后ADS原理图，插入前级网络S1P文件，在ADS里读出对应频率点的阻抗Z1

4：测量下级的输出阻抗

将开口线焊接在焊点2的位置，利用矢网测量出后级网络的输出阻抗，保存S1P文件，利用上面抵消开口线参数影响后更新后ADS原理图，插入后级网络S1P文件，在ADS里读出对应频率点的阻抗Z2

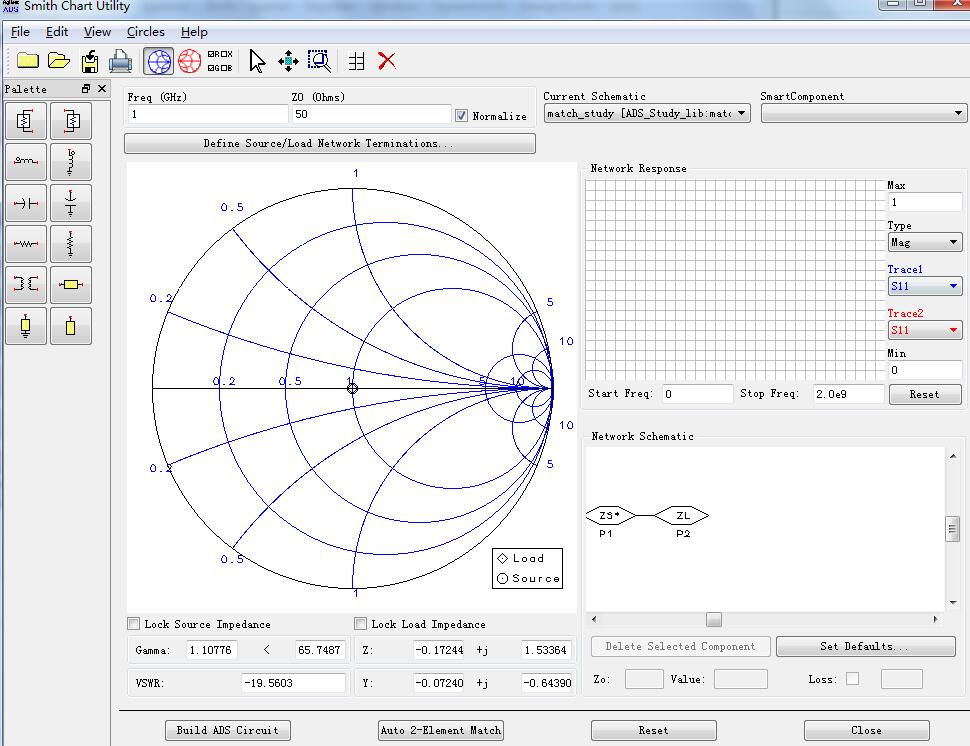

5：利用ADS的Smith Chart Utility 进行阻抗匹配

将前级网络的输出阻抗Z1取共轭，负载网络的输入阻抗为Z2，代入到Utility进行阻抗匹配，最后将匹配后的元件值焊接到板子上进行测试
