stm32外部AD——ADC08060 驱动

我的毕设用的是外部的AD，型号是ADC0806，发现大部分大家都使用的是ARM的内部AD，没有搜到可植入代码的我，只能自己摸索，下面给大家分享一下外部AD的驱动方法

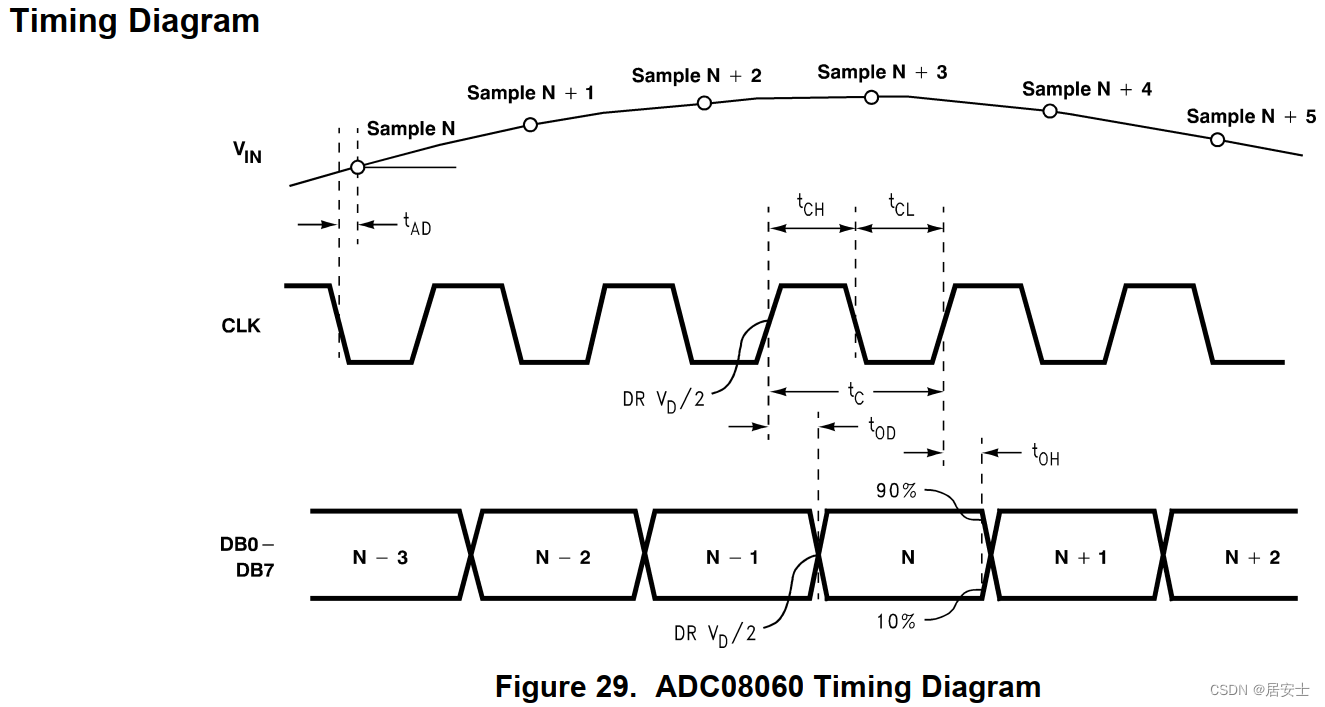

首先，我们需要研究一下AD的数据手册（时序图部分）：

根据时序图，我们可以看出来，控制ADC0806的只有一个CLK，在CLK的低电平数据稳定，在CLK的高电平变换数据 。因此，我们只需要编写CLK的时序，数据就会自动读取。但是这里要注意一点，就是相对于上升沿来说，下降沿时刻的数据更加稳定。我们可以将下降沿作为数据读取的时刻，将上升沿作为数据变换的时刻。

编写AD的CLK的频率时，应该和需要做AD转换的数据速度一致

比如我的AD是要读取光谱仪输出的光谱，我的光谱仪输出数据的速度是1M，那么我的AD的CLK就是1M。用PWM生成时序的方法大家可以参考这一篇：stm32f4 生成PWM波_居安士的博客-CSDN博客_stm32产生pwm波

之后我们可以利用示波器，看一下自己是否正确生成了AD的clk，以及AD的clk是否对应着需要转换的数据 ，也就是看看是否一个数据对应一个CLK，（ADC0806是很高速的AD，因此只要我们对准了数据和CLK，AD转换后的数据不会漏掉），完成这一步之后，我们下面就是利用串口助手，看一下AD转换之后的数据。

在看之前，我们需要先把AD的多位输出拼成一个数。

由于ADC0806是8位输出，所以我们直接读8位输出的管脚，（管脚是0或者1），再把8位输出拼位

#define data0 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_0)
#define data1 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_1)
#define data2 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_2)
#define data3 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_3)
#define data4 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_4)
#define data5 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_5)
#define data6 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_6)
#define data7 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_7)

#define input data0 | (data1<<1) | (data2<<2) |(data3<<3)| (data4<<4) | (data5<<5) | (data6<<6) |(data7<<7) |0x00

这里的input就是AD转换之后的数据，接下来我们将input用串口进行传输

我们传输的时候可以计算一下波特率够不够（我的串口波特率最高2M）

如果是1M的速度的数据，一个数据有起始位+8位数据+停止位，所以按照bit来算10M/bit，而我的串口最高只有2M/bit，正常的串口传输根本不行。需要使用不需要占用CPU资源的DMA发送方式！

下一篇教大家串口使用DMA，以及数据的抽帧发送

下面再说一下，关于STM32内部AD和外部AD的区别

主要是有两个区别（1）精度（2）IO口

外部AD高精度但是占IO口；内部AD低精度但是省IO口

所以大家选择的时候要看一下自己需要多高的AD精度：

AD精度指的是AD实际转换的结果和理想的计算结果之间的误差，也叫做积分非线性误差，符号是（INL） 单位是LSB

LSB=基准/2^AD位数 例如3V的基准 12位AD 那LSB=3/4096

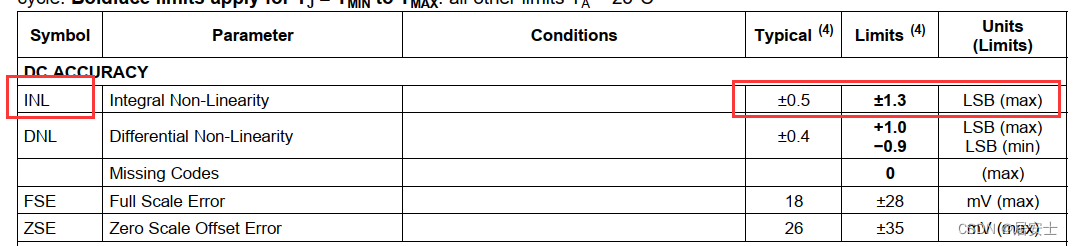

在数据手册上面都会写明AD精度的大小，例如ADC0806，就是最高1.3LSB

AD对应IO口的占用还是非常明显的，8位并行就是8个IO口，如果大家的IO口数量不满足外部AD，也要选择使用内部AD
