单臂路由实验

实验需求

1. 按照图示为 PC3 和 PC4 配置 IP 地址和网关
2. PC3 属于 Vlan10，PC4 属于 Vlan20，配置单臂路由实现 Vlan10 和 Vlan20 三层互通
3. PC3 和 PC4 可以互通

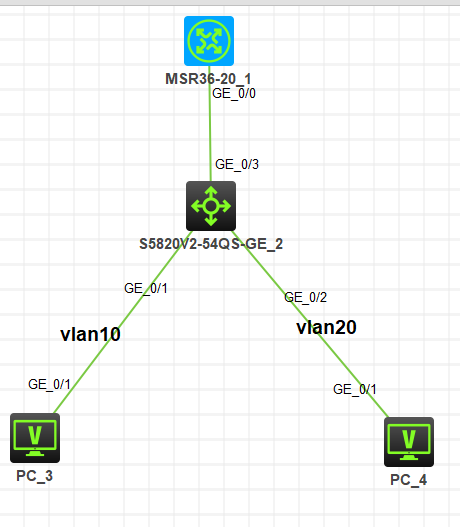

拓扑图

实验解法

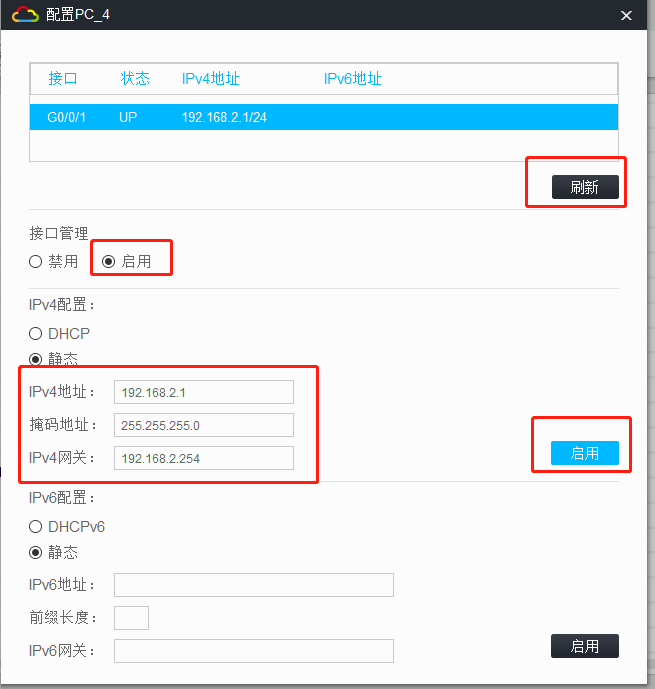

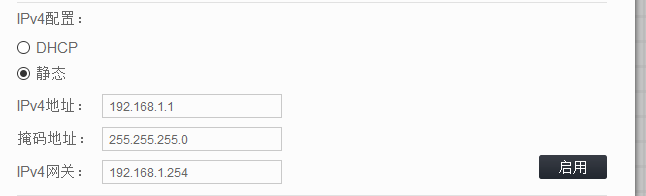

1. PC 配置 IP 地址

1. PC3 属于 Vlan10，PC4 属于 Vlan20，配置单臂路由实现 Vlan10 和 Vlan20 三层互通

   　　分析：用单臂路由实现 Vlan 间三层互通，需要把 SW2 连接 R1 的接口配置为 Trunk，并允许 Vlan10 和 Vlan20 通过
   　　R1 连接 SW2 的接口上要开启子接口，分别作为 Vlan10 和 Vlan20 的网关。这里规划 g0/0.1 子接口作为 Vlan10 的网关，IP 地址就是192.168.1.254/24，g0/0.2 子接口作为 Vlan20 的网关，IP 地址就是192.168.2.254/24
   　　R1 的子接口上为了能够识别 SW2 的 Trunk 端口发送的 802.1Q 帧（打上vlan标签则是802.1Q帧），还需要开启 dot1q 识别并绑定相应 Vlan。根据上述分析，g0/0.1 子接口绑定 Vlan10，g0/0.2 子接口绑定 Vlan20
   　　

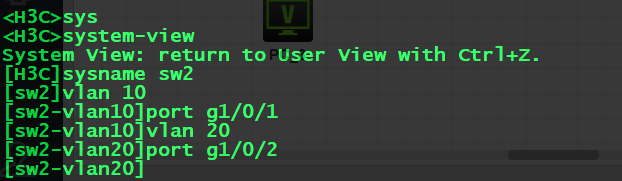

   步骤 1：在 SW2 上创建 Vlan10 和 Vlan20，并把 g1/0/1 接口加入 Vlan10，把 g1/0/2 接口加入 Vlan20

   [SW2]vlan 10       创建vlan10
   [SW2-vlan10]port g1/0/1   把交换机连接pc3的接口加入vlan10
   [SW2-vlan10]vlan 20    创建vlan20
   [SW2-vlan20]port g1/0/2  把交换机连接pc4的接口加入vlan20

   步骤 2：把 SW2 的 g1/0/3 接口配置为 Trunk，并允许 Vlan10 和 Vlan20 通过

   [SW2]interface g1/0/3    进入g0/3（交换机前加1/)
   [SW2-GigabitEthernet1/0/3]port link-type
   trunk把接口配置为trunk
   [SW2-GigabitEthernet1/0/3]port trunk permit vlan 10 20
   trunk放行vlan10 20

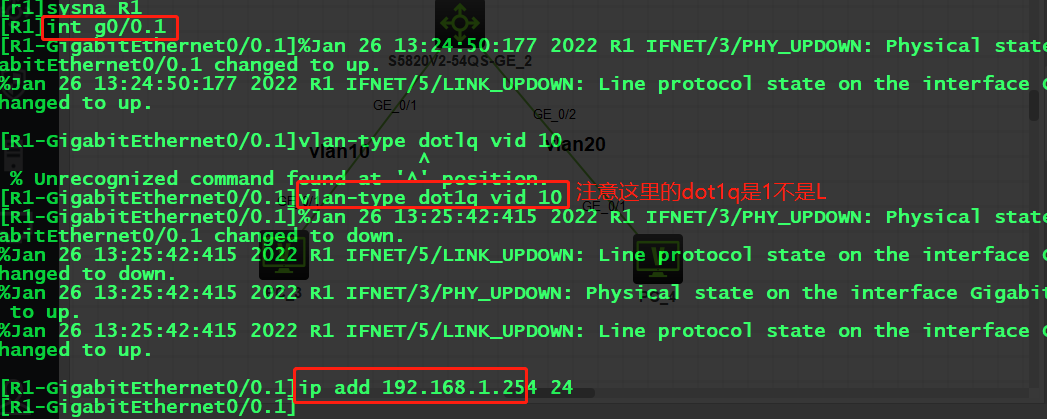

   步骤 3：在 R1 上创建子接口 g0/0.1，开启 dot1q （就是802.1Q)识别，绑定到 Vlan10，并配置 IP 地址 192.168.1.254/24



   [R1]interface g0/0.1  创建g0/0.1子接口
   [R1-GigabitEthernet0/0.1]vlan-type dot1q vid 10
   开启 dot1q （就是802.1Q)识别，绑定到 Vlan10[R1-GigabitEthernet0/0.1]ip address 192.168.1.254 24


2. 步骤 4：在 R1 上创建子接口 0/0.2，开启 dot1q 识别，绑定到 Vlan20，并配置 IP 地址192.168.2.254/24



   步骤类似配置g0/0.1

   [R1]interface g0/0.2
   [R1-GigabitEthernet0/0.2]vlan-type dot1q vid 20
   [R1-GigabitEthernet0/0.2]ip address 192.168.2.254 24


   　　分析：配置结束后，在 R1 上查看路由表，会发现已经产生了到达192.168.1.0/24网段和192.168.2.0/24网段的直连路由，出接口分别指向各自子接口，证明路由器已经可以对 Vlan10 和 Vlan20 间的数据进行三层转发了

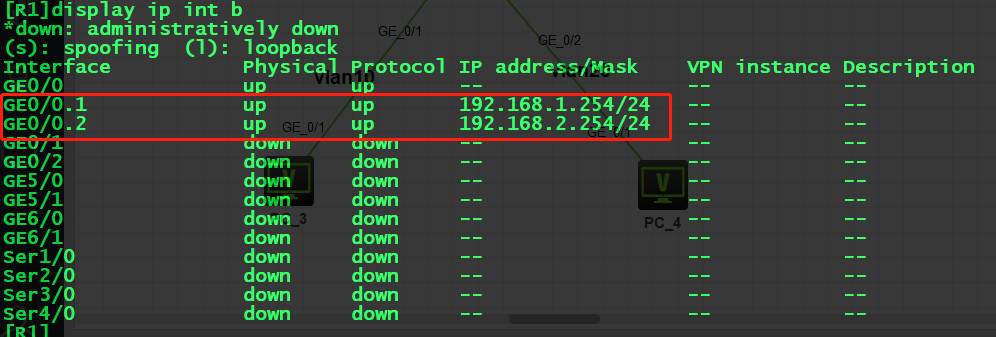

   [R1]dispaly ip int brief 查看ip信息

   Direct就是直连的意思

   可以看出1.0网段的出接口是g0/0.1,2.0网段的出接口是g0/0.2

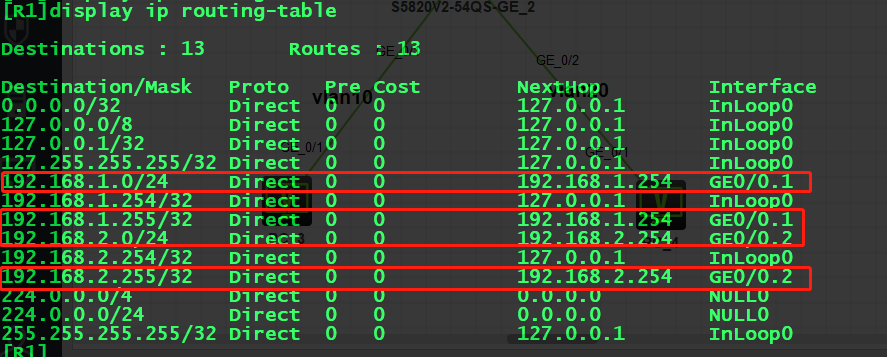

   [R1]display ip routing-table 查看路由表信息

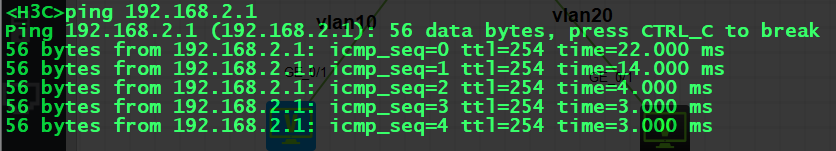

3. 测试在 PC3 上 Ping PC4 ，可以 Ping 通 PC4

两台pc可以通过网关跨vlan互通
