概述

利用ESP8266制作环境监测系统+APP inventor制作手机App实时显示

原理讲解
ESP8266读取各种传感器数值
传感器数据推送到云端
app inventor 制作app 接收实时数据
- 关键程序讲解

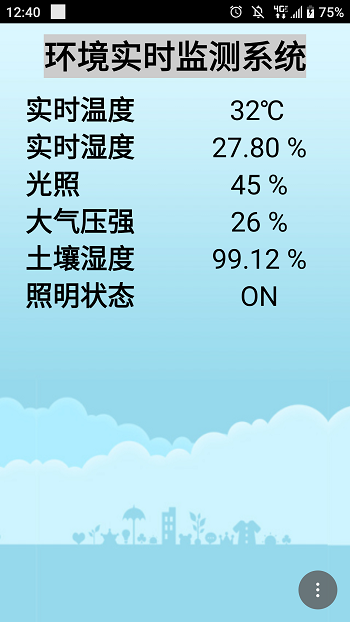

效果展示

在这里插入图片描述

原理讲解

原理简述：利用发布订阅模式。第一步，先ESP8266获取各种传感器数值，第二步，新建主题，然后esp8266往这个主题发送消息，第三步。app inventor 订阅这个主题，因为app inventor 制作的app 订阅了这个主题，就可以收到来自这个主题的消息，也就是可以收到各种传感器数值。

关于发布订阅：

订阅（订阅）：订阅给定的一个主题/频道的信息。
发布（发布）将信息发送到指定的主题/频道。

只有订阅该主题的设备才可以收到发往该主题的消息。

通俗的来讲：就是像邮件订阅的场景，什么意思呢，也就是说100个人订阅了你的博客，如果博主发表了文章，那么100个人就会同时收到通知邮件，订阅/发布模式就是这样的原理。

如果还不理解的话再通俗讲一下，就像生活中听收音机，要想听收音机，肯定就是调频啦，只有在正确的频道上面，我们才能听得到好听的节目，所以说订阅首先要订阅一个频道/主题，只有订阅了该主题，我们才能收到发往该频道/主题的消息。

ESP8266读取各种传感器数值

由于大家的传感器不一样，这里就不统一做例程了，在程序里直接使用了虚拟数值，大家知道就好。

 /*****************获取到的传感器数值*****************/
      //为了演示，定义了多种类型的数据，可根据自己传感器自行选择
      int data1 = 32;
      float data2 = 27.8;
      unsigned int data3 = 45;
      unsigned char data4 = 26;
      double data5 = 99.12;
      String data6 = "ON";

这里只定义了6个数值，当然可以根据自己需要随意增加或者减少传感器个数，数据类型可自行随意修改int、float、double 、String类型等等。

传感器数据推送到云端

本demo 是利用arduino IDE开发，关于arduino IDE 的ESP8266环境配置可参考：环境配置: 点击跳转

ESP8266示例程序下载：点击下载

如果上一步传感器数据可以成功读取，那么就可以在上版的基础上，把数据上传到云端。

///****************需要修改的地方*****************///

//WIFI名称，区分大小写，不要写错
#define DEFAULT_STASSID  "newhtc"
//WIFI密码
#define DEFAULT_STAPSW "qq123456"
//用户私钥，可在控制台获取,修改为自己的UID
String UID = "4d9ec35xxxxxxxxxxxxxxxxxxxxxxxxx";
//主题名字，可在控制台新建
String TOPIC = "mytemp";


///*********************************************///

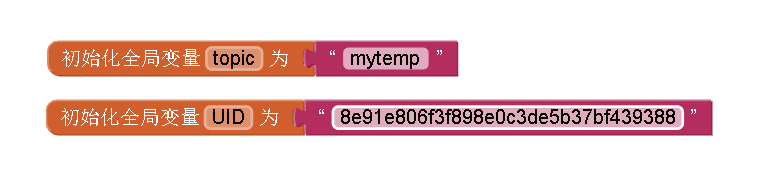

在巴法创客云控制台 新建一个主题，主题名字随意，例如mytemp,本实例用用mytemp，使用示例代码时应修改为自己的主题名字，字母或数字或字母加数字组合。UID为用户私钥，在 巴法创客云控制台 注册登陆后可获得。
登陆完成后，可在控制台看到自己的私钥UID，如图所示：

在这里插入图片描述

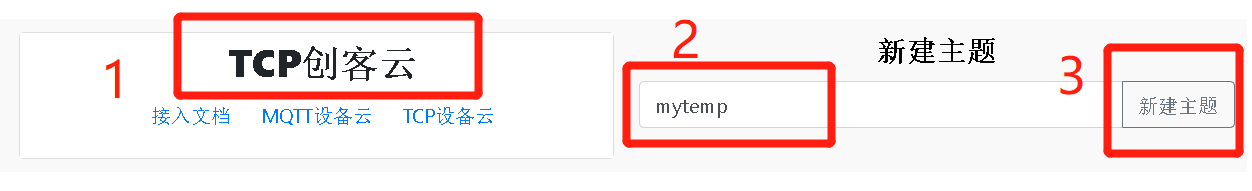

创建主题，在控制台，可创建主题。

第一输入主题，字母或数字或字母+数字组合。
点击创建主题。

在这里插入图片描述

WIFI名称为自己的路由器WIFI名称，区分大小写，写错会导致连接不上网络的。

例程中，每两秒上传一次数据：

 if(millis() - preHeartTick >= upDataTime){//上传数据
      preHeartTick = millis();

      /*****************获取到的传感器数值*****************/
      //为了演示，定义了多种类型的数据，可根据自己传感器自行选择
      int data1 = 32;
      float data2 = 27.8;
      unsigned int data3 = 45;
      unsigned char data4 = 26;
      double data5 = 99.12;
      String data6 = "ON";
      /*********************数据上传*******************/
      String upstr = "";
      upstr = "cmd=2&uid="+UID+"&topic="+TOPIC+"&msg=#"+data1+"#"+data2+"#"+data3+"#"+data4+"#"+data5+"#"+data6+"#rn";
      sendtoTCPServer(upstr);
      upstr = "";
    }

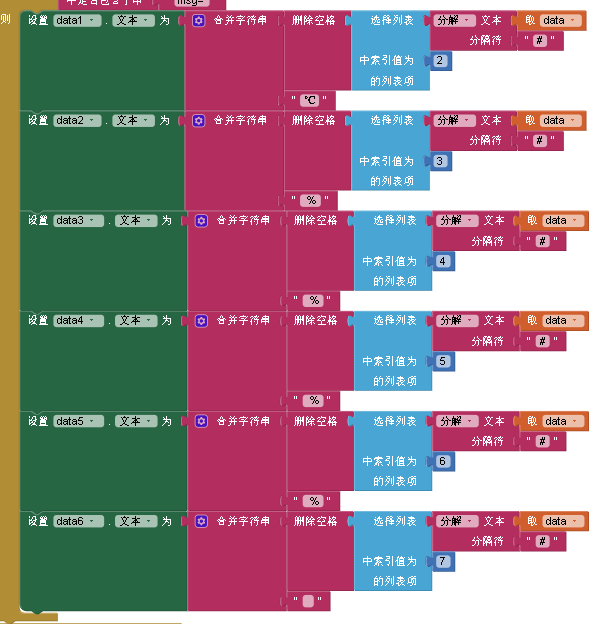

数据上传时用#号进行了封装，用以方便app收到数据后进行数据字符串分割，发送到服务器的数据就是这样的：
cmd=2&uid=8e91e806f3f898e0c3de5b37bf439388&topic=mytemp&msg=#32#27.80#45#26#456.12#ON#，数据部分用#号进行了包裹。

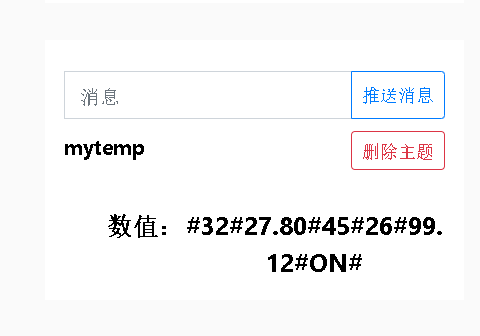

如果路由器有网络的话，数据会自动上传，可在巴法创客云控制台 刷新网页，即可看到上传的数据。如下图所示：

在这里插入图片描述
