概述

1.偶分频模块设计

N= 时钟输入频率 / 时钟输出频率

N就是分频系数：

偶分频比较简单，假设为N（偶数）分频，只需计数到N/2－1，然后时钟翻转、计数清零，如此循环就可以得到N（偶）分频，可以通过改变参量N的值和计数变量cnt的位宽实现任意偶分频。可以通过修改N的值和计数器的位宽来实现其他偶数分频。

代码如下：

DUT：以4分频为例，

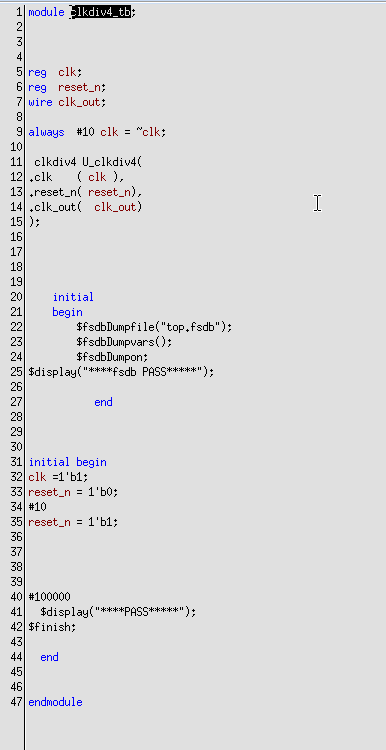

TB：

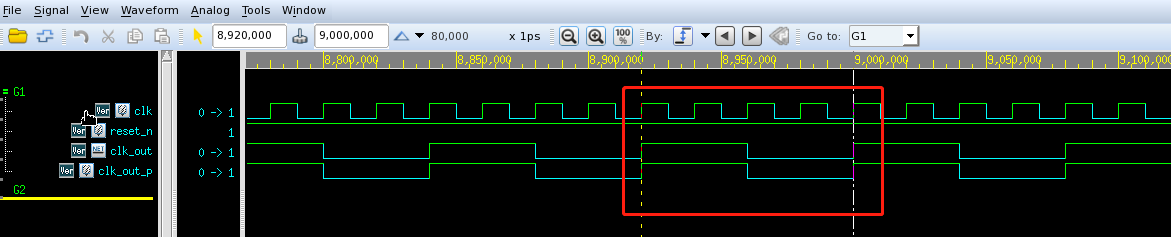

波形：

2.现占空比为50%的奇（N）分频

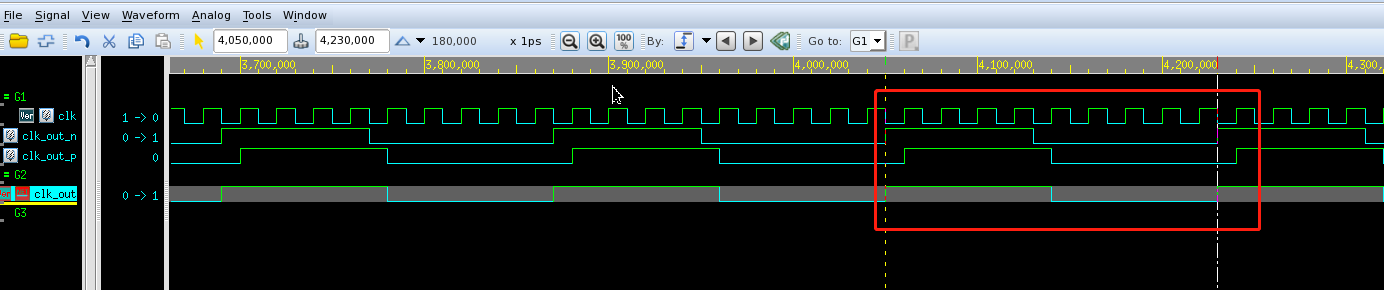

实现奇数分频原理是分别用上升沿计数到（n-1）/2，时钟进行翻转，再计数到(N-1)进行翻转输出clk_out_p，再用下降沿沿计数到（n-1）/2，时钟进行翻转，再计数到(N-1)进行翻转输出clk_out_n，计将clk_out_p和clk_out_n相或（or）即可。可以通过修改N的值和计数器的位宽来实现其他奇数分频。

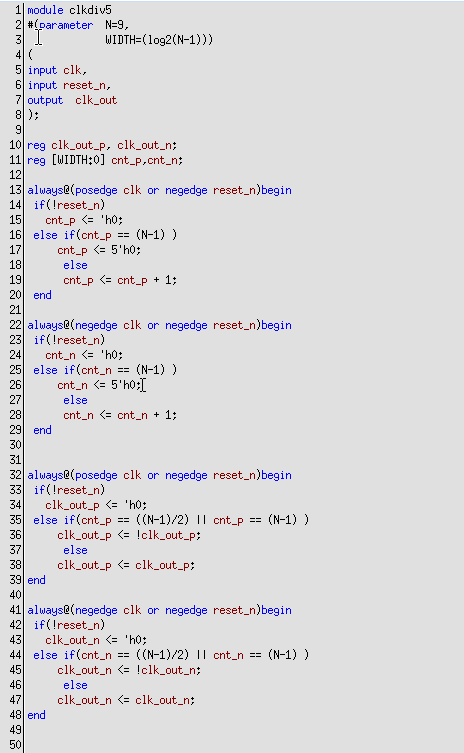

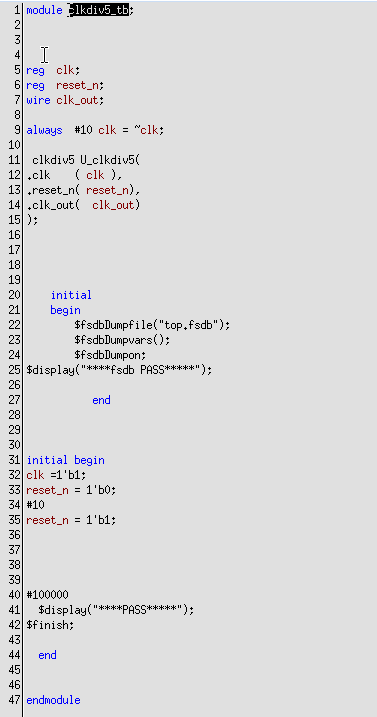

DUT：
