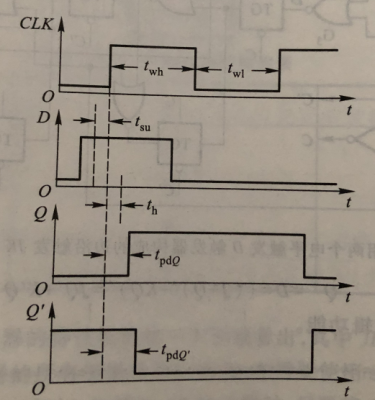

一、触发器的动态特性

1、建立时间（Tsu，Setup time）

建立时间是指输入信号应当先于时钟信号CLK动作沿到达的时间。

2、保持时间（Th，Hold time）

保持时间是指时钟信号CLK动作沿到达后，输入信号仍然需要保持不变的时间。

3、传输延迟时间（Tpd，Propagation delay time）

传输延迟时间是指从CLK动作沿到达开始，直到触发器输出的新状态稳定建立所需要的时间。

4、最高时钟频率（fmax，Maximum clock frequency）

最高时钟频率是指触发器在连续、重复翻转的情况下，时钟信号可以达到的最高重复频率。
在这里插入图片描述

寄存器能够寄存一组二值代码，一个触发器能够储存一位二值代码，所以用N个触发器组成的寄存器能够存储一组N位的二值代码。

并行输入，并行输出：接收数据时所有各位代码是同时输入的，而且触发器中的数据是并行的出现在输出端的。
