STM32的IO口有幺蛾子(bug)

在做最近的项目时，我发现一个这样的问题：对STM32中的IO进行配置（以对B系列下的PB10、PB13配置成输出模式为例），即使在配置参数一样的情况下，这两个IO输出能力还是有很大的差别。

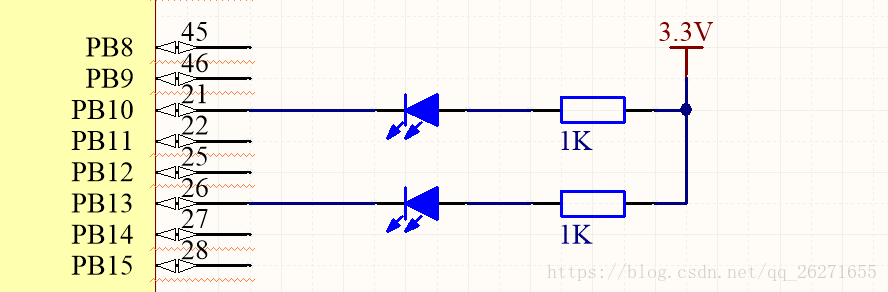

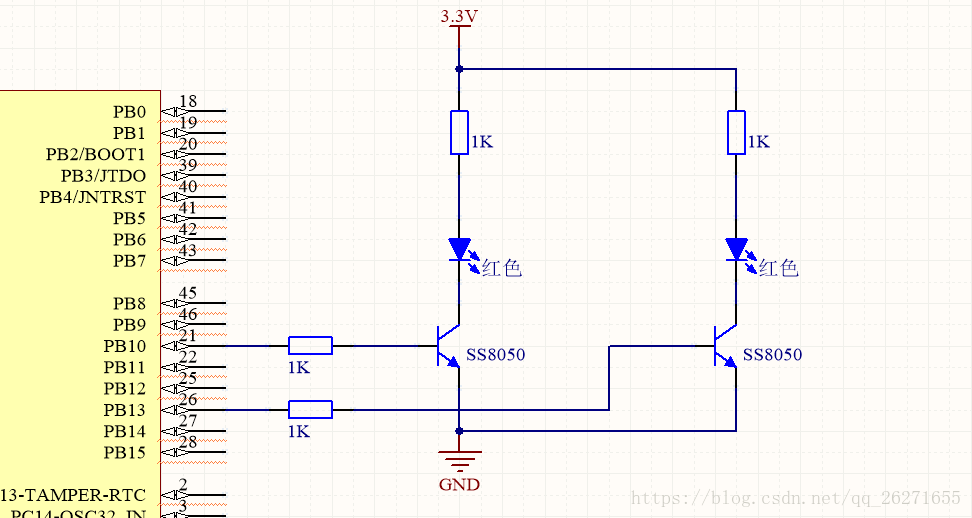

情况一:如图焊接电路，两个IO口配置的是同样推挽模式，编写程序使得LED灯进行闪烁，我当时碰到的情况就是一个LED灯能够闪烁，另一个LED灯死活不闪。后来换成三极管驱动LED灯的方式，才解决这样的问题。由此可以看出IO口的驱动能力很弱，而且不稳定。

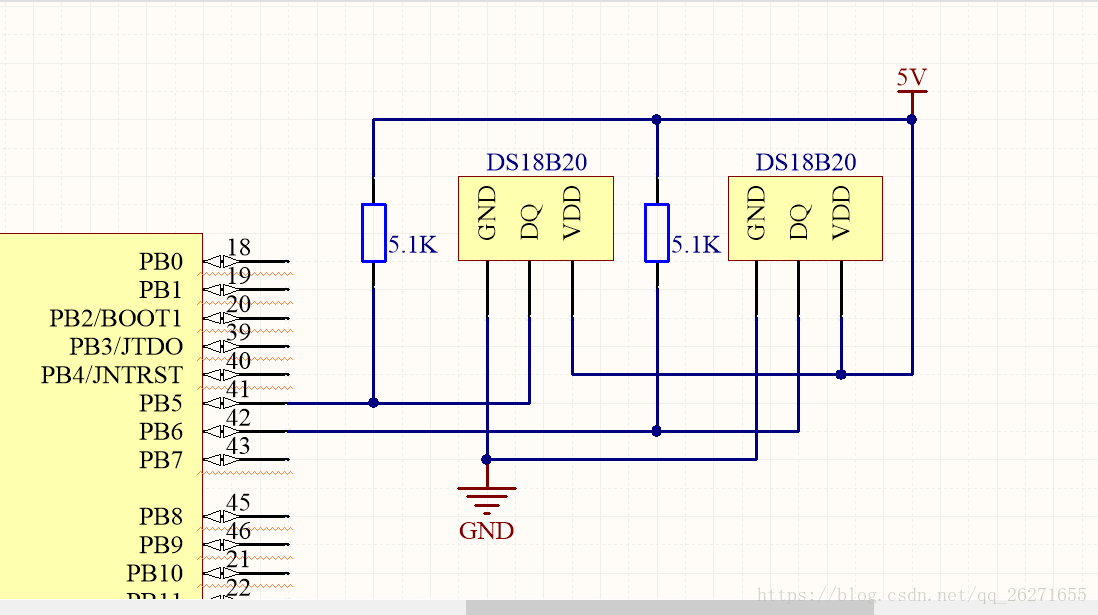

情况二：如图焊接电路，两个DS18B20信号线对应的IO口配置成相同的输入输出模式，编写程序使得STM32读取DS18B20的温度值，并且分别反馈到电脑的上位机软件上。有一个DS18B20的温度能够正确并且及时的反馈到上位机软件上，另一个DS18B20就比较牛逼了，STM32能够检查到IO口上连接了这个DS18B20，并且能够读出一个温度值。但是读出那个温度值之后，不管这个DS18B20外界温度如何变化，上位机软件上就是不再更新这个DS18B20的温度了。更悲催的是，程序运行到一段时间后，STM32就开始冒烟发烫。我用万用表测量STM32芯片的VCC和GND，发现两者导通了。显然，STM32被击穿。

我对于这个问题的现象，一开始以为是我的电源正负极断路了，当我检查时，发现电源输出正常。众所周知，STM32正常的擦写次数是很多的，一定是因为什么原因导致STM32被击穿。
后来，我觉得我的电路没有什么问题，我就直接换了一个STM32模块，发现问题依旧存在，STM32被烧坏。这就让我很郁闷了。
再后来，因为我觉得DS18B20的温度读取不正常，可能和DS18B20的信号线有关系。所以我抱着试试的心态，将其上拉电阻去掉，再上电观察上位机的数据时，发现上位机能够正确显示DS18B20的温度值。
最后可以确定可能是上拉电阻影响了STM32的IO口正常工作，并且持续上拉的话，还会导致STM32被击穿。（我的上拉电阻接的电压就5V，也不知道为啥连5V电压STM32也受不了）
对于以上两个问题我进行以下总结，STM32的IO口相互之间还是有一定差别的（即使是在同样的A或者B等系列之中的IO口）。STM32之前一直是我眼中很稳定的芯片，现在发现也不过如此。正因为碰到这样的问题，更加坚定了我以后走嵌入式的道路。
