Quartus17下使用Modelsim10进行仿真

80 阅读 0 评论
我是靠谱客的博主 闪闪水池，最近开发中收集的这篇文章主要介绍Quartus17下使用Modelsim10进行仿真，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

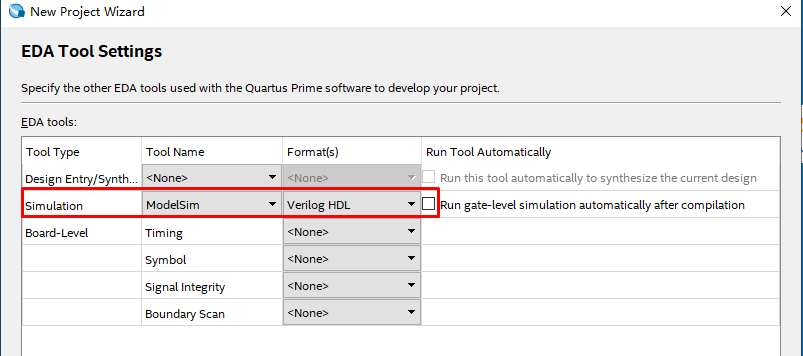

  • 可以在新建工程Simulation中选择Modelsim
    在这里插入图片描述

  • 编写完仿真文件后，Assignments点击Settings
    在这里插入图片描述

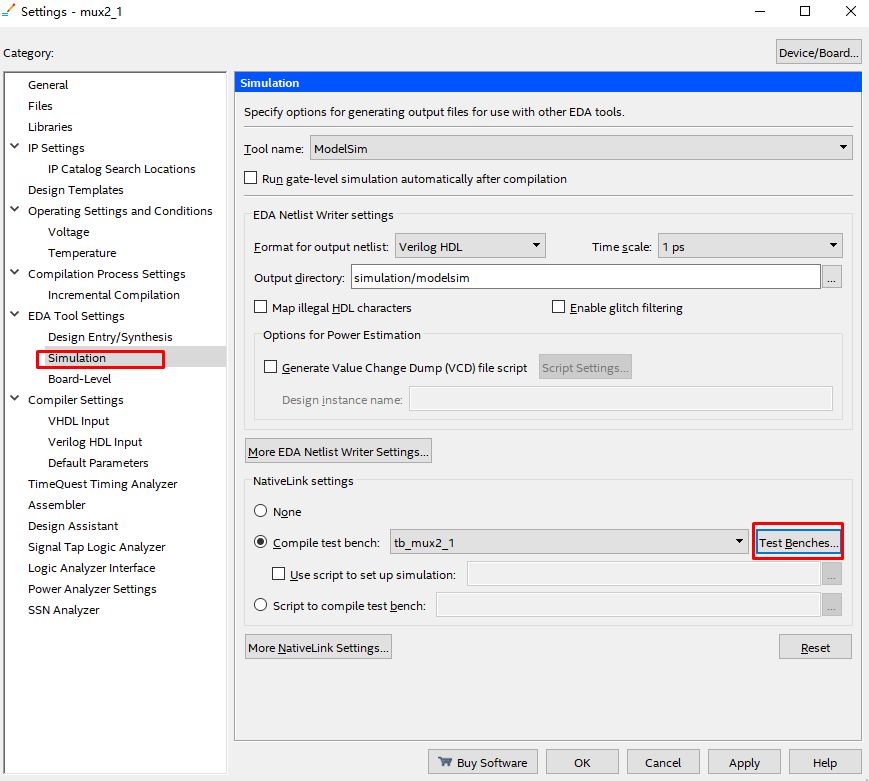

  • 点击Simulation，之前创建工程下选择仿真工具Modelsim后这里直接选择Test Benches
    在这里插入图片描述

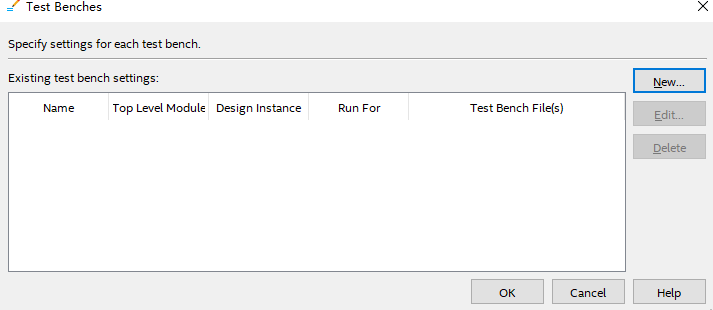

  • 点击New
    在这里插入图片描述

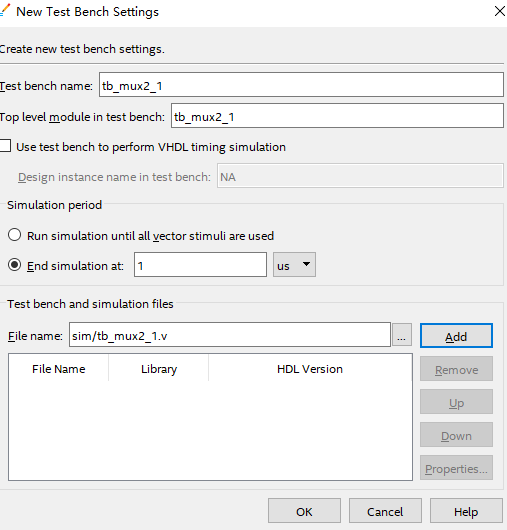

  • 可以先添加事先写好的tb文件（记得点Add然后文件出现在下面那个框里），再把tb名字复制进去，设置仿真时间1us后点OK
    在这里插入图片描述

  • 点击OK
    在这里插入图片描述

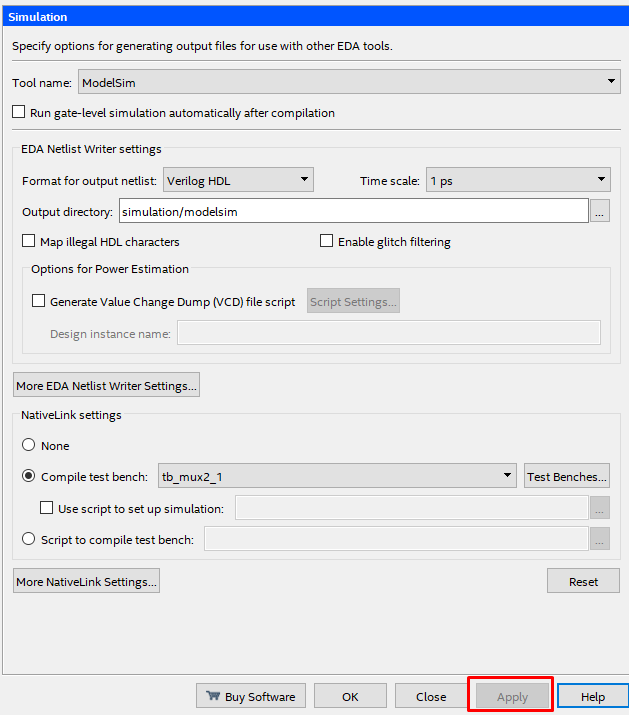

  • 点击Apply后再点OK（直接点击OK之前都白设置了）
    在这里插入图片描述

  • 先点蓝色箭头编译一下，再进行仿真
    在这里插入图片描述

最后

以上就是闪闪水池为你收集整理的Quartus17下使用Modelsim10进行仿真的全部内容，希望文章能够帮你解决Quartus17下使用Modelsim10进行仿真所遇到的程序开发问题。
