概述

目前，SD卡CSD寄存器有V1.0和V2.0两个版本。

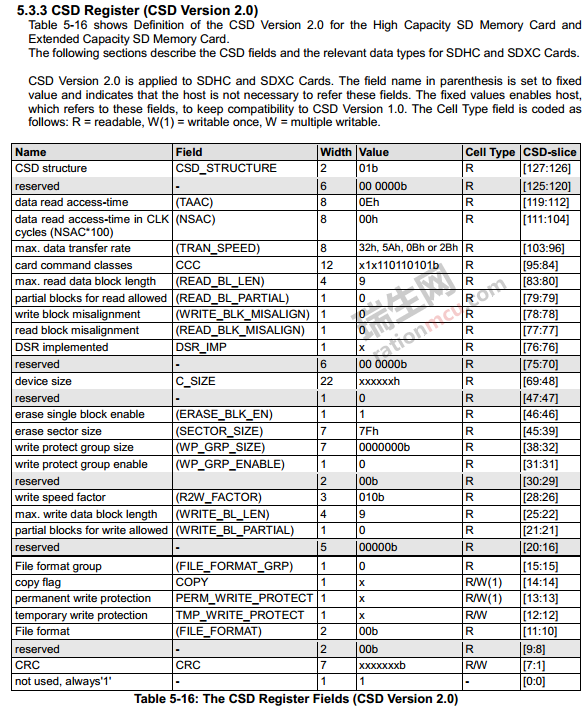

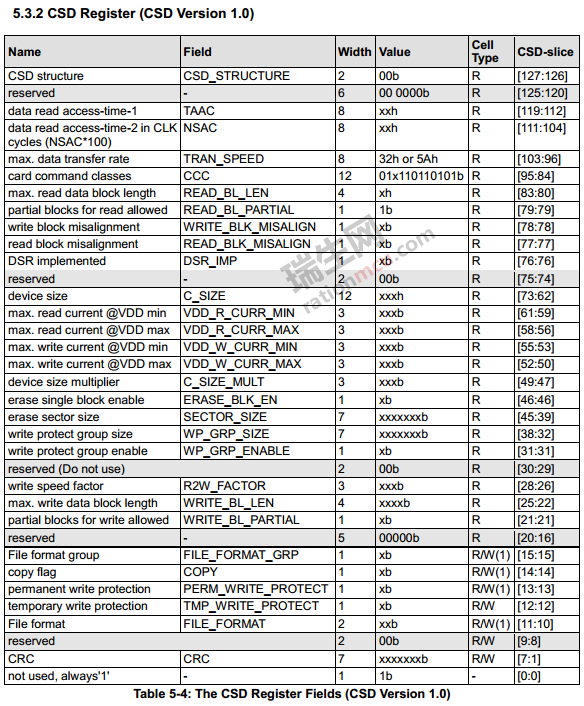

下面是V1.0和V2.0的CSD寄存器各位的定义表格。

1.单片机如何识别SD卡是V1.0还是V2.0的？

答：CSD寄存器为128个位，即16个字节。通过检测CSD寄存器的bit126是0还是1来判断。如果是0，即是V1.0版本的；如果是1，即是V2.0版本的。

单片机获取CSD数据流程(SPI方式)：定义一个数组csd[16]，CS引脚拉低，发送命令9，然后SPI发送命令0xff，同时观察SPI接收到的数据，如果数据不是0xfe，就再发送0xff，如此循环，直到接收到0xfe，就可以开始接收16个字节CSD寄存器数据了，这16个字节即CSD的128个位，接收完16个字节数据以后，然后再发送两个0xff，把CS拉高，再发送一个0xff，就完成了。

csd[0]是CSD寄存器的bit120~127，csd[15]是CSD寄存器的bit0~7。也就是说数据是从高位开始发送。

列个表格方便写
