概述

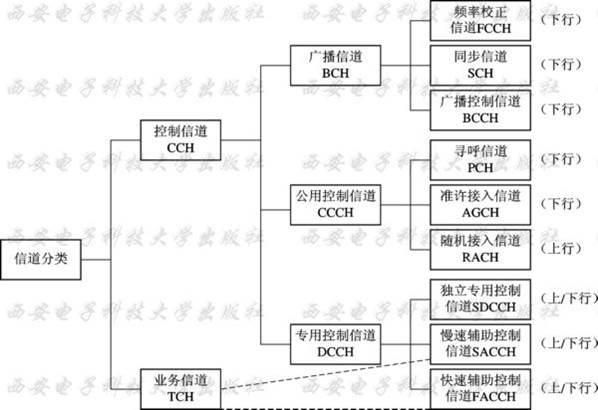

信道分为：控制信道和业务信道，占用0号时隙，可以把信道理解为要完成的任务，比如基站要寻找手机，就在下行0时隙中进行，这个可以认为是寻呼信道，当允许手机接入的时候，就变成了准许接入信道，都是占用0号时隙完成。

之前提到过，一个TDMA帧里面有8个时隙（0-7），每个时隙大约155个bit，0时隙用作控制信道，1-7时隙用作业务信道

业务信道：主要是用来传送语音和数据

控制信道：主要是用来传送信令和同步信号，分为广播信道，公用控制信道，专用控制信道

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

广播信道：单向控制信道，基站以1对多的方式发给移动台，主要是用于传送移动台的入网和呼叫建立所需要的信息

频率校正信道：手机是不知道它在哪个位置去的，不知道自己是属于哪个小区，这些信息都需要基站来告诉手机。当我们在使用收音机的时候，我们手动旋转调频按钮，收音机会发出沙沙的声音，直到调到某个位置，声音就突然清晰了，此时就是我们所说的锁定某个频道，专业地说就是频率校正。那么GSM系统是如何完成这个过程的呢？手机自动搜索GSM整个频段，直到它搜到一个“信号非常强的全0序列”，就完成了锁定某个载频的过程，这个“信号非常强的全0序列”就是GSM里面的频率校正信道（FCCH）

同步信道：在锁定频道之后，手机就需要和GSM系统校准时间，因为GSM是时分复用系统，时间不准整个系统就紊乱了，在GSM中用来同步的叫做同步信道（SCH）

广播控制信道：GSM系统中的0号时隙它会把这个小区又哪些频点，哪些小区和它相邻，本小区手机最大上行功率等等信息告诉手机，0号时隙用来广播这些信息的信道就是BCCH信道

0号时隙就一个时隙，要涉及到上面三种功能，那如何分配给FCCH,SCH,BCCH呢？方法是轮流分配，如图：

在第0号TDMA帧中，0号时隙用作频率校正信道；1号时隙中用作同步信道；2号时隙中用作广播控制信道，注意，当用来作为广播控制信道传输信息时候，因为要传输的信息较多，所以占用的时间也较多，所以在紧随频率校正信道和同步信道之后，广播控制信道要占用连续的4个TDMA帧中的0号时隙。

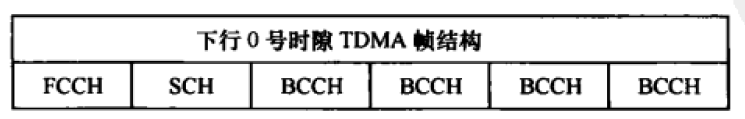

注意：这上面三个信道是针对下行来说的，也就是占用基站到移动台的0号时隙，所以下行0号时隙TDMA帧可以简单认为：

公用控制信道：

当手机从广播控制信道中获取了关于小区的参数信息，那么它是不是可以从0号时隙中离开，跑到1-7号时隙打电话呢？答案不是的，在打电话之前，先要提出申请，这是为什么呢？

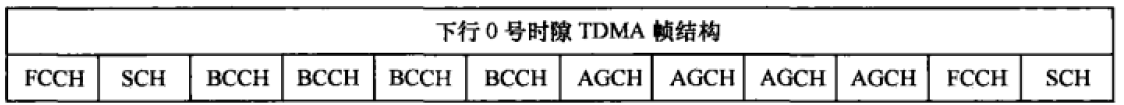

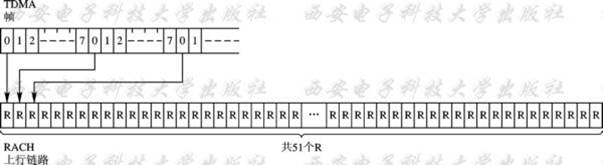

第一是怕资源不够用，而是怕和其他手机冲突，比如已经有手机占用了7号时隙，你也占用7号时隙，必然造成冲突，那么如何申请呢？因为手机是上下行对称的，也就是说下行的1-7号时隙用来承载业务，0号时隙用来管理控制，那么上行的1-7号时隙也可以用来承载业务，0号时隙用来管理控制，所以在上行的0号时隙，手机用来提出申请，这个时候占用0号时隙的信道叫做随机接入信道（RACH，上行），在上行0号时隙中，没有其他信道占用，RACH独占这个信道。就这样，当手机在上行0号时隙提出申请，基站则在下行0号时隙做出接入允许应答，这个时候信道叫做准许接入信道（AGCH），所以补充下行0号时隙可以认为是：

这一切搞定之后还差一步，那就是必须要知道拨打的手机所在地方，可以从hlr得知所在手机的MSC，vlr得知所在位置区，然后基站对整个位置区域进行广播，整个时候的信道叫做寻呼信道（PCH），所以补充下行0号时隙可以认为是：

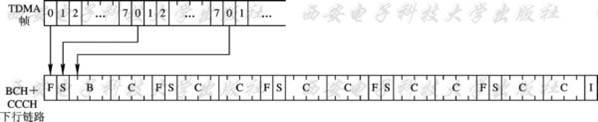

F=FCCH,S=SCH,B=BCCH,C=CCCH（公用控制信道），这么做的缘故是因为PCH,.AGCH都是一对多的信道，所以称之为公用控制信道，PCH,.AGCH在下行0号时隙都是没有固定数量的，可以按需要分配，FS反复出现是因为需要循环播报，确保手机和GSM系统的频率和时间同步，不过这图不是真正的0号时隙的帧结构，真正的0号时隙帧结构有51帧，如图
